系統簡介
隨著計算機互聯網技術的突飛猛進，變配電過程監測進入泛在電力物聯網時代。傳統的線下電力運維時效性低下、針對性不強，而與之相反的是運維人員成本和設備投入成本卻不斷升高，因此建立一套基于互聯網和大數據技術，為電力運維提供可靠**的在線智慧運維服務平臺迫在眉睫。
妥妥的綜合電力運維服務云平臺對用電企業高低壓配電系統提供全方位的實時監視、保護、控制和測量服務。當配電系統運行異常時，平臺主動向與用電企業合作的運維單位推送預警、告警信息，及時消除故障隱患，提高電力系統正常運行的可靠性，使用電企業和運維單位緊密聯系。平臺提供數據駕駛艙、實時數據監測、用電統計報表、趨勢記錄、故障報警、運維工單等功能。該平臺結合設備管理系統平臺，可幫助用戶實現設備設施日常運維管理無人值守的整體性解決方案。
適用場景
銀行、學校、醫院、商業綜合體、園區、物業、電力運維單位等

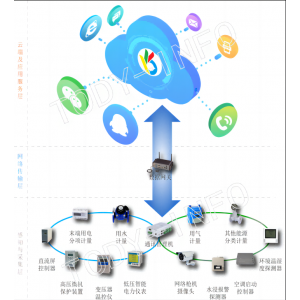

系統架構

設計依據
系統的設計滿足以下所列制造和試驗標準：
1.軟件
（1）GB/T11457軟件工程術語
（2）GTB856軟件工程國家標準、
（3）ISO/IEC11801信息技術互連國際標準
（4）GB8566信息技術 軟件生存周期過程
（5）GB8567計算機軟件文檔編制規范
（6）GBl2504(ANSI／IEEE730)計算機軟件質量保證計劃規范
（7）GB／T12505(IEEE 828)計算機軟件配置管理計劃規范
（8）GB／T12260信息技術  軟件產品評價質量特性及其使用指南
（9）GB／Tl5532計算機軟件單元測試
（10）GB／T14079軟件維護指南
（11）GB9385計算機軟件需求說明編制指南
（12）GB9386計算機軟件測試文件編制規范
（13）GBJ79工業企業通信接地設計規范
（14）GB／T14394計算機軟件可靠性和可維護性管理
（15）GB／T15532計算機軟件測試規范
（16）ISO9000-3 質量管理和質量保證標準第三部分
（17）ISO9001在計算機軟件開發、供應、安裝和維護中的應用指南
（18）GB50174電子信息系統機房設計規范
（19）GB2887計算機場地通用規范
（20）GB50174電子計算機機房設計規范
（21）GB9361計算站場地安全要求
（22）GB9254信息技術設備的無線電干擾極限值和測量方法
2.網絡系統集成及綜合布線
（1）ISO7498 OSI七層參考模型
（2）IEEE802．3快速以太網標準規范
（3）IEEE802．3千兆位以太網標準規范
（4）IEEE802．5令牌環標準規范
（5）IEEE802．10虛擬網絡標準規范
（6）IEEE802．12 100Base－VG標準
（7）ANSIX3T9．5 光纖分布式數據接口標準規范
（8）EN5016水平布線電纜標準
（9）EN50168工作區布線電纜
（10）EN50169主干布線電纜標準
（11）YD／T926．1中國通信行業標準－大樓通信綜合布線系統
（12）CESC 72：97．5建筑與建筑群綜合布線系統工程設計規范(修訂本)
（13）CESC 89：97．5建筑與建筑群綜合布線系統施工和驗收規范
（14）GB/T50314智能建筑設計標準
（15）GB50311綜合布線系統工程設計規范
（16）GB15316 節能檢測技術通則
（17）GB17167 用能單位能源計量儀器儀表配備和管理導則
3.安裝、調試和驗收
（1）GB50258電氣裝置安裝工程  1KV及以下配線工程施工及驗收規范
（2）GB50257電氣裝置安裝工程  爆炸和火災危險環境電氣裝置施工及驗收規范
（3）GB50254電氣裝置安裝工程  低壓電器施工及驗收規范
（4）GB50171電氣裝置安裝工程  盤、柜及二次回路結線施工及驗收規范
（5）GB50150電氣裝置安裝工程  電氣設備交接試驗標準
（6）GB50168電氣裝置安裝工程電纜線路施工及驗收規范
（7）GB50169電氣裝置安裝工程接地裝置施工及驗收規范
（8）GBJ93工業自動化儀表工程施工及驗收規范
（9）GB50093自動化儀表工程施工及驗收規范
（10）GB50312綜合布線系統工程驗收規范
（11）GB50300建筑工程施工質量驗收統一標準
（12）GB/T50328建設工程文件歸檔整理規范
（13）GBJ122工業企業噪聲測量規范
項目所屬行業的相關技術規范或規程
技術指標
系統實時響應性能指標：
模擬量變化傳送：1～5min可調
控制命令傳送：≤3S
畫面調用時間：≤1～5S
畫面自動刷新周期：≤6S
開關變位到報警信息推出時間：≤10S
系統的可靠性指標：
系統的平均無故障工作時間（MTBF）：≥25000h
數據采集及控制裝置平均無故障工作時間（MTBF）：≥40000h
系統在完成重要功能（SCADA、歷史數據存儲、通信、網絡分析）的前提下：
系統可用率：≥99.9%
遙控執行可靠率、遙控正確率：≥99.99%
系統綜合誤差：≤1.5%
事件正確記錄率：100%
歷史數據庫的傳出容量：
歷史曲線采樣間隔：5～30min，可調
歷史趨勢曲線，日、月、年報存儲時間：≥2 年
實時數據庫在滿足現有容量的基礎上，再留有 30%余量
保護及測量指標
保護精度：優于 1%
電流測量精度：優于 1%
保護動作延時誤差：小于 10ms
系統功能
配電管理系統功能強大，主要是對電力系統正常運行和事故狀態進行實時監控，實現遙測、遙信、遙控功能；系統采用彩色液晶顯示，可定時自動報表打印或召換報表打印，越限和事故報警，事件順序記錄與事故追憶，可進行數據采集與處理，完成站內自動化控制功能以及其它一些運行管理功能。
1 實時數據采集與處理
利用就地安裝智能測控裝置，使用交流采樣技術實時采集每回路的U、I、kW、kvar、PF、f、kWh、kvarh等電量參數；不間斷地采集斷路器開關量、異常報警信號和非電量等信號，采集保護動作信息、事件順序記錄信息、保護裝置工作狀態等信號。提供實時主接線圖、趨勢曲線、報表等，對高壓各回路及低壓重要負荷的斷路器進行遙控，讓監管人員足不出戶就能對設備的運行狀況了如指掌。
2 運行監視圖形化
運行狀態監視圖分為主接線圖（主畫面、分畫面）、網絡結構圖、負荷曲線圖、波形分析圖、柱形圖等多種圖形以及用戶提出的其他需要顯示的運行狀態畫面；具有友好的人機界面，提供專業的畫面組態，搭建符合本項目配電現場實際的監控界面。
3 故障記錄及事件追憶
統一記錄所有的遙信/事故變位、事件記錄、遙測越限、工況投退、開關操作、遙控操作、保護自診等事件，并提供召喚打印功能。信息源可方便地從本機或服務器讀取。
保護動作發生時，系統自動啟動相關的測量數據記錄，如事件發生的時刻、事件性質和名稱，供系統進行事故追憶，可任意選擇想要查看的事故追憶數據，供用戶分析事故原因。
4 狀態報警功能
系統電氣模擬量和非電氣模擬量可以設置上下限值，自動對測量值越限進行監視和報警；在系統發生事件或運行設備工作異常時，產生不同的音響報警及閃光，自動推出相關畫面，對應事件、設備的圖形產生閃動變位，推出事件的性質和異常參數值，并分類記錄；事件發生時，順序事件記錄功能將保障事件按照嚴格的發生順序保存下來，便于用戶進行事故追憶分析。
5 歷史數據管理
周期性存儲運行數據，保存操作記錄、設備運行狀態、保護動作記錄、事故記錄等信息，形成完備的歷史數據庫。
6 電力品質分析
實時分析各種電力品質數據：電壓、電流三相不平衡度，電壓、電流總諧波含量，2－31次諧波含量，電壓波峰系數。
用標準電力品質分析線性圖表形式體現用電質量，分析出影響電力品質的重要污染因素。

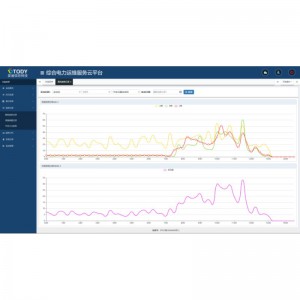

7 趨勢曲線分析
系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。
8 報表管理
系統具有分項計量和電費累計功能，具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計�？勺詣由�成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、年度報表，根據復費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。
9 維護功能
工程師通過工作站完成對該系統的診斷、管理、維護、擴充。完成對數據庫中的數據項修改和增刪。完成對各種應用功能運行狀態的監測，各種報表的在線生成和顯示畫面的在線編輯等工作。
10 系統自診斷功能
監控系統具有在線自診斷能力。可以診斷出通訊通道、計算機外設（打印機等）、I/O模塊等故障，并進行報警和在系統自診斷表中記錄。
11 權限管理
系統軟件支持多種權限和密碼設置，為系統管理員、工程師、操作人員等提供分級密碼；對所有操作自動進行帶時標事件記錄、可建立良好的反事故措施。
12 網絡互連功能
系統具有良好的開放性，可以方便的與智能建筑中其他相關系統和智能裝置進行通訊(如BA系統、企業MIS網等)。支持OPC協議、Modbus-TCP、IEC104等國標規約。
