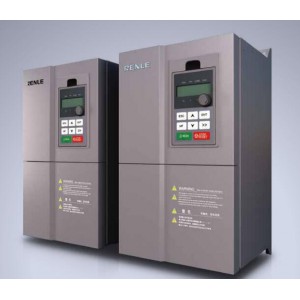

NL100系列變頻器適用于三相相鼠籠式異步電機。其結構緊湊、可靠性高、廣泛使用于風機、泵類各種設備、陶瓷機械、機床、木工機械、包裝和印刷機械、物料輸送設備和其他通用設備（輸送機、升降機）等。

產品特點：

NL100 系列變頻調速器憑借其結構的緊湊、功能的強大和使用的方便為廣大用戶提高了生產效率。

○ V/f 控制模式下，高精度的電流限定控制，使得驅動器無論是快速加減速還是堵轉，都不會出現過電流報警，可靠地保護

驅動器；矢量控制模式下，高精度的轉矩限定控制，使得驅動器可以按用戶工藝控制要求，輸出強勁的轉矩或柔和的轉矩，可靠地

保護機械設備。

○ V/f 分離控制模式下，輸出頻率和輸出電壓可以分別設定，可適用于變頻電源、力矩電機控制等應用場合。

○ 速度搜索準確、可靠，能對正在旋轉中的電機進行無沖擊的平滑起動。

○ 過程PID 控制，具有豐富的給定和反饋方式，兩組比例、積分和微分參數自由切換。特別適用于風機、泵類負載節能應用。

○ 支持直流電源的輸入，方便用戶組成共直流母線的應用方案。

○ 過壓失速保護：大慣性負載快速減速運行時，再生能量可能導致過壓故障，通過對輸出頻率的瞬時調整，從而降低過壓跳閘的機率, 保證系統的連續可靠運行。

○ 欠電壓調節：在瞬時欠壓或瞬時停電時， 通過自動降低輸出頻率， 維持直流母線電壓的恒定，從而保證驅動器短時間內的連續運行，適合風機、離心泵等應用場合。

○ 過流失速保護功能：重載快速加速運行時，瞬時滑差過大可能導致過流故障，通過對輸出頻率的瞬時調整，從而降低過流跳閘的機率, 保證系統的連續可靠運行。

○ 低頻振蕩抑制功能：對于大功率電機空載或輕載起動時會產生劇烈振蕩導致故障跳閘，開啟此功能可有效抑制低頻振蕩，保證系統可靠運行。

○ 自動轉矩提升：V/F 控制模式下，可根據負載狀況自動調節輸出力矩，以適應輕載、空載甚至過載起動。

技術指標：

輸入輸出特性

● 輸入電壓范圍：?jiǎn)蜗?20VAC±15%,三相380VAC±15%

● 輸入頻率范圍：50～60Hz±5%

● 輸出電壓范圍：0～額定輸入電壓

● 輸出頻率范圍：0～600Hz

技術特性

● 控制模式：V/F控制，無PG卡矢量控制，轉矩控制

● 調速范圍：開環矢量控制1:100

● 穩速精度：±0.5%

● 起動頻率：0.00～10.00Hz

● 過載能力：150%額定電流60S；180%額定電流10S；200%額定電流1S

● 加減速時間：0.1～3000.0s

● 能耗制動能力：制動單元?jiǎng)幼麟妷海?20～750V

● 直流制動能力：直流制動頻率：0～300Hz； 直流制動等待時間：0～50s；

● 直流制動電流：0.0～150.0%；直流制動時間：0.0～50.0s；

● 頻率設定方式：模擬量給定、高速脈沖給定、多段指令給定、PID控制給定、485通訊給定

● 自動電壓調整：當電網電壓變化時，能自動保持輸出電壓恒定

● 速度搜索起動：實現對旋轉中的電機無沖擊平滑起動

控制端子

● 開關量輸入端子：標配5路輸入

● 模擬量輸入端子：標配2路模擬量輸入，AI1:0～10V或0/4～20mA輸入可選；AI2:-10V～+10V輸入。

● 開關量輸出端子：標配1路多功能集電極輸出

● 模擬量輸出端子: 標配1路輸出AO1（0～10V或0/4～20mA可選）

● 繼電器輸出: 標配1路繼電器輸出

通訊接口

RS485通訊: 提供RS485通訊接口，與外界RS485通訊，支持Modbus協議（RTU模式）

故障保護

加速過電流、減速過電流、恒速過電流、加速過電壓、減速過電壓、恒速過電壓、母線欠壓故障、電機過載、變頻器過載、輸入缺相異常、輸出缺相異常、整流模塊過熱故障、逆變模塊過熱故障、外部故障、通訊故障、電流檢測故障、電機參數辨識故障、EEPROM操作故障、PID反饋斷線故障、制動單元故障、廠家設定時間到達。

鍵盤顯示

LED顯示：高亮LED數碼管顯示變頻器的相關信息

產品型號說明：

產品外形及安裝尺寸、重量

產品外形安裝尺寸數據表

產品規格型號：

注：NL100-4T-30-B（含）以下功率的變頻器標配內置制動單元，NL100-4T-37 及以上功率變頻器可選配內置制動單元。
