菲尼克斯繼電器-PSR-MC20-3NO-1DO-24DC-SC-2700466

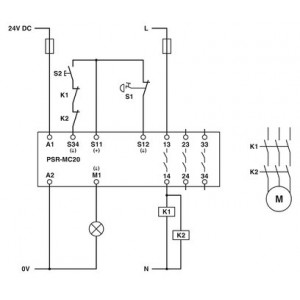

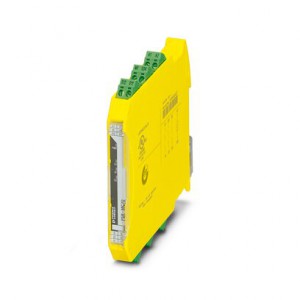

點擊圖片查看原圖

品牌：	菲尼克斯
訂貨號：	2700466
單件重量（不含包裝）：	144.37 g
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-07-05 16:06
瀏覽次數：	191

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第3年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4、PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，US = 24 V DC，插拔式螺釘接線端子

PSR-CE 系列經濟款菲尼克斯繼電器

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點。模塊寬度22.5mm，可插拔式螺釘端子

菲尼克斯繼電器-PSR-MC20-3NO-1DO-24DC-SC-2700466

一、產品屬性

產品類型	安全繼電器
	PSRmini
應用	急停按鈕
	安全門
	電磁開關
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

絕緣特性

過電壓類別

III

次數

典型響應時間	< 175 ms (自動啟動)
	< 175 ms (手動，監控啟動)
典型啟動時間（U_s時）	< 250 ms (通過A1控制時)
典型釋放時間	< 20 ms (通過A1或S12控制時)
恢復時間	< 500 ms

二、電氣特性

額定操作模式	100 %符合條件
額定絕緣電壓	250 V AC
額定絕緣電壓	250 V AC
額定過電壓／絕緣	輸入電路與常開安全觸點輸出（13/14）、常開安全觸點輸出（23/24）、常開安全觸點輸出（33/34）之間6 kV增強型隔離耐壓所有電流通路與外殼之間4 kV基礎安全隔離

三、電源

名稱	A1/A2
額定控制電路電源電壓 U_S	20.4 V DC 26.4 V DC
額定控制電路電源電壓U_S	24 V DC -15 % / +10 %
額定控制電源電流I_S	典型值 80 mA
U_S時的功耗	典型值 1.92 W
沖擊電流	5 A (Δt = 200 µs U_s時)
延遲時間	1 ms (在A1處，在電壓驟降U_s的情況下)
保護電路	浪涌保護; 抑制二極管
	額定控制電源電壓的反極性保護

四、輸入數據

數字量: 啟動電路 (S34)

輸入說明	非安全相關
輸入數量	1
輸入電壓范圍，"1"信號	20.4 V DC 26.4 V DC
沖擊電流	典型值 200 mA
允許的導線***大總電阻	150 Ω
保護電路	抑制二極管
電耗量	< 10 mA (在S34/24 V時)
	> -5 mA (在S34/0 V時)

輸出數據

繼電器: 啟用電流通路 (13/14，23/24，33/34)

輸出說明	安全相關的常開サ
輸出數目	3 (非延時)
觸點類型	3路常開安全觸點輸出
觸點材料	AgSnO₂
開關電壓	小 12 V AC/DC
	大 250 V AC/DC (注意負載曲線)
通斷容量	小 60 mW
沖擊電流	小 3 mA
	大 6 A
限制連續電流	6 A (注意降低值)
總電流值的平方	48 A² (注意降低值)
切換頻率	0.5 Hz
機械壽命	10x 10⁶開關次數
輸出熔斷器	6 A gL/gG (N/O觸點)
	4 A gL/gG (適用于低需求應用場合)

信號: M1

輸出說明	非安全相關
輸出數目	1 (數字量， PNP)
電壓	22 V DC (U_s- 2 V)
電流	大 100 mA
Z大啟動電流	500 mA (Δt = 1 ms U_s時)
短路保護	否

連接數據

連接技術

可插拔

是

導線連接

連接方式	螺釘連接
硬導線橫截面	0.2 mm² 2.5 mm²
柔性導線橫截面	0.2 mm² 2.5 mm²
導線橫截面AWG	24 ... 12
剝線長度	7 mm
螺紋	M3
緊固扭矩	0.5 Nm 0.6 Nm

LED信號

狀態顯示	3 x 綠色LED
工作電壓顯示	1 x 綠色LED

六、尺寸

寬度	12.5 mm
高度	112.2 mm
深度	114.5 mm

七、規格材料

外殼材料

尼龍

八、特性

安全數據

停止類別

0

安全數據: EN ISO 13849

分類	1 (根據應用場合，高至4類)
性能等級（PL）	c (根據應用場合，高至PL e)

安全數據: IEC 61508 - 高要求

安全完整性水平（SIL）	1 (根據應用場合，***高至SIL 3)
每小時危險故障可能性（PFH_D）	1.5 x 10^-9 (4 A DC13；5 A AC15；8760次開關循環/年)
認證測試周期	240 月
使用周期	240 月

安全數據: IEC 61508 - 低要求

安全完整性水平（SIL）	1 (根據應用場合，高至SIL 3)
所需求的危險故障可能性（PFH_AVG）	1.46 x 10^-4
認證測試周期	60 月
使用周期	240 月

環境和真實條件

環境條件

保護等級	IP20
插入位置***低保護等級	IP54
環境溫度（運行）	-40 °C ... 55 °C (注意降低值)
環境溫度（存放/運輸）	-40 °C ... 85 °C
Z大高度	≤ 2000 m (海平面以上)
Z大允許濕度（存放/運輸）	75 % (平均，85%間歇，無冷凝)
允許的***大相對濕度（操作）	75 % (平均，85%間歇，無冷凝)
電擊	15g
振動（操作）	10 Hz ... 150 Hz, 2g
