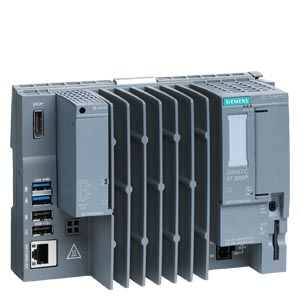

西門子s7-1500 6ES7677-2DB42-0GB0 CPU模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： CPU單元
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-02-13 10:59
瀏覽次數： 131
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC ET 200SP Open 控制器，CPU 1515SP PC2， 8GB RAM， 128 GB CFast 帶 Windows 10 IoT 企業版 64 位和 S7-1500 軟件控制器 預裝 CPU 1505SP， 接口： 1 個 CFast 插槽，1 個 SD/MMC 插槽， 1 個接口，用于 ET 200SP 總線 適配器 PROFINET， 1個 10/100/1000 MBit/s 以太網 ， 2 x USB 3.0；2x USB 2.0， 1x 顯示端口， CFast 上的文檔， CFast 上的恢復圖像
一般信息
產品類型標志 CPU 1515SP PC2
硬件功能狀態 FS04 以上版本
固件版本 V20.8
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V16
安裝的軟件
● 可視化 否
● 控制 S7-1500 軟件控制器 CPU 1505SP
配置控制
通過數據組 是
操作元件
運行模式開關 1
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
輸入電流
耗用電流（額定值） 1.8 A; 處理器滿負載，包括 ET 200SP 模塊并使用 USB
耗用電流（空載），典型值 0.5 A
耗用電流，***大值 2.9 A
I²t 0.426 A²·s; 在啟動電流脈沖時
功率
消耗的有效功率，***大值 43 W; 包括 ET 200SP 模塊并使用 USB
背板總線上的饋電功率 8.75 W
功率損失
功率損失，典型值 16 W
處理器
處理器類型 Intel Atom E3940，1.6GHz，4 核
存儲器
存儲器類型 DDR3L
主存儲器 8 GB RAM
CFast 存儲卡 是; 128 GB 閃存
需要 SIMATIC 存儲卡 否
工作存儲器
● 集成（用于程序） 1 Mbyte
● 集成（用于數據） 5 Mbyte
● 集成（用于 CPU Runtime 的 CPU 功能庫） 20 Mbyte
裝載存儲器
● 內置（在 PC 的大容量存儲器中） 320 Mbyte
緩沖
● 帶不間斷電源 是; 所有被聲明為剩余的存儲區域
● 帶非易失性存儲器 是
CPU-處理時間
對于位運算，典型值 10 ns
對于字運算，典型值 12 ns
對于定點運算，典型值 16 ns
對于浮點運算，典型值 64 ns
CPU-組件
元素數量（總數） 6 000; 元素不僅可以是數據塊、功能塊和功能等模塊，還可以是用戶自定義數據類型、全局性常量等
DB
● 數量，***大值 5 999; 數字條：1 至 65535
● 容量，***大值 5 Mbyte
FB
● 數量，***大值 5 998; 數字條：1 至 65535
● 容量，***大值 1 024 kbyte
FC
● 數量，***大值 5 999; 數字條：1 至 65535
● 容量，***大值 1 024 kbyte
OB
● 容量，***大值 1 024 kbyte
● 可用循環 OB 數量 100
● 時間報警 OB 數量 20
● 延遲報警 OB 數量 20
● 喚醒警告 OB 數量 20
● 過程報警 OB 數量 50
● DPV1 報警 OB 的數量 3
● 等時模式 Ob 數量 1
● 技術同步警告 OB 數量 2
● 啟動 OB 數量 100
● 異步錯誤 OB 數量 4
● 同步錯誤 OB 數量 2
● 診斷報警 OB 的數量 1
嵌套深度
● 每個優先等級 24
計數器、定時器及其剩磁
S7 計數器
● 數量 2 048
剩磁
— 可調整 是
IEC 計數器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
S7 時間
● 數量 2 048
剩磁
— 可調整 是
IEC 計時器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 410 kbyte; 存儲在 NVRAM 中；存儲在主存儲器中，5 242 020 字節
標記
● 容量，***大值 16 kbyte
● 定時標記數量 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
數據組件
● 可調整剩磁 是
● 預設剩磁 否
本地數據
● 每個優先等級，***大值 64 kbyte; 每個塊***大 16 KB
地址范圍
IO 模塊數量 8 192
外設地址范圍
● 輸入端 32 kbyte; 所有輸入端位于過程映像內
● 輸出端 32 kbyte; 所有輸出端位于過程映像內
分量過程映像
● 分量過程映像數量，***大值 32
硬件擴展
集成電源 是
分布式 IO 系統數量 20
DP 主站數量
● 關于 CM 1
IO 控制器數量
● 通過 PC 接口 1
組件載體
● 每個組件載體的組件，***大值 64; CPU 1515SP 個人計算機 + 64 個模塊 + 服務模塊
● 可操作 ET 200SP 模塊數量，***大 64
● 可操作 ET 200AL 模塊數量，***大 16
● 行數，***大值 1
PtP CM
● PtP CM 數量 僅通過可用的插槽限制可連接的 PtP CM 數量
時間
時鐘
● 類型 硬件時鐘
● 硬件時鐘（實時時鐘） 是; 分辨率： 1s
● 緩沖持續時間 6 wk; 當環境溫度為 40°C 時，典型值
● 每日偏差，***大值 10 s; 典型值：2 s
時間同步
● 提供支持 是
● 在 DP 上，主站 是
● 在以太網上通過 NTP 是
● 與 Windows 時鐘，從站 是
接口
工業以太網接口數量 2
PROFINET 接口數量 1
PROFIBUS 接口數量 1
RS 485 接口數量 1; 通過 CM DP 模塊
USB 接口數量 4; 2x USB 2.0，2x USB 3.0 前置
SD 卡插槽數量 1
視頻接口
● 圖形界面 1x 顯示屏端口
1. 接口
接口類型 PROFINET
傳輸速率的自動計算 是
自動協商 是
自動交叉 是
連接數量 88
物理接口
● RJ 45（以太網） 是; 通過 BA 2x RJ45 BusAdapter
— 傳輸速率，***大值 100 Mbit/s
— 工業以太網狀態 LED 是
● 端口數量 2
● 集成開關 是
● BusAdapter (PROFINET) 是; 可使用的BusAdapter：BA 2x RJ45，BA 2x FC，BA 2x SCRJ（FS03，2.2 版本起），BA SCRJ / RJ45（FS03 ，3.1 版本起），BA SCRJ / FC（FS03，3.1 版本起），BA 2x LC（FS03，3.3 版本起），BA LC / RJ45（FS03，3.3 版本起），BA LC / FC（FS03，3.3 版本起）
協議
● PROFINET IO 控制器 是
● PROFINET IO 設備 是
● SIMATIC 通訊 是
● 開放式 IE 通訊 是
● 網絡服務器 是
PROFINET IO 控制器
服務
— 等時模式 是
— ***短時鐘脈沖 500 µs
— IRT 是
— PROFIenergy 是
— 按優先級啟動 是; ***大 32 臺 PROFINET 設備；如果想在 STEP 7 使用 CPU 中 PROFINET 接口的“優先啟動”功能，必須借助交換機將 CPU 和設備分離（例如 SCALANCE）
— 可連接的 IO 設備數量，***大值 128
— 其中 IO 設備具備同步實時功能 (IRT)，***大值 64
— 線路上的，***大值 64
— 用于 RT 的可連接 IO 設備數量，***大值 128
— 線路上的，***大值 128
— 可同時激活/取消的 IO 設備數量，***大值 8
— 運行中更換的 IO 設備 (Partner-Ports)，支持 是
— 每臺工具的 IO 設備數量，***大值 8
— 更新時間 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
更新時間，IRT 時
— 發射脈沖為 500 µs 時 500 µs 至 8 ms
— 發射脈沖為 1 ms 時 1 ms 至 16 ms
— 發射脈沖為 2 ms 時 2 ms 至 32 ms
— 發射脈沖為 4 ms 時 4 ms 至 64 ms
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs）
更新時間，RT 時
— 發射脈沖為 500 µs 時 500 µs 至 256 ms
— 發射脈沖為 1 ms 時 1 ms 至 512 ms
— 發射脈沖為 2 ms 時 2 ms 至 512 ms
— 發射脈沖為 4 ms 時 4 ms 至 512 ms
地址范圍
— 輸入端，***大值 8 kbyte
— 輸出端，***大值 8 kbyte
PROFINET IO 設備
服務
— 等時模式 否
— ***短時鐘脈沖 500 µs
— IRT 是
— PROFIenergy 是
— 按優先級啟動 是
— 共享設備 是
— 共享設備中的 IO 控制器的***大數量 4
— 資產管理記錄 是
2. 接口
接口類型 集成以太網接口
傳輸速率的自動計算 是
自動協商 是
自動交叉 是
物理接口
● RJ 45（以太網） 是; 集成
— 傳輸速率，***大值 1 000 Mbit/s
— 工業以太網狀態 LED 否
● 端口數量 1
