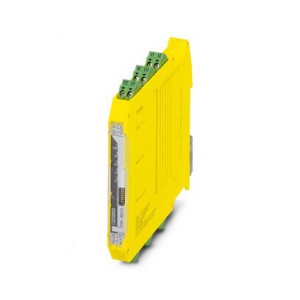

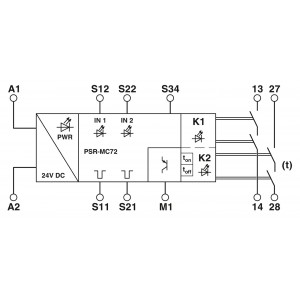

菲尼克斯繼電器-PSR-MC72-2NO-1DO-24DC-SC-2702096

點擊圖片查看原圖

品牌：	菲尼克斯
訂貨號：	2702096
單件重量（不含包裝）：	108.98g
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-03-30 11:12
瀏覽次數：	202

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第3年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

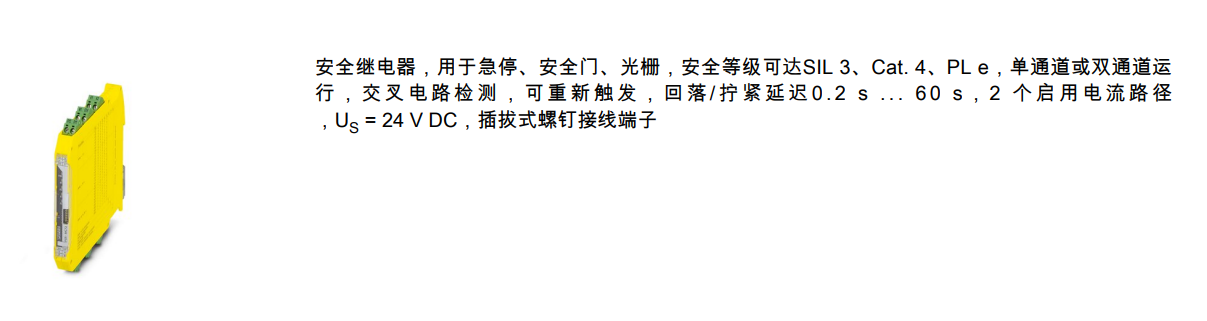

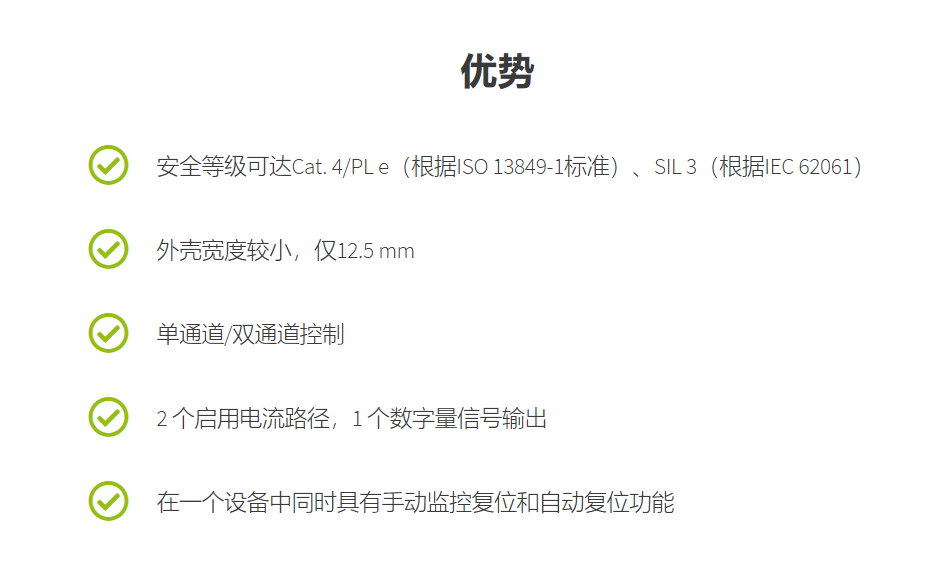

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4、PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，US = 24 V DC，插拔式螺釘接線端子

PSR-CE 系列經濟款菲尼克斯繼電器

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點 。模塊寬度22.5mm，可插拔式螺釘端子

菲尼克斯繼電器-PSR-MC72-2NO-1DO-24DC-SC-2702096

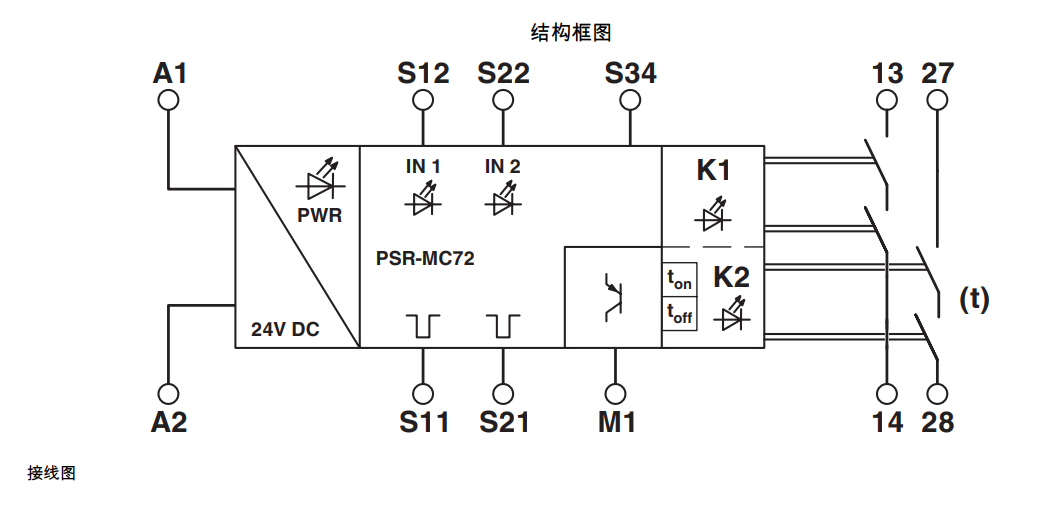

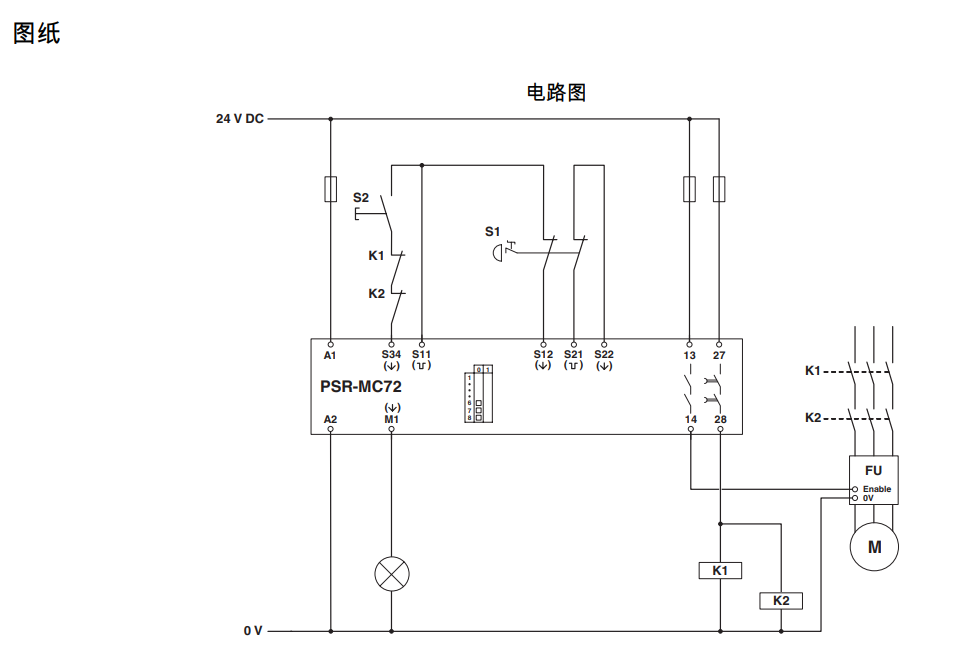

一、產品屬性

產品類型	安全繼電器
	PSRmini
應用	急停按鈕
	安全門
	光柵
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

次數

典型響應時間	< 35 ms (自動啟動)
	< 30 ms (手動，監控啟動)
典型釋放時間	< 25 ms (當通過S12控制時（僅適用于無延遲觸點13/14）)
	< 5 ms (通過A1中斷時；不可通過A1/A2取消應用激活)
延遲時間范圍	0.2 s ... 60 s ±5 % (可設定為27/28)
重啟時間	< 1 s (啟動時間)

二、電氣特性

額定條件下的***大功耗	5.78 W (在U_S= 30 V，I_L² = 72 A²時)
額定操作模式	100 %符合條件

供電回路間的電氣間隙和爬電距離

額定絕緣電壓	250 V AC
額定絕緣電壓	250 V AC
額定過電壓／絕緣	4 kV基本安全隔離：在所有電流通路與外殼之間安全隔離，6 kV增強型絕緣：在（A1、A2、S11、S12、S21、S22、S34、M1）和啟動電流通路（13/14）之間在（A1、A2、S11、S12、S21、S22、S34、M1）和啟動電流通路（27/28）之間在啟動電流通路之間

三、電源

名稱	A1/A2
額定控制電路電源電壓 U_S	19.2 V DC ... 30 V DC
額定控制電路電源電壓U_S	24 V DC -20 % / +25 %
額定控制電源電流I_S	典型值 60 mA
U_S時的功耗	典型值 1.44 W
沖擊電流	典型值 25 A (Δt = 10 µs，于 U_s)
延遲時間	10 ms (用于邏輯。在 A1 處，電壓驟降 U_s的情況下)
保護電路	浪涌保護; 抑制二極管
	額定控制電源電壓的反極性保護

四、輸入數據

數字量: 傳感器回路 (S12、S22)

輸入說明	安全相關的傳感器輸入
輸入數量	2
輸入電壓范圍，"0"信號	0 V DC ... 5 V DC
輸入電流范圍“0”信號	0 mA ... 2 mA
沖擊電流	< 11 mA (典型為U_S)
延遲時間	***大 3 ms (低測試脈沖的測試脈寬)
	***小 21 ms (低測試脈沖的測試脈沖速率)
	測試脈沖速率 = 7 x 測試脈沖寬度
并行	∞
限制頻率	***小 0 Hz
	***大 1 Hz
允許的導線***大總電阻	150 Ω
電耗量	< 4.1 mA (典型為U_S)

輸出數據

繼電器: 啟用電流通路 (S34）

輸入說明	非安全相關
輸入數量	1
沖擊電流	< 8.6 mA (典型為U_S)
延遲時間	***大 3 ms (低測試脈沖的測試脈寬)
	***小 21 ms (低測試脈沖的測試脈沖速率)
	測試脈沖速率 = 7 x 測試脈沖寬度
允許的導線***大總電阻	150 Ω
輸入／啟動和回饋電路的電壓	24 V DC -20 % / +25 %
電耗量	< 3.2 mA (典型為U_S)

繼電器: 啟用電流通路 (13/14, 27/28)

輸出說明	安全相關的常開觸點
輸出數目	1 (非延時)
	1 (延時)
觸點類型	2路常開安全觸點輸出
觸點材料	AgSnO₂
開關電壓	小 12 V AC/DC
	大 250 V AC (注意負載曲線)
通斷容量	小 60 mW
沖擊電流	小 3 mA
	大 6 A
限制連續電流	6 A (注意降低值)
總電流值的平方	72 A² (注意降低值)
機械壽命	10x 10⁶開關次數
輸出熔斷器	6 A gL/gG (N/O觸點)
	4 A gL/gG (適用于低需求應用場合)

信號：M1

輸出說明	PNP
	非安全相關
輸出數目	1
電壓	大約 23 V DC (U_S- 1 V)
電流	***大 100 mA
***大啟動電流	500 mA (Δt = 1 ms U_s時)
短路保護	是

連接數據

連接技術

可插拔

是

導線連接

連接方式	螺釘連接
硬導線橫截面	0.2 mm² 2.5 mm²
柔性導線橫截面	0.2 mm² 2.5 mm²
導線橫截面AWG	24 ... 12
剝線長度	7 mm
螺紋	M3

LED信號

狀態顯示

5 x 雙色LED

六、尺寸

寬度	12.5 mm
高度	112.2 mm
深度	114.5 mm

七、規格材料

外殼材料

尼龍

八、特性

安全數據

停止類別	0
	1

安全數據: EN ISO 13849

分類	4
性能等級（PL）	e

安全數據: IEC 61508 - 高要求

安全完整性水平（SIL）	1 (根據應用場合，***高至SIL 3)
每小時危險故障可能性（PFH_D）	1.5 x 10^-9 (4 A DC13；5 A AC15；8760次開關循環/年)
認證測試周期	240 月
使用周期	240 月

環境和真實條件

環境條件

保護等級	IP20
插入位置***低保護等級	IP54
環境溫度（運行）	-40 °C ... 55 °C (注意降低值)
環境溫度（存放/運輸）	-40 °C ... 85 °C
Z大高度	≤ 2000 m (海平面以上)
Z大允許濕度（存放/運輸）	75 % (平均，85%間歇，無冷凝)
允許的***大相對濕度（操作）	75 % (平均，85%間歇，無冷凝)
電擊	15g
振動（操作）	10 Hz ... 150 Hz, 2g
