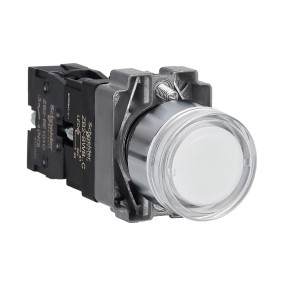

施耐德按鈕XB2BW31B1C AC/DC 24V 平頭帶燈按鈕，白色，Ø22 ，彈簧復位 ，1NO
XB2BW31B1C=ZB2BWB11C+ZB2BW31C
主要信息
| 產品系列 |
Easy Harmony XB2 |
| 產品類型 |
帶燈按鈕 |
| 產品短名 |
XB2 |
| 邊框材料 |
Zamak |
| 固定圈材料 |
Zamak |
| 安裝直徑 |
22 mm |
補充信息
| 每件單獨銷售數量 |
1 |
| 保護處理 |
TC/TH |
| 操作位置 |
任何位置 |
| 安裝孔距 |
>= 30 x 40 mm (面板) - 厚度: 1…6 mm |
| 固定模式 |
固定螺釘頭 推薦扭矩: 0.8 N.m (US + 10 % /- 20 %)
固定螺釘頭 推薦扭矩: 1.0 N.m |
| 信號單元頭部形狀 |
圓形 |
| 操縱桿外形 |
白色 平頭 |
| 觸點類型 |
1 NO |
| 觸點動作 |
慢斷 |
| 觸線使用 |
標準觸頭 |
| 機械壽命 |
3000000 次 |
| 緊固扭矩 |
0.8…1.0 N.m |
| 螺絲頭形狀 |
交叉 兼容 Philips no 1 螺絲刀
交叉 兼容 pozidriv No 1 螺絲刀
一字槽 兼容 平 Ø 4 mm 螺絲刀
一字槽 兼容 平 Ø 5.5 mm 螺絲刀 |
| 短路保護 |
10 A gL 熔斷器 符合 IEC 60269-1 |
| 約定發熱電流 [Ith] |
10 A |
| 額定絕緣電壓 [Ui] |
600 V （污染等級 3) 符合 IEC 60947-4-1 |
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 IEC 60947-1 |
| 額定工作電流 [Ie] |
3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1
0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1 |
| 電氣壽命 |
1000000 次, AC-15, 3 A 在…上 240 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 IEC 60947-5-1
1000000 次, DC-13, 0.27 A 在…上 250 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 IEC 60947-5-1 |
| 電氣可靠性 |
Λ < 10exp(-6) 在…上 5 V, 1 mA 清潔的環境中 符合 EN/IEC 60947-5-4
Λ < 10exp(-8) 在…上 17 V, 5 mA 清潔的環境中 符合 EN/IEC 60947-5-4 |
| 信號類型 |
恒定 |
| 燈源 |
LED燈泡 |
| 燈座 |
BA 9s |
| 額定電源電壓 [Us] |
24 V 交流/直流 50/60 Hz |
| 電源電壓范圍 |
19.2…26.4 V 交流/直流 |
| 電流消耗 |
< 20 mA |
| 使用壽命 |
50000 小時 |
| 寬度 |
30 mm |
| 高度 |
40 mm |
| 深度 |
74.5 mm |
| 產品凈重 |
0.12 kg |
環境
| 貯存環境溫度 |
-40…70 °C |
| 運行溫度 |
-25…70 °C |
| 過電壓種類 |
Class I 符合 IEC 536 |
| IP 保護等級 |
"IP65" 符合 IEC 60529 |
| IK 保護等級 |
IK06 符合 IEC 50102 |
| 符合標準 |
GB/T 14048.5
EN/IEC 60947-5-1
GB/T 14048.1
EN/IEC 60947-1
EN/IEC 60947-5-4 |
| 產品認證 |
CCC
CE |
| 抗振動 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 |
30 gn (持續時間 = 18 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27
50 gn (持續時間 = 11 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27 |
