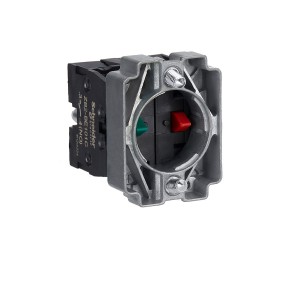

施耐德按鈕 ZB2BZ105C 帶觸點基座， 1NO+1NC

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

補充信息
安裝直徑	22 mm
燈源	供電
燈模塊顏色	無
指示燈模塊電壓	無
觸點類型	1NO + 1NC
接線能力	螺釘夾緊端子
邊框材料	鍍鎳金屬
ISO n°1端子	(13-14)NO (11-12)NC
Ie額定工作交流電	3 A 240 V AC-15
Ie額定工作直流電	DC-13: 0.27 A 在…上 250 V
電氣連接	外加螺絲夾終端
常閉輔助觸點	1
常開輔助觸點	1
高度	40 mm
寬度	30 mm
深度	43 mm
接線能力	螺栓緊固, <= 1 x 2.5 mm² with and without cable ends 螺栓緊固, <= 2 x 1.5 mm² with and without cable ends
固定模式	固定螺釘頭推薦扭矩: 0.8 N.m 固定螺釘頭推薦扭矩: 1.0 N.m
緊固扭矩	0.8…1.0 N.m
觸線規定牌號	A600 AC-15, Ue = 240 V, Ie = 3 A 符合 IEC 947-5-1 附錄 A A600 AC-15, Ue = 600 V, Ie = 1.2 A 符合 IEC 947-5-1 附錄 A Q600 DC-13, Ue = 250 V, Ie = 0.27 A 符合 IEC 947-5-1 附錄 A Q600 DC-13, Ue = 600 V, Ie = 0.1 A 符合 IEC 947-5-1 附錄 A
額定沖擊耐受電壓 [Uimp]	6 kV 符合 IEC 60947-1
額定絕緣電壓 [Ui]	600 V （污染等級 3) 符合 IEC 60947-1
額定操作功率 (W)	40 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘在…上 120 V, 負載系數 = 0.5 符合 IEC 60947-5-1 48 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘在…上 48 V, 負載系數 = 0.5 符合 IEC 60947-5-1 65 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘在…上 24 V, 負載系數 = 0.5 符合 IEC 60947-5-1

環境
抗振動	5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
符合標準	EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 GB/T 14048.1 GB/T 14048.5
抗沖擊	30 gn (持續時間 = 18 ms) 適用半正弦沖擊符合 IEC 60068-2-27 50 gn (持續時間 = 11 ms) 適用半正弦沖擊符合 IEC 60068-2-27
產品認證	CCC CE
IP 保護等級	IP20 符合 IEC 60529
電擊保護級別	Class II 符合 IEC 61140
短路保護	10 A 熔斷器保護 由熔斷器熔斷器類型 gG (gl)
