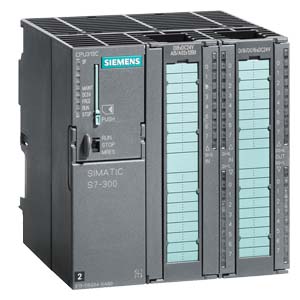

SIMATIC S7-300,CPU 313C, 帶 MPI 的緊湊型 CPU, 24 DE/16 DA,4AE,2AA,1 Pt100, 3 個快速計數器(30 kHz), 集成電源 24V DC, 工作存儲器 128 KB, 前連接器(2x 40 極)和 需要微型存儲卡 |
一般信息 |
硬件功能狀態 |
01 |
固件版本 |
V3.3 |
附帶程序包的 |
● 工程系統 |
STEP 7 V5.5 + SP1 以上或 STEP 7 V5.3 + SP2 以上,附帶 HSP 203 |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
19.2 V |
允許范圍,上限 (DC) |
28.8 V |
電源導線的外部保險裝置(推薦) |
LS 開關,類型 C,***小值 2 A;LS 開關,類型 B,***小值 4 A |
電源和電壓斷路跨接 |
● 停電/斷電跨接時間 |
5 ms |
● 重復率,***小值 |
1 s |
負載電壓 L+ |
數字輸入端 |
— 額定值 (DC) |
24 V |
— 反極性保護 |
是 |
數字輸出端 |
— 額定值 (DC) |
24 V |
— 反極性保護 |
否 |
輸入電流 |
耗用電流(額定值) |
650 mA |
耗用電流(空載),典型值 |
150 mA |
接通電流,典型值 |
5 A |
I²t |
0.7 A²·s |
數字輸入端 |
● 來自負載電壓 L+(空載),***大值 |
80 mA |
數字輸出端 |
● 來自負載電壓 L+,***大值 |
50 mA |
功率損失 |
功率損失,典型值 |
12 W |
存儲器 |
工作存儲器 |
● 集成 |
128 kbyte |
● 可擴展 |
否 |
裝載存儲器 |
● 插拔式 (MMC) |
是 |
● 插拔式 (MMC),***大值 |
8 Mbyte |
● MMC 上的數據管理(在上一次編程后),***小值 |
10 y |
緩沖 |
● 存在 |
是; 通過 MMC 擔保(免維護) |
● 不帶電池 |
是; 程序和數據 |
CPU-處理時間 |
對于位運算,典型值 |
0.07 µs |
對于字運算,典型值 |
0.15 µs |
對于定點運算,典型值 |
0.2 µs |
對于浮點運算,典型值 |
0.72 µs |
CPU-組件 |
組件數量(總計) |
1 024; (DB、FC、FB);可以通過安裝的 MMC 減少可裝載塊的***大數量。 |
DB |
● 數量,***大值 |
1 024; 數字條:1 至 16000 |
● 容量,***大值 |
64 kbyte |
FB |
● 數量,***大值 |
1 024; 數字條:0 至 7999 |
● 容量,***大值 |
64 kbyte |
FC |
● 數量,***大值 |
1 024; 數字條:0 至 7999 |
● 容量,***大值 |
64 kbyte |
OB |
● 數量,***大值 |
參見操作列表 |
● 容量,***大值 |
64 kbyte |
● 可用循環 OB 數量 |
1; OB 1 |
● 時間報警 OB 數量 |
1; OB 10 |
● 延遲報警 OB 數量 |
2; OB 20, 21 |
● 喚醒警告 OB 數量 |
4; OB 32、33、34、35 |
● 過程報警 OB 數量 |
1; OB 40 |
● 啟動 OB 數量 |
1; OB 100 |
● 異步錯誤 OB 數量 |
4; OB 80、82、85、87 |
● 同步錯誤 OB 數量 |
2; OB 121、122 |
嵌套深度 |
● 每個優先等級 |
16 |
● 錯誤 OB 中的附加等級 |
4 |
計數器、定時器及其剩磁 |
S7 計數器 |
● 數量 |
256 |
剩磁 |
— 可調整 |
是 |
— 下限 |
0 |
— 上限 |
255 |
— 已預設 |
Z 0 至 Z 7 |
計數范圍 |
— 下限 |
0 |
— 上限 |
999 |
IEC 計數器 |
● 存在 |
是 |
● 類型 |
SFB |
● 數量 |
不限制(只通過 RAM 進行限制) |
S7 時間 |
● 數量 |
256 |
剩磁 |
— 可調整 |
是 |
— 下限 |
0 |
— 上限 |
255 |
— 已預設 |
無剩余 |
時間范圍 |
— 下限 |
10 ms |
— 上限 |
9 990 s |
IEC 計時器 |
● 存在 |
是 |
● 類型 |
SFB |
● 數量 |
不限制(只通過 RAM 進行限制) |
數據范圍及其剩磁 |
保留的數據范圍(包括時間、計數器、標記),***大值 |
64 kbyte |
標記 |
● 容量,***大值 |
256 byte |
● 存在剩磁 |
是; MB 0 至 MB 255 |
● 預設剩磁 |
MB 0 至 MB 15 |
● 定時標記數量 |
8; 1 個標記字節 |
數據組件 |
● 可調整剩磁 |
是; 在 DB 中不保持特征 |
● 預設剩磁 |
是 |
本地數據 |
● 每個優先等級,***大值 |
32 kbyte; 每個塊***大 2048 字節 |
地址范圍 |
外設地址范圍 |
● 輸入端 |
1 024 byte |
● 輸出端 |
1 024 byte |
分布式 |
— 輸入端 |
無 |
— 輸出端 |
無 |
過程映像 |
● 輸入端 |
1 024 byte |
● 輸出端 |
1 024 byte |
● 輸入端,可調整 |
1 024 byte |
● 輸出端,可調整 |
1 024 byte |
● 輸入端,已預設 |
128 byte |
● 輸出端,已預設 |
128 byte |
集成通道的默認地址 |
— 數字輸入端 |
124.0 至 126.7 |
— 數字輸出端 |
124.0 至 125.7 |
— 模擬輸入端 |
752 至 761 |
— 模擬輸出端 |
752 至 755 |
數字通道 |
● 輸入端 |
1 016 |
— 集中式 |
1 016 |
● 輸出端 |
1 008 |
— 集中式 |
1 008 |
模擬通道 |
● 輸入端 |
253 |
— 集中式 |
253 |
● 輸出端 |
250 |
— 集中式 |
250 |
硬件擴展 |
擴展支架數量,***大值 |
3 |
DP 主站數量 |
● 集成 |
無 |
● 關于 CP |
4 |
可運行的 FM 和 CP 數量(建議) |
● FM |
8 |
● CP, PtP |
8 |
● CP,LAN |
6 |
組件載體 |
● 組件載體,***大值 |
4 |
● 每個組件載體的組件,***大值 |
8; 在模塊載體 3 內***多 7 個 |
時間 |
時鐘 |
● 硬件時鐘(實時時鐘) |
是 |
● 可緩沖和同步 |
是 |
● 緩沖持續時間 |
6 wk; 當環境溫度為 40 °C 時 |
● 每日偏差,***大值 |
10 s; 典型值:2 s |
● 接通電源后時鐘的顯示 |
在斷開電源后,時鐘仍繼續運行 |
● 緩沖后的時鐘顯示 |
在斷開電源時,時鐘仍正常顯示時間 |
