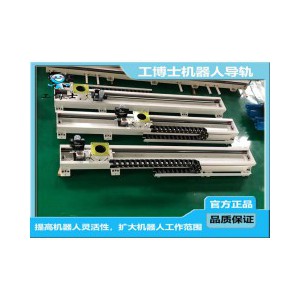

工博士機器人第七軸導軌-01-01-W500型

點擊圖片查看原圖

品牌：	工博士
最大承重：	500kg
適用負載：	小于30kg
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-03-21 15:26
瀏覽次數：	176

店鋪基本資料信息

工博士導軌服務商
[VIP第3年] 指數:1
聯系人石經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件483667220@qq.com
電話18616902379
手機18616902379
地址上海市寶山區富聯一路98弄6號

產品詳細說明

一、 GBS-01-01-W500 型機器人第七軸行走軌道

1、技術參數：序號 項 目參數 備注

1 運動板額定負載 500kg
2 機器人臂展 2000mm 以內
3 機器人抓取 3-20kg
4 減速比 1：10 可更換減速比
5 運行速度 100-1250mm/S 可調速
6 加速度 1000mm/m²
7 加、減速時間 0.75/S 各給時間
8 有效行程按要求
9 外形尺寸(長×寬×高) W=400mm，H=260mm，L=有效行程加 1000mm
10 重復定位精度 ±0.1mm
11 安裝方式水平
12 供電條件三相 380V±10% 50HZ
13 絕緣等級 HP64
14 設備凈重每米約 200kg

二、行走軌道概述

1：軌道本體材質為焊接件，焊接完成后回火去應力再進行龍門精加工
2：拼接長度超過 15 米由第三方激光水平儀檢測，出精度數據
3：軌道本體為鋼件鑄造后退火去應力后拋丸處理表面再進行機械加工直線導軌、齒條和拼接安裝面。
4：軌道與地面連接板連接可水平調節，地面連接板由 M16 膨脹螺栓固定。
5：機器人安裝板材質為 45#鋼，螺栓連接位置加厚鋼板保證螺紋緊固連接。
6：拖鏈安裝在軌道的外側或內測，由拖鏈槽加支架固定，彎曲半徑 R250 減少線纜的易損度，如長度 8 米以上需要增加滾輪支架。
7：硬限位安裝在軌道的兩端，材質為 Q235 鋼件加彈性緩沖器。工博士科技股份有限公司
8：限位開關安裝在機器人運動板上，限位方式為接觸式
9：該設備表面處理為噴漆，顏色為 RAL 7036 深灰色
10. 鈑金式防塵罩（半封閉式）3mm 花紋板折彎螺絲連接風琴式全封閉防塵罩
11：潤滑系統 進口潤滑泵分流器潤滑滑塊，齒條潤滑配有毛氈輪
12：原點標識安裝在機器人運動板上，刻度安裝在軌道兩側。
13：直線導軌水平安裝，滑塊為 4 個 由潤滑系統集中供油
14：齒輪齒條為斜齒研磨級

更多資料：工博士機器人第七軸導軌
