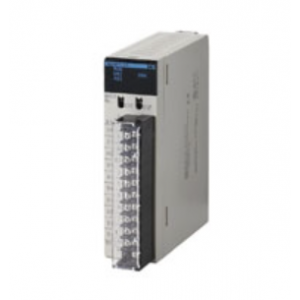

| 項目 | CS1W-DA041 | CS1W-DA08V | CS1W-DA08C | |
|---|---|---|---|---|
| 適用的PLC模型 | CS系列 | |||
| 單元類型 | CS1高功能I/O單元 | |||
| 絕緣*1 | 在I/O和PLC信號之間： 光耦合器 (單獨的I/O信號之間無絕緣。) |
|||
| 外部端子 | 21點可拆卸端子塊(M3螺釘) | |||
| 功耗 | zui大130mA (DC5V)， zui大180mA (DC26V) |
zui大130mA (DC5V)， zui大180mA (DC26V) |
zui大130mA (DC5V)， zui大250mA (DC26V) |
|
| 外形尺寸*2 | 35 × 130 × 126 (W × H × D) | |||
| 質量 | 450g以下 | |||
| 一般規格 | 遵守SYSMAC CS系列的一般規格。 | |||
| 安裝位置 | CS系列CPU裝置或CS系列擴展裝置 (不能安裝在C200H擴展I/O裝置或SYSMAC BUS從站裝置上。) |
|||
| zui大單元數 | 視電源單元而定。*3 | |||
| 和CPU單元的數據交換*4 | 高功能I/O單元繼電器 CIO 200000～CIO 295915 (字CIO 2000～CIO 2959) |
|||
| 內部高功能I/O單元DM區 (D20000～D29599) |
||||
| 輸出規格 | 模擬量輸出數 | 4 | 8 | 8 |
| 輸出信號范圍*5 | 1～5V/4～20mA 0～5V， 0～10V， -10～10V |
1～5V 0～5V， 0～10V， -10～10V |
4～20mA | |
| 輸出阻抗 | 0.5Ω以下(針對電壓輸出) | |||
| zui大輸出電流(對于1點) | 12mA (針對電壓輸出) | |||
| zui大容許負載電阻 | 600Ω (電流輸出) *9 | 600Ω (電流輸出) *8 | ||
| 分辨率 | 4,000 (全定標) | |||
| 設定數據 | 16位二進制數據 | |||
| 精度*6 | 23±2°C ： 電壓輸出： ±0.3%的全刻度 電流輸出： ±0.5%的全刻度 |
|||
| 0°C～55°C ： 電壓輸出： ±0.5%的全刻度 電流輸出： ±0.8%的全刻度 |
||||
| D/A轉換時間*7 | zui大1.0ms/點 | |||
| 輸出功能 | 輸出保持功能 | 在下列任何情況下輸出規定的輸出狀態(CLR、HOLD或MAX)。 當轉換啟動位被設為OFF時。*8 在調整模式中， 當除了輸出數之外的值在調整中被輸出時。 當PLC發生輸出設定錯誤或嚴重錯誤時。 當CPU單元處于備用狀態下時。 當負載為OFF時。 |
||
*1. 當在本單元上進行耐壓試驗時， 不要在端子塊上施加超過600V的電壓。
*2. 有關單元外形尺寸的詳情， 請參見Catalog中的“外形尺寸”。
*3.zui大單元數
| 電源單元 | CS1W-DA041/08V | CS1W-DA08C |
|---|---|---|
| C200HW-PA204 C200HW-PA204S C200HW-PA204R C200HW-PD024 |
zui多3個單元 | zui多2個單元. |
| C200HW-PA209R | zui多7個單元 | zui多5個單元 |
可安裝到一個裝置上的zui大單元數量將會因安裝到該裝置上的其他單元的電流消耗而發生變化， 而且可能低于上表中顯示的數值。
*4. 和CPU單元的數據交換
| 高功能I/O單元繼電器 CIO 200000～CIO 295915 (字CIO 2000～CIO 2959) |
每單元交換10個字的數據。 | CPU單元到模擬量輸出單元 | 模擬量輸出設定數據轉換啟用位 |
|---|---|---|---|
| 模擬量輸出單元到CPU單元 | 報警標志 | ||
| 內部高功能I/O單元DM區 (D20000～D29599) |
當單元通電或重新啟動時傳送100個字的數據。 | CPU單元到模擬量輸出單元 | 輸出信號轉換啟用/禁用， 輸出信號范圍設定輸出保持的輸出狀態 |
*5. 可以為每個輸出設定輸出信號范圍。
*6. 精度針對全定標提供。例如， 精度±0.3%表示zui大誤差為±12(BCD)。
*7. D/A轉換時間是轉換和輸出PLC數據所需時間。要由模擬量輸出單元讀取PLC中存儲的數據至少需要一個運算周期。
*8. 當CPU單元的操作模式從RUN模式或MONITOR模式轉換為PROGRAM模式時， 或當電源打開時， 輸出轉換啟用位將轉換為OFF。將輸出根據輸出保持功能指定 的輸出狀態。
*9. 負載電阻在出廠時已調整至250Ω。當負載電阻不是250Ω時， 在應用之前總是應當先調整偏移增益。 CS1W-DA041在出廠時已調整好電流輸出（負載電阻： 250Ω）。當使用電壓輸出時， 在應用之前先調整偏移增益。
