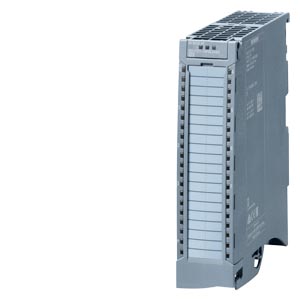

西門子s7-1500 6ES7531-7NF00-0AB0 模擬輸入模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 模擬輸入模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-03-01 13:41
瀏覽次數： 156
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-1500， 模擬輸入模塊 AI 8xU/I HF， ***大達 24 位分辨率， ***度 0.1%， 8 通道分組，每組 1， 共模電壓： 30V AC/60V DC， 診斷；過程報警 可變測量范圍， 調整測量范圍， 在 RUN 模式下校準； 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨
一般信息
產品類型標志 AI 8xU/I HF
硬件功能狀態 FS01 以上版本
固件版本 V1.1.0
● 可更新固件 是
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 時鐘同步模式 否
● 按優先級啟動 是
● 可變測量范圍 否
● 可變測量值 是
● 測量范圍調整 是
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V14 / -
● STEP 7 可組態/ 已集成，自版本 V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / -
運行模式
● 過采樣 否
● MSI 是
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是
可在 RUN 模式下校準 是
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
輸入電流
耗用電流，***大值 50 mA; 24 V DC 供電時
功率
來自背板總線的功率輸出 0.85 W
功率損失
功率損失，典型值 1.9 W
模擬輸入
模擬輸入端數量 8
● 電流測量時 8
● 電壓測量時 8
電壓輸入允許的輸入電壓（毀壞限制），***大值 28.8 V
電流輸入允許的輸入電流（毀壞限制），***大值 40 mA
輸入范圍（額定值），電壓
● 0 至 +5 V 否
● 0 至 +10 V 否
● 1 V 至 5 V 是
— 輸入電阻（1 V 至 5 V） 100 k
● -10 V 至 +10 V 是
— 輸入電阻（-10 V 至 +10 V） 100 k
● -2.5 V 至 +2.5 V 是
— 輸入電阻（-2.5 V 至 +2.5 V） 100 k
● -25 mV 至 +25 mV 否
● -250 mV 至 +250 mV 否
● -5 V 至 +5 V 是
— 輸入電阻（-5 V 至 +5 V） 100 k
● -50 mV 至 +50 mV 否
● -500 mV 至 +500 mV 否
● -80 mV 至 +80 mV 否
輸入范圍（額定值），電流
● 0 至 20 mA 是
— 輸入電阻（0 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● -20 mA 至 +20 mA 是
— 輸入電阻（-20 mA 至 +20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● 4 mA 至 20 mA 是
— 輸入電阻（4 mA 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
輸入范圍（額定值），熱電偶
● 類型 B 否
● 類型 C 否
● 類型 E 否
● 類型 J 否
● 類型 K 否
● 類型 L 否
● 類型 N 否
● 類型 R 否
● 類型 S 否
● 類型 T 否
● 類型 TXK/TXK(L) 符合 GOST 否
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● 符合 GOST 的 Cu 10 否
● Cu 50 否
● 符合 GOST 的 Cu 50 否
● Cu 100 否
● 符合 GOST 的 Cu 100 否
● Ni 10 否
● 符合 GOST 的 Ni 10 否
● Ni 100 否
● 符合 GOST 的 Ni 100 否
● Ni 1000 否
● 符合 GOST 的 Ni 1000 否
● LG-Ni 1000 否
● Ni 120 否
● 符合 GOST 的 Ni 120 否
● Ni 200 否
● 符合 GOST 的 Ni 200 否
● Ni 500 否
● 符合 GOST 的 Ni 500 否
● Pt 10 否
● 符合 GOST 的 Pt 10 否
● Pt 50 否
● 符合 GOST 的 Pt 50 否
● Pt 100 否
● 符合 GOST 的 Pt 100 否
● Pt 1000 否
● 符合 GOST 的 Pt 1000 否
● Pt 200 否
● 符合 GOST 的 Pt 200 否
● Pt 500 否
● 符合 GOST 的 Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 否
● 0 至 300 歐姆 否
● 0 至 600 歐姆 否
● 0 至 3000 歐姆 否
● 0 至 6000 歐姆 否
● PTC 否
導線長度
● 屏蔽，***大值 800 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 24 bit; 在使用“測量值縮放”功能或“測量范圍適配”功能時（32 bit REAL 格式）；在使用 S7 格式情況下 16 bit（16 bit INTEGER）
● 可參數化的集成時間 是
● 積分時間 (ms) 快速模式：2.5 / 16.67 / 20 / 100 ms；標準模式：7.5 / 50 / 60 / 300 ms
● 基本轉換時間，包含積分時間 (ms) 快速模式：4 / 18 / 22 / 102 ms；標準模式：9 / 52 / 62 / 302 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 400 / 60 / 50 / 10 Hz
● 組件的基本執行時間（釋放所有通道） 對應具有***長基本轉換時間的通道
測量值濾波
● 可參數化 是
● 等級： 無 是
● 等級：弱 是
● 等級： 中等 是
● 等級： 強 是
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于作為兩線制測量變送器時的電流測量 是; 附帶外部測量變換器供電
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 否
● 對于利用三線制接口進行的電阻測量 否
● 對于利用四線制接口進行的電阻測量 否
誤差/精度
線性錯誤（與輸入范圍有關），(+/-) 0.02 %
溫度錯誤（與輸入范圍有關），(+/-) 0.005 %/K
輸入端之間的串擾，***大值 -80 dB
25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) 0.02 %
精度的備注 溫度低于 0°C 時，消耗誤差和溫度誤差的數據將加倍
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0.1 %
● 電流，與輸入范圍有關，(+/-) 0.1 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.05 %
● 電流，與輸入范圍有關，(+/-) 0.05 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 80 dB; 標準運行方式，快速運行方式下 40 dB
● 并聯電壓，***大值 60 V DC/30 V AC
● 共模干擾，***小值 80 dB
報警/診斷/狀態信息
診斷功能 是
報警
● 診斷報警 是
● 極限值報警 是; 分別為兩個上限值和兩個下限值
診斷
● 電源電壓監控 是
● 斷線 是; 僅限 1 ... 5 V 和 4 ... 20 mA 時
● 溢出/下溢 是
診斷顯示 LED
● RUN LED 是; 綠色 LED
● ERROR LED 是; 紅色 LED
● 電源電壓監控 (PWR-LED) 是; 綠色 LED
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 LED
● 用于模塊診斷 是; 紅色 LED
電位隔離
通道的電勢分離
● 在通道之間 是
● 在通道之間，分組點數 1
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
允許的電位差
在不同電路之間 60 V DC/30 V AC；對 120 V AC 基本絕緣進行絕緣測量通道和 L+ 供電電源之間，通道和背板總線之間，通道之間
絕緣
絕緣測試，使用 2000 V DC，通道和 L+ 供電電源之間； 2000 V DC， 通道和背板總線之間；2000 V DC， 通道之間； 707 V DC（類型測試），L+ 供電電壓和背板總線之間。
環境要求
運行中的環境溫度
● 水平安裝，***小值 -30 °C; FS02 以上版本
● 水平安裝，***大值 60 °C
● 垂直安裝，***小值 -30 °C; FS02 以上版本
● 垂直安裝，***大值 40 °C
尺寸
寬度 35 mm
高度 147 mm
深度 129 mm
重量
重量，約 280 g
