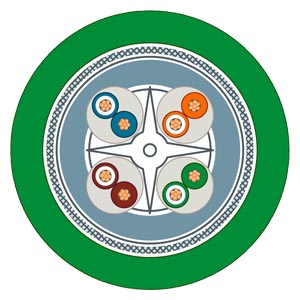

工業以太網線 6XV1870-2E 標準總線電纜（8 芯）

點擊圖片查看原圖

品牌：	西門子
參數：	標準總線電纜（8 芯）
品名：	工業以太網線
型號：	6XV1870-2E
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2024-01-09 13:32
瀏覽次數：	219

店鋪基本資料信息

SIEMENS西門子PLC服務商
[VIP第6年] 指數:4
通過認證 [誠信檔案]
聯系人仇經理(女士) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
電話15801919207
手機15801919207
地址上海市寶山區富聯一路98弄6號

產品詳細說明

技術數據

產品類型名稱		IE FC TP 標準電纜 GP 4x2 (AWG 22)
產品描述		標準總線電纜（8 芯），按米銷售，未裝配
		工業以太網 FC TP 標準電纜 4x 2， TP 安裝電纜 CAT6A 用于連接到 FC RJ45 模塊化插座，AWG22，按米銷售，供貨單位*大 1000m *小訂貨量 20m。
應用適宜性		帶有堅固芯線的快速安裝標準電纜，用于固定鋪設
導線名稱		2YH (ST) C 4X2X0.64/1.25-100 GN 4x2xAWG22
電氣數據
單位長度阻尼量
● 10 MHz 時 / ***大值		0.06 dB/m
● 100 MHz 時 / ***大值		0.19 dB/m
● 250 MHz 時 / ***大值		0.33 dB/m
波阻
● 1 MHz ... 100 MHz 時		100
單位長度近端串音阻尼量
● 1 MHz ... 250 MHz 時		0.383 dB/m
耦合電阻越長度 / 10 MHz 時		10 m/m
單位長度的回路電阻 / ***大值		118 m/m
絕緣電阻系數		5000 G·m
工作電壓
● 有效值		80 V

機械參數
電線數量		8
屏蔽層規格		重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 / FastConnect		是
芯線直徑
● AWG22 芯線		0.64 mm
外徑
● 內導體		0.64 mm
● 芯線絕緣		1.25 mm
● 電纜內部護套		7.6 mm
● 電纜護套的		9.6 mm
外徑的對稱公差 / 電纜護套的		0.3 mm
材料
● 芯線絕緣		聚乙烯 (PE)
● 電纜內部護套		PVC
● 電纜護套的		PVC
顏色
● 數據線的芯線絕緣		白色/藍色，白色/橘黃色，白色/綠色，白色/棕色
● 電纜護套的		綠色
彎曲半徑
● 一次性彎曲時 / 許可***小值		38 mm
● 多次彎曲時 / 許可***小值		80 mm
拉力負荷 / ***大值		180 N
單位長度重量		117 kg/km
環境條件
環境溫度
● 運行期間		-40 ... +80 °C
● 存放期間		-40 ... +80 °C
● 運輸期間		-40 ... +80 °C
● 安裝時		-40 ... +80 °C
燃燒性能等級 / 符合 EN 13501-6		Eca
耐化學性
● 抵抗石油		耐油性符合 IEC 60811-2-1 (4 h / 70°C)
● 防油脂		耐抗力受條件影響
● 防水		耐抗力受條件影響
放射折射性 / 抵抗 UV 射線		耐抗力
產品特點，產品功能，產品組件 / 常規
產品特點
● 無鹵素		否
● 不含硅		是
導線長度 / 工業以太網時
● 100BaseTX 時		90 m
● 1000BaseT 時		90 m
標準，規格，許可
UL/ETL 列表 / 300 V Rating		是; c(UL)us / CMG / cRU AWM I A/B 60°C 300V FT2 / Sun Res
UL/ETL 規格 / 600 V Rating		否
資格證明
● EAC 許可		是
● CE標識		是
● 與 RoHS 一致		是
結構化布線標準		Cat6A
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		否
● Bureau Veritas (BV)		否
● Det Norske Veritas (DNV)		否
● Germ anischer Lloyd (GL)		否
● Lloyds Register of Shipping (LRS)		否
● Nippon Kaiji Kyokai (NK)		否
● Polski Rejestr Statkow (PRS)		否
參考標示
● 符合 IEC 81346-2:2009		WG
● 符合 IEC 81346-2:2019		WGB
