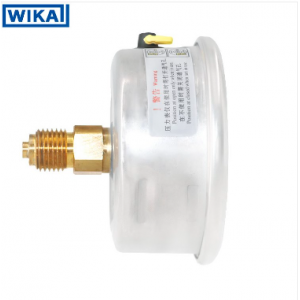

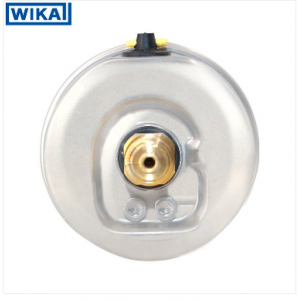

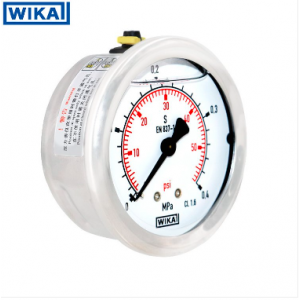

wika威卡充液耐震EN837壓力表 213.53.063軸向徑向氣壓油壓表

應用：

　　適用于對耐震要求較高的工藝流程中

　　用于測量不粘滯、不結晶、不腐蝕銅合金的氣體和液體介質

　　液壓行業

　　壓縮機、船舶行業

　　功能特性：

　　抗震動、抗沖擊

　　外殼堅固

　　NS63和100帶德國Lloyd和Gosstandart認證

　　壓力范圍：0～100MPa

　　描述：

　　設計：符合EN837-1標準

　　標準尺寸：50、63、100mm

　　準確度等級：

　　表圓直徑50，63mm：1.6

　　表圓直徑100mm：1.0

　　壓力范圍：

　　表圓直徑50mm：0～0.1至0～40MPa

　　表圓直徑63，100mm：0～0.06至0～100MPa

　　可提供其它等值壓力范圍以及真空標度

　　有效工作壓力：

　　表圓直徑50，63mm：靜壓：3/4×滿量程值；動壓：2/3×滿量程值；瞬壓：滿量程值

　　表圓直徑100mm：靜壓：滿量程值；動壓：0.9×滿量程值；瞬壓：1.3×滿量程值

　　允許溫度：

　　環境溫度：-20～+60℃；介質溫度：高+60℃

　　溫度影響：當測量系統的溫度在參考溫度（+20℃）附近波動時，大變化為量程的±0.4 %/10 K

　　防護等級：IP65按EN 60 529/IEC 529標準

　　標準型結構

　　過程連接接口：

　　銅合金，徑向連接（LM）或軸向連接（BM），

　　表圓直徑50，63mm：G1/4B（外螺紋），帶14mm×14mm凸臺；

　　表圓直徑100：G1/2B（外螺紋），帶20mm×20mm凸臺

　　壓力元件：

　　NS50：銅合金，C型或螺旋型

　　NS63：小于等于40Mpa：銅合金，C型或螺旋型；大于40Mpa：316L不銹鋼，螺旋型

　　NS100：壓力小于10MPa：銅合金，C型；大于等于10MPa：316L不銹鋼，螺旋型

　　傳動機芯：銅合金

　　表盤：

　　NS50，63：ABS塑料，白色，帶止位銷

　　NS100：鋁，白底黑字刻度

　　指針：

　　NS50，63：塑料，黑色

　　NS100：鋁，黑色

　　表殼：

　　不銹鋼，帶卸壓孔，位于：

　　NS50：表殼背部、表殼上方（12點鐘方向）

　　NS63，100：表殼上方（12點鐘方向）

　　表殼與接口間帶O型密封圈，壓力范圍小于或等于0.6MPa時可以通過泄壓閥來平衡內部壓力。

　　表玻璃：塑料，透明

　　蓋環：卷邊環，不銹鋼，三棱前帶邊

　　充液：甘油





　　優化選擇特殊型

　　其他的過程連接

　　化學密封直接安裝請看化學密封簡易樣本

　　不銹鋼測量系統和機芯（233.53型）

　　NS100：零點調節（正面）

　　利用特殊的錫焊材料調節介質溫度

　　NS50，63：100℃；NS100：150℃

　　環境溫度-40～60℃時，充液：充硅油

　　NS50：量程范圍：0～100Mpa

　　前帶邊，不銹鋼，軸向連接

　　后帶邊，不銹鋼（不含NS50）

　　支架固定（僅限軸向連接）

　　認證：

　　GL，德國勞氏船級社

　　EAC，進口證書，俄羅斯/白俄羅斯/哈薩克斯坦海關聯盟

　　GOST，計量/測量技術，俄羅斯

　　KBA，自動化，歐盟

　　CRN，安全性（如：電氣安全，過壓）加拿大
