技術數據

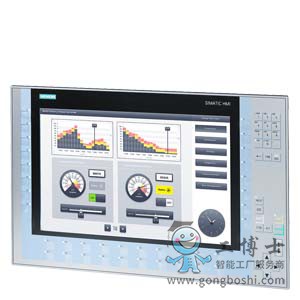

		SIMATIC HMI TP1900 精智， 精智面板， 觸摸式操作， 19” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 項目組態存儲器， WEC 2013， 可項目組態的***低版本 WinCC Comfort V14 SP1 帶 HSP
一般信息
產品類型標志		TP1900 Comfort
顯示
顯示屏規格		TFT
屏幕對角線		18.5 in
屏幕寬度		409.8 mm
屏幕高度		230.4 mm
顏色數量		16 777 216
分辨率（像素）
● 水平圖像分辨率		1 366 pixel
● 垂直圖像分辨率		768 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		50 000 h
● 可調節背景照明		是; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量		0
— 帶 LED 的功能按鍵數量		0
● 帶有 LED 的按鍵		否
● 系統按鍵		否
● 數字鍵盤		是; 屏幕鍵盤
● 字母數字鍵盤		是; 屏幕鍵盤
觸摸屏
● 觸摸屏規格		是; 模擬式電阻
過程操作擴展
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備）		40
安裝方式/安裝
安裝位置		垂直
可以垂直安裝（縱向格式）		是
可以橫向安裝（橫向格式）		是
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		1.7 A
接通電流脈沖 I²t		0.5 A²·s
功率
接收的有效功率典型值		41 W
處理器
處理器類型		X86
存儲器
閃存		是
RAM		是
用于用戶數據的可用存儲器		24 Mbyte
輸出類型
Info LED		否
電源 LED		否
Error LED		否
聲音
● 蜂鳴器		否
● 揚聲器		是
時間
時鐘
● 硬件時鐘（實時時鐘）		是
● 軟件時鐘		是
● 緩存		是; 緩沖持續時間典型值為 6 周
● 可同步		是
接口
工業以太網接口數量		2; 2 個端口（交換機）+ 獨立端口
RS 485 接口數量		1; RS 422 / 485 接口組合
RS 422 接口數量		0; 共同附帶 RS 485
RS 232 接口數量		0
USB 接口數量		2; USB 2.0
20 mA 接口數量 (TTY)		0
并行接口數量		0
其他接口數量		0
SD 卡插槽數量		2
帶軟件接口		否
工業以太網
● 工業以太網狀態 LED		3
● 集成開關的端口數量		2
協議
PROFINET		是
PROFINET IO 支持的協議		是
IRT		是
PROFIBUS		是
支持 EtherNet/IP 協議		是
MPI		是
協議（以太網）
● TCP/IP		是
● DHCP		是
● SNMP		是
● DCP		是
● LLDP		是
網絡屬性
● HTTP		是
● HTTPS		是
● HTML		是
● XML		是
● CSS		是
● Active X		是
● JavaScript		是
● Java VM		否
冗余模式
氣液冗余
— MRP		是
其他協議
● CAN		否
● MODBUS		是
報警/診斷/狀態信息
診斷
● 診斷信息可讀		是; S7 控制器
EMV
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用		是
● 極限值等級 B 適用于居民區中的應用		否
防護等級和防護類別
IP（正面）		IP65
IP（背面）		IP20
NEMA（正面）
● 包括類型 4，正面		是
● 包括類型 4x 正面		是
