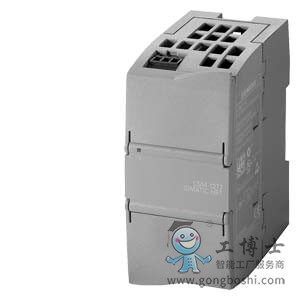

緊湊型開關模塊 CSM 1277 用于連接 SIMATIC S7-1200 和 ***多 3 個工業以太網的其他用戶 帶 10/100 Mbit/s；非管理型 交換機，4 RJ45 端口，外部 24V DC 電源 LED 診斷， S7-1200 模塊，包含 電子設備手冊 在 CD-ROM 上。 |
| 產品類型名稱 |
SCALANCE CSM 1277 |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
4 |
| 100 Mbit/s ST 端口的數量 |
|
| ● 適用于多模 |
0 |
| 1000 Mbit/s LC 端口的數量 |
|
| ● 適用于多模 |
0 |
| ● 適用于單模 (LD) |
0 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 適用于電源 |
3 針端子板 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
1.6 W |
| ● 供電電壓 / 1 / 測定值 |
19.2 ... 28.8 V |
| ● 消耗電流 / 1 / ***大值 |
0.07 A |
| ● 電氣連接規格 / 1 / 適用于電源 |
3 針端子板 |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 |
是 |
| ● 保險絲規格 / 1 / 電源電壓輸入端上 |
0.5 A / 60 V |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
SIMATIC S7-1200 設備設計 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 凈重 |
0.15 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| ● S7-300 異型導軌安裝 |
否 |
| ● S7-1500 異型導軌安裝 |
否 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● 多端口鏡像 |
否 |
| 產品功能 / 交換機管理型 |
否 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 |
是 |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) |
否 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 FM |
FM3611: Class 1, Divison 2, Group A, B, C, D / T.., CL.1, Zone 2,GP.IIC, T.. Ta |
| ● 針對安全性 / CSA 和 UL |
UL 508，CSA C22.2 編號 142 |
| ● 適用于干擾發射 |
EN 61000-6-4（A 級） |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 平均故障間隔時間 (MTBF) |
273 y |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 |
是 |
| 標準，規格，許可 / 危險環境 |
| 標準 / 適用于防爆區 |
EN 600079-15:2005, EN 600079-0:2006, II 3 G Ex nA II T4, KEMA 08 ATEX 0003 X |
| 資格證明 |
|
| ● CCC / 適用于防爆區符合 GB 標準 |
是 |
| 標準，規格，許可 / 其它 |
| 資格證明 |
EN 61000-6-2, EN 61000-6-4 |
| ● C-Tick |
是 |
| ● KC 許可 |
否 |
| 標準，規格，許可 / 船級社認證 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
是 |
| ● Det Norske Veritas (DNV) |
是 |
| ● Germanischer Lloyd (GL) |
否 |
| ● Lloyds Register of Shipping (LRS) |
是 |
| ● Nippon Kaiji Kyokai (NK) |
是 |
| ● Polski Rejestr Statkow (PRS) |
否 |
| ● 英國***造船技師協會 (RINA) |
否 |
| 更多信息 / 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁：選擇輔助工具 TIA Selection Tool |
http://www.siemens.com/tia-selection-tool |
| ● 至網頁：工業通信 |
http://www.siemens.com/simatic-net |
| ● 至網頁： Industry Mall |
https://mall.industry.siemens.com |
| ● 至網頁： 信息和下載中心 |
http://www.siemens.com/industry/infocenter |
| ● 至網頁：圖片數據庫 |
http://automation.siemens.com/bilddb |
| ● 至網頁： CAx 下載管理器 |
http://www.siemens.com/cax |
| ● 至網頁： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當?shù)念A(yù)防措施（例如：設備單元保護機制），并將每個組件納入**且全面的工業安全保護機制中�？赡苁褂玫乃械谌疆a(chǎn)品須一并考慮。更多有關工業安全的信息，請?jiān)L問http://www.siemens.com/industrialsecurity。 要及時了解有關產品的更新和升級信息，請訂閱相關產品的時事通訊。更多相關信息，請?jiān)L問 http://support.automation.siemens.com。(V3.4) |
