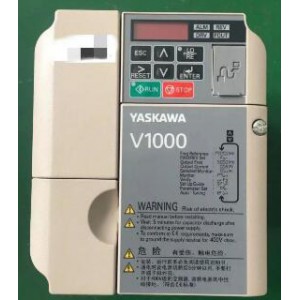

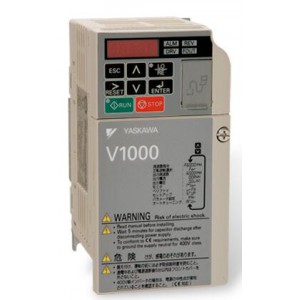

安川變頻器 V1000

小型矢量控制

技術手冊

資料編號　SICP C710606 17E

型 號 CIMR-VB

容量范圍 200V級（三相電源用）0.1～18.5kW

200V級（單相電源用）0.1～3.7kW

400V級（三相電源用）0.2～18.5kW

驚人!

與同步電機的組合應用實現了節能、小型化及

定制功能，可為您提供各種解決方案。

1臺多用(也可驅動同步電機)

可適用各類電機，除了感應電機(IM)，還可驅動以往一直使用專用變頻器的同步電機（IPMM，SPMM）。因此該變頻器通用性強，實現了變頻器備件的通用化。



超群的轉矩特性

標準配備了電流矢量控制。實現高起動轉矩200%/ 0.5 Hz*，還可限制轉矩。為了發揮電機的能力，還配備了自學習功能。不需要煩瑣的調試。



提高減速時的制動能力

采用過勵磁制動，縮短了減速時間。



完備的瞬時停電對策

可根據用途選擇速度搜索方式和KEB方式的瞬時停電補償功能。同步電機、感應電機都適用。

■ 速度搜索方式

自由運行狀態的電機即使沒有速度傳感器，也可輕松起動。



根據喜好定制變頻器

配備有可視化程序設計功能DriveWorksEZ。通過與上位控制回路或變頻器的I/O組合，可減少需要外設的定時器和繼電器等外圍設備。使用計算機，通過鼠標的拖放操作可簡單定制變頻器。





簡單!

從設定到維護，處處可以感受到V1000變頻器的魅力所在。

能按用途設定變頻器！

僅需選擇給水泵、傳送帶、供氣排氣風扇等用途，即可自動設定適宜的參數�？s短了試運行的時間。



使用帶USB的拷貝單元，可輕松設置多臺變頻器

使用帶USB的拷貝單元（選購件）可簡單地將變頻器的參數設定內容復制到其他變頻器上。用專用電纜連接變頻器本體上的通信用連接器，只要撥動拷貝單元上的ON/OFF開關，就能輕松拷貝參數。



借助計算機，使調試、維護作業更簡便

如果使用變頻器工程技術工具DriveWizard，就可由計算機對多臺變頻器的參數設定值進行一元化管理。此外還配備模式運行和示波功能，使變頻器的調試、維護作業更加容易。



符合安全標準

標準配備了符合EN954-1 Cat.3及IEC/EN61508 SIL2的安全輸入功能。并可減少外圍設備，因此輕易便能符合機械安全標準。





小型化!

小巧的變頻器內置高性能及多種功能！

更小

采用熱仿真技術，對高可靠性的零部件進行合理的布置，實現了小型化。***多縮小了70%的體積（與本公司以往產品比），結構緊湊。



并排設置

可并排設置多臺變頻器，而無需間隔，能大大縮小機械的控制柜。

（注）某些場合須降低負載

通用規格

<1>

根據不同的安裝狀況和電機種類，速度控制精度有所不同。

<2>

短時間平均減速轉矩為電機單機在***短時間內從 60Hz 減速時的減速轉矩。（因電機的特性而異。）

<3>

連接制動電阻器或制動電阻器單元時，請將 L3-04 （減速中防止失速功能選擇）設定為 0 （無效）。如未設定，可能無法在規定的減速時間內

停止。

<4>

輸出頻率低于 6Hz 時，即使為額定輸出電流的 150%，60 秒以內，過載保護功能可能也會動作。

<5>

可用參數設定到***大 150V。

<6>

因容量而異。CIMR-VB2A0040/CIMR-VB4A0023 以下時，為確保瞬時停電補償達到 2 秒，需要瞬時停電補償單元。

<7>

由于運行中的電機線圈內部有接地短路的可能，所以在下述條件下有時起不到保護作用。

· 電機電纜和端子排等的低電阻接地短路。

· 在接地短路狀態下接通變頻器電源時。

<8>

安裝在海拔高度為 1000 ～ 3000m 的場所時，需要降低額定值。詳情請參照 “根據海拔高度降低額定值”（303 頁）。

<9>

CIMR-VA2A0001 ～ 0020、CIMR-VA4A0001 ～ 0011 的場合，柜內安裝型 （IP20）為標準。作為封閉壁掛型使用時請安裝選購的 NEMA1 配件。

<10> CIMR-VA2A0030 ～ 0069、CIMR-VA4A0018 ～ 0038 的場合，封閉壁掛型 （NEMA1）為標準，作為柜內安裝型使用時，請務必將上、下外罩拆

除。（此時為 IP00）

關于上、下外罩請參照圖 1.4。

（注）從安全輸入到輸出切斷的時間為 1ms 或以下。
