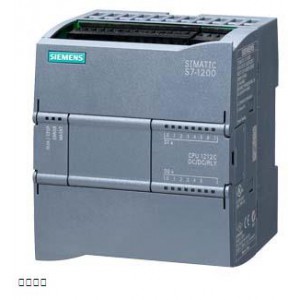

SIMATIC S7-1200，CPU 1212C， 緊湊型 CPU，DC/DC/繼電器， 機載 I/O： 8 DI 24V DC；6 個 2A 繼電器數字輸出； 2 AI 0-10V DC， 電源：直流 20.4-28.8V DC， 程序存儲器/數據存儲器 75 KB |
| 一般信息 |
| 產品類型標志 |
CPU 1212C DC/DC / 繼電器 |
| 固件版本 |
V4.5 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 V17 及以上版本 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
400 mA; 僅 CPU |
| 耗用電流，***大值 |
1 200 mA; CPU 連同全部擴展模塊 |
| 接通電流，***大值 |
12 A; 28.8 V 時 |
| I²t |
0.8 A²·s |
| 輸出電流 |
| 用于背板總線 (DC 5 V)，***大值 |
1 000 mA; ***大 5 V DC，用于 SM 和 CM |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 24 V |
L+ 減去 4 V DC（***小值） |
| 功率損失 |
| 功率損失，典型值 |
9 W |
| 存儲器 |
| 工作存儲器 |
| ● 集成 |
75 kbyte |
| ● 可擴展 |
否 |
| 裝載存儲器 |
| ● 集成 |
2 Mbyte |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
帶有 SIMATIC 存儲卡 |
| 緩沖 |
| ● 存在 |
是 |
| ● 免維護 |
是 |
| ● 不帶電池 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
0.08 µs; / 說明 |
| 對于字運算，典型值 |
1.7 µs; / 說明 |
| 對于浮點運算，典型值 |
2.3 µs; / 說明 |
| CPU-組件 |
| 組件數量（總計） |
DBs、FCs、FBs、計數器和定時器�？稍O(shè)定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�(gè)工作存儲器 |
| OB |
| ● 數量，***大值 |
只通過代碼工作存儲器進行限制 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
14 kbyte |
| 標記 |
| ● 容量，***大值 |
4 kbyte; 標記范圍的大小 |
| 本地?cái)?shù)據 |
| ● 每個優先等級，***大值 |
16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB |
| 地址范圍 |
| 過程映像 |
| ● 輸入端，可調整 |
1 kbyte |
| ● 輸出端，可調整 |
1 kbyte |
| 硬件擴展 |
| 每個系統的組件數量，***大值 |
3 個通訊模塊、1 個信號板、2 個信號模塊 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 緩沖持續時間 |
480 h; 典型值 |
| ● 每日偏差，***大值 |
25 °C 時 ±60 秒/月 |
| 數字輸入 |
| 數字輸入端數量 |
8; 集成 |
| ● 可用來實現技術功能的輸入端 |
6; HSC（高速運算） |
| 源型輸入/漏性輸入 |
是 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
8 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
1 mA 時 DC 5 V |
| ● 對于信號“1” |
15 V DC，當為 2.5 mA 時 |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
| — 從“0”到“1”時，***小值 |
0.2 ms |
| — 從“0”到“1”時，***大值 |
12.8 ms |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 用于技術功能 |
| — 可參數化 |
單個相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m; 50 m 用于技術功能 |
| ● 未屏蔽，***大值 |
300 m; 用于技術功能：否 |
| 數字輸出 |
| 數字輸出端數量 |
6; 繼電器 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
2 A |
| ● 照明負載時的***大值 |
DC 時 30 W，AC 時 200 W |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
10 ms; ***大值 |
| ● 從 ”1” 到“0”，***大值 |
10 ms; ***大值 |
| 繼電器輸出端 |
| ● 繼電器輸出端數量 |
6 |
| ● ***大操作循環數 |
在負載額定電壓為 100000 時，機械電流為 1 千萬 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 模擬輸入 |
| 模擬輸入端數量 |
2 |
