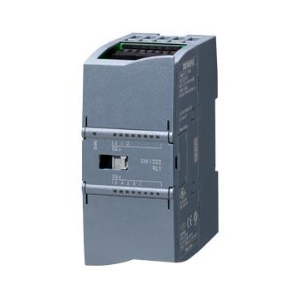

西門子S7-1200系列數字量8輸出模塊型號6ES7222-1HF32-0XB0繼電器
SIMATIC S7-1200，數字輸出 SM 1222，8 DO，繼電器 2A
一般信息
產品類型標志
SM 1222，DQ 8x 繼電器 / 2 A
電源電壓
允許范圍，下限 (DC)
20.4 V
允許范圍，上限 (DC)
28.8 V
輸入電流
來自背板總線 DC 5 V，***大值
120 mA
數字輸出端
● 來自負載電壓 L+，***大值
11 mA / 繼電器線圈
功率損失
功率損失，典型值
4.5 W
數字輸出
數字輸出端數量
8
● 在組件中
2
短路保護
否; 外部預設
輸出端的通斷能力
● 電阻負載時的***大值
2 A
● 照明負載時的***大值
DC 時 30 W，AC 時 200 W
輸出電壓
● 額定值 (DC)
5 V DC 到 30 V DC
● 額定值 (AC)
5 到 250 V AC
輸出電流
● 對于信號“1”的額定值
2 A
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值
10 ms
● 從 ”1” 到“0”，***大值
10 ms
輸出端的總電流（每組）
水平安裝位置
— ***高可達 50 ℃，***大值
10 A; 每個零線的電流
繼電器輸出端
● 繼電器輸出端數量
8
● 繼電器線圈 L+ (DC) 的電源電壓
24 V
● ***大操作循環數
在負載額定電壓為 100000 時，機械電流為 1 千萬
觸點的通斷能力
— 電感負載時的***大值
2 A
— 照明負載時的***大值
DC 時 30 W，AC 時 200 W
— 電阻負載時的***大值
2 A
導線長度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
150 m
報警/診斷/狀態信息
報警
● 診斷報警
是
診斷顯示 LED
● 用于輸出端狀態
是
電位隔離
數字輸出電位隔離
● 在通道之間
繼電器
● 在通道之間，分組點數
2
● 在通道和背板總線之間
1500 V AC 持續 1 分鐘
允許的電位差
在不同電路之間
750 V AC 持續 1 分鐘
防護等級和防護類別
防護等級 IP
IP20
標準、許可、證書
CE 標記
是
CSA 許可
是
UL 許可
是
cULus
是
FM 許可
是
RCM（原 C-TICK）
是
KC 許可
是
船舶建造許可
是
環境要求
露天情況下
● ***大落差
0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值
-20 °C
● ***大值
60 °C
● 水平安裝，***小值
-20 °C
● 水平安裝，***大值
60 °C
● 垂直安裝，***小值
-20 °C
● 垂直安裝，***大值
50 °C
● 允許溫度變化
5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值
-40 °C
● ***大值
70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值
660 hPa
● 存放/運輸，***大值
1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值
95 %
連接技術 / 標題
需要的前置插頭
是
機械/材料
外殼材料（正面）

● 塑料
是
尺寸
寬度
45 mm
高度
100 mm
深度
75 mm
重量
重量，約
190 g
