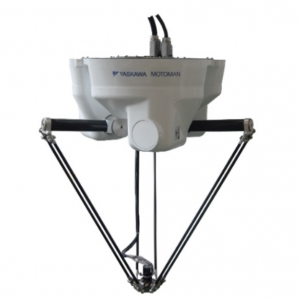

小型、輕量、節省空間
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
小型控制柜，省空間
| 機器人型號 |
MPP3H |
| 適用控制柜 |
FS100*4 |
| 設置 |
C |
| 自由度 |
4 |
| 可搬質量 |
3kg |
| 垂直伸長度 |
300mm |
| 水平伸長度 |
φ 1300mm |
| 重復定位精度*2 |
0.1mm |
| 動作范圍 |
S軸（旋轉） |
- |
| L軸（下臂） |
- |
| E軸（肘） |
- |
| U軸（上臂） |
|
| R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
|
| T軸（手腕回轉） |
-360° ~ +360° |
| ***大速度 |
S軸（旋轉） |
循環時間
(25-305-25)
1kg：230cpm*6
3kg：150cpm |
| L軸（下臂） |
| E軸（肘） |
| U軸（上臂） |
| R軸（手腕旋轉） |
| B軸（手腕擺動） |
| T軸（手腕回轉） |
| 容許力矩 |
R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
- |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
*7 |
| 本體質量 |
115kg |
| 電源容量*3 |
1.5kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：僅限搬運用途
*5：推薦動作范圍（φ 1040xH300）。在推薦動作范圍外動作的時候可能會產生震動。
*6：有連續動作限制。（沒有連續動作限制：185cpm以下）
*7：T軸的容許慣性力矩如下所記。1kg=0.0013kg/m2 2kg=0.009kg/m2 3kg=0.017kg/m2
*8：T軸的容許慣性力矩如下所及。1kg=0.0013kg/m2以下 3kg=0.0017kg/m2以下
