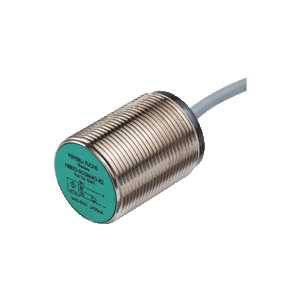

技術參數節選  NBB15-30GM50-E2

通用規格
開關功能		常開 (NO)
輸出類型		PNP
額定工作距離		15 mm
安裝		齊平
輸出極性		DC
確保操作距離		0 ... 12,15 mm
驅動器件		軟鋼，如 1.0037、SR235JR（之前為 St37-2） 45 mm x 45 mm x 1 mm
衰減系數 rAl		0,45
衰減系數 rCu		0,43
衰減系數 r304		0,73
衰減系數 rBrass		0,53
輸出類型		3 線
額定值
工作電壓		5 ... 36 V
開關頻率		0 ... 550 Hz
遲滯		類型 5 %
反極性保護		反極性保護
短路保護		脈沖式
電壓降		≤ 1 V
工作電流		0 ... 200 mA
斷態電流		***大 20 µA
空載電流		≤ 10 mA
可用前的時間延遲		≤ 10 ms
開關狀態指示燈		黃色 LED
功能性安全相關參數
MTTFd		1707 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
符合性
PWIS 符合性		VDMA 24364-C1/T100°C-W
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
認證和證書
防護等級		II
	額定絕緣電壓	36 V
	額定沖擊耐受電壓	500 V
UL 認證		cULus 認證，一般用途，2 類電源
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-40 ... 85 °C (-40 ... 185 °F)
存儲溫度		-40 ... 85 °C (-40 ... 185 °F)
機械規格
連接類型		電纜
外殼材料		黃銅 ， 白青銅 帶涂層
感應面		PBT ， 綠色
防護等級		IP68
電纜
	導線端箍	是
	電纜直徑	4,3 mm ± 0,15 mm
	彎曲半徑	> 10 x 纜線直徑
	材料	PVC
	顏色	黑色
	芯數	3
	線芯橫截面積	0,34 mm2
	長度	2 m
質量		193 g
擰緊扭矩		0 ... 30 Nm
一般信息
供貨范圍		供貨范圍包含 2 顆自鎖螺母
