| 產品類型名稱 |

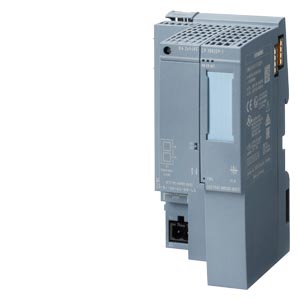

CP 1543SP-1 |
 |
通信處理器 CP 1543SP-1，用于連接 SIMATIC S7-ET 200SP 到 工業以太網； 安全（防火墻和 VPN） 開放式 IE 通信 (TCP/IP，ISO-on-TCP，UDP) PG/OP，S7 路由， IP-Broadcast/Multicast， SNMP 1版/3版，DHCP，安全電子郵件， IPV4/IPV6，支持 SINEMA 遠程連接，帶 自動配置， 時間同步通過 NTP，網絡服務器接入 上，需要總線適配器。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
1 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
2 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
通過 ET 200SP 總線適配器 (RJ45、FC、SCRJ)，內置交換機 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 |
24 V |
| 供電電壓 |
19.2 ... 28.8 V |
| 損耗功率 [W] |
6 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
-30 ... +50 °C |
| ● 在水平安裝時 / 運行期間 |
-30 ... +60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 寬度 |
60 mm |
| 高度 |
117 mm |
| 深度 |
74 mm |
| 凈重 |
0.18 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
2 |
| ● 備注 |
每個 CPU 可以插接 2 個 CP，同時可運行 BA Send 和 CM DP |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 |
|
| ● 通過 T 模塊 / ***大值 |
32 |
| 數據量 |
|
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 |
65536 byte |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
16 |
| ● OP 連接時 / ***大值 |
16 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
32 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● SNMP v3 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 Professional V14 (TIA Portal) 或更高 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是; 通過 ET 200SP CPU |
| 產品功能 / 安全 |
| 防火墻規格 |
狀態檢查 |
| 產品功能 / VPN 連接時 |
IPSec, SINEMA RC |
| 加密運算法類型 / VPN 連接時 |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| 驗證法類型 / VPN 連接時 |
預共享密鑰 (PSK)，X.509v3 證書 |
| 哈希算法類型 / VPN 連接時 |
MD5, SHA-1 |
| 可能的連接數 / VPN 連接時 |
4 |
| 產品功能 |
|
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
是 |
| ● 非法訪問日志文件 |
是 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
是 |
| 產品功能 / 轉發時間同步 |
否 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| ● NTP（安全） |
是 |
| 時鐘同步 |
|
| ● NTP 服務器的 |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
