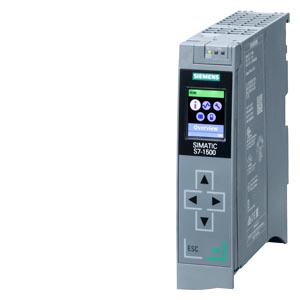

西門子s7-1500T 6ES75111TK010AB0 CPU模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： CPU模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-04-03 14:37
瀏覽次數： 139
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-1500， CPU 1511T-1 PN， 中央處理器，帶 225 KB 工作存儲器用于 程序和 1 MB 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 60 ns 比特性能表現， 需要 SIMATIC 存儲卡
一般信息
產品類型標志 CPU 1511T-1 PN
硬件功能狀態 FS04
固件版本 V2.9
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 時鐘同步模式 是; 分布式和集中式；帶***小組織塊，6 個 625 µs 循環（分布式）和 1 ms（集中式）
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V17（固件 V2.9）/ V14（固件 V2.0）及以上版本
配置控制
通過數據組 是
顯示
屏幕對角線 [cm] 3.45 cm
操作元件
按鍵數量 6
運行模式開關 1
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
● 重復率，***小值 1/s
輸入電流
耗用電流（額定值） 0.7 A
接通電流，***大值 1.9 A; 額定值
I²t 0.02 A²·s
功率
背板總線上的饋電功率 10 W
來自背板總線的功耗（達到均衡） 5.5 W
功率損失
功率損失，典型值 5.7 W
存儲器
SIMATIC 存儲卡插槽數量 1
需要 SIMATIC 存儲卡 是
工作存儲器
● 集成（用于程序） 225 kbyte
● 集成（用于數據） 1 Mbyte
裝載存儲器
● 插拔式（SIMATIC 存儲卡），***大值 32 Gbyte
緩沖
● 免維護 是
CPU-處理時間
對于位運算，典型值 60 ns
對于字運算，典型值 72 ns
對于定點運算，典型值 96 ns
對于浮點運算，典型值 384 ns
CPU-組件
元素數量（總數） 4 000; 程序塊 (OB、FB、FC、DB) 和 UDT
DB
● 編號范圍 1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999
● 容量，***大值 1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB
FB
● 編號范圍 0 ... 65 535
● 容量，***大值 150 kbyte
FC
● 編號范圍 0 ... 65 535
● 容量，***大值 150 kbyte
OB
● 容量，***大值 150 kbyte
● 可用循環 OB 數量 100
● 時間報警 OB 數量 20
● 延遲報警 OB 數量 20
● 喚醒警告 OB 數量 20; 帶***小組織塊，3 個 500 µs 循環
● 過程報警 OB 數量 50
● DPV1 報警 OB 的數量 3
● 等時模式 Ob 數量 2
● 技術同步警告 OB 數量 2
● 啟動 OB 數量 100
● 異步錯誤 OB 數量 4
● 同步錯誤 OB 數量 2
● 診斷報警 OB 的數量 1
嵌套深度
● 每個優先等級 24
計數器、定時器及其剩磁
S7 計數器
● 數量 2 048
剩磁
— 可調整 是
IEC 計數器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
S7 時間
● 數量 2 048
剩磁
— 可調整 是
IEC 計時器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 128 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器： 88 KB
擴展的保留數據范圍（包括時間、計數器、標記），***大值 1 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時
標記
● 容量，***大值 16 kbyte
● 定時標記數量 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
數據組件
● 可調整剩磁 是
● 預設剩磁 否
本地數據
● 每個優先等級，***大值 64 kbyte; 每個塊***大 16 KB
地址范圍
IO 模塊數量 1 024; 模塊 / 子模塊的***大數量
外設地址范圍
● 輸入端 32 kbyte; 所有輸入端位于過程映像內
● 輸出端 32 kbyte; 所有輸出端位于過程映像內
每個集成的 IO 子系統
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
每個 CM / CP
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
分量過程映像
● 分量過程映像數量，***大值 32
硬件擴展
分布式 IO 系統數量 32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統
DP 主站數量
● 關于 CM 4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）
IO 控制器數量
● 集成 1
● 關于 CM 4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）
組件載體
● 每個組件載體的組件，***大值 32; CPU + 31 個模塊
● 行數，***大值 1
PtP CM
● PtP CM 數量 僅通過可用的插槽限制可連接的 PtP CM 數量
時間
時鐘
● 類型 硬件時鐘
● 緩沖持續時間 6 wk; 當環境溫度為 40°C 時，典型值
● 每日偏差，***大值 10 s; 典型值：2 s
運行時間計數器
● 數量 16
時間同步
● 提供支持 是
● 在 AS 中，主站 是
● 在 AS 中，從站 是
● 在以太網上通過 NTP 是
接口
PROFINET 接口數量 1
1. 接口
物理接口
● RJ 45（以太網） 是; X1
● 端口數量 2
● 集成開關 是
協議
● IP 協議 是; IPv4
● PROFINET IO 控制器 是
● PROFINET IO 設備 是
● SIMATIC 通訊 是
● 開放式 IE 通訊 是; 選件也可加密
● 網絡服務器 是
● 氣液冗余 是
PROFINET IO 控制器
服務
— PG/OP 通訊 是
— 等時模式 是
— 直接數據交換 是; 前提條件：IRT 和同步模式（MRPD 可選）
— IRT 是
— PROFIenergy 是; 通過用戶程序
— 按優先級啟動 是; ***多 32 個 PROFINET 設備
— 可連接的 IO 設備數量，***大值 128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 256 個分布式外圍設備
— 其中 IO 設備具備同步實時功能 (IRT)，***大值 64
— 用于 RT 的可連接 IO 設備數量，***大值 128
— 線路上的，***大值 128
— 可同時激活/取消的 IO 設備數量，***大值 8; 通過所有接口的總和
— 每臺工具的 IO 設備數量，***大值 8
— 更新時間 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
更新時間，IRT 時
— 發射脈沖為 250 µs 時 250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。
— 發射脈沖為 500 µs 時 500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。
— 發射脈沖為 1 ms 時 1 ms 至 16 ms
— 發射脈沖為 2 ms 時 2 ms 至 32 ms
— 發射脈沖為 4 ms 時 4 ms 至 64 ms
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs）
更新時間，RT 時
— 發射脈沖為 250 µs 時 250 µs 至 128 ms
— 發射脈沖為 500 µs 時 500 µs 至 256 ms
— 發射脈沖為 1 ms 時 1 ms 至 512 ms
— 發射脈沖為 2 ms 時 2 ms 至 512 ms
— 發射脈沖為 4 ms 時 4 ms 至 512 ms
PROFINET IO 設備
服務
— PG/OP 通訊 是
— 等時模式 否
— IRT 是
— PROFIenergy 是; 通過用戶程序
— 共享設備 是
— 共享設備中的 IO 控制器的***大數量 4
— 激活/取消激活 I 設備 是; 通過用戶程序
— 資產管理記錄 是; 通過用戶程序
物理接口
RJ 45（以太網）
● 100 Mbit/s 是
● 自動協商 是
● 自動交叉 是
● 工業以太網狀態 LED 是
協議
支持 PROFIsafe 協議 否
連接數量
● 連接數量，***大值 96; 通過 CPU 和所連接 CP/CM 的內置接口
● 為 ES/HMI/Web 預留的連接數量 10
● 通過集成接口的連接數量 64
● S7 路徑連接數量 16
冗余模式
● H-Sync 發送 是
