直流屏是控制、保護電力系統的設備由直流屏的組成充電柜-充電模塊-監控模塊（別稱電力電源監控模塊）鉛酸蓄電池組（別稱電池巡檢儀/電池檢測儀系列）-降壓硅鏈。

一、西安直流屏電源柜是什么？

      直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。直流屏的調試，接通交流電源測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和性。

二、直流屏充電模塊故障導致直流母線電壓異常案例分析

西安直流屏鉛酸蓄電池故障簡述

    某日某火力發電廠220KV變電站直流電源系統監控單元報“蓄電池組過壓，控制母線過壓，第1臺充電模偏高”的信號，實際測量是2號充電裝置第1臺充電模塊異常造成輸出電壓過高，導致直流母線電壓異常。

西安直流屏鉛酸蓄電池故障分析原因

    1、系統組成

    該站直流電源系統操作電壓為D220V，系統采用單母線分段接線運行方式，母聯隔離開關在分閘位置，1號充電裝置帶1段直流負荷，2號充電裝置帶II段直流負荷。配置有2套直流充電機和2組閥控式鉛酸蓄電池。

    2、故障描述

     1）外觀檢查情況。各開關位置正常，2號直流充電屏發出告警信息，屏前數字表顯示蓄電池組過壓、控制母線過壓。

     2）試驗檢測情況

      a將直流屏中央監控器關機，檢測充電模塊輸出狀態沒有發生變化

      b監控器待機，合閘母線3臺模塊逐一關機后并開機（查看直流母線電壓變化），發現2號充電裝置的第1臺充電模塊關機后，充電裝置輸出電壓降壓到25.2V，第1臺模塊開機充電裝置輸出電壓馬上拉高到261V.

      合閘母線3臺模塊逐一檢測后，發現***臺模塊出現異常。表現為內部程序不受控，查明原因后，將***臺模塊隔離，開啟監控器，現場正常，投入蓄電池組，檢測均充轉浮充功能正常。

    3、故障原因分析

    造成直流母線電壓過高的主要原因是；2號直流充電系統的第1臺充電模塊故障造成輸出電壓過高，導致直流母線電壓異常。

三、西安直流屏鉛酸蓄電池故障處理過程

    該站后臺收到2號直流充電屏告警信息；蓄電池組過壓、控制母線過壓；2號充電裝置的第1臺充電模塊輸出電壓偏高（260.1V）

四、西安直流屏鉛酸蓄電池故障處理與防范措施

1、故障處理

    1）立即將故障充電模塊退出運行

    2）調整充電裝置的參數，由剩余充電模塊繼續工作。

    3）將故障電源充電模塊返廠修理好后再投入運行，并將充電裝置參數調整到充電模塊正常工作方式。

2、防范和改進措施

    1）加強充電模塊運維時的巡視檢查，并做好清潔工作防止充電模塊風扇積塵導致散熱不良。

    2）直流屏充電模塊一般會有過壓或欠壓保護功能，要合理設置保護電壓閾值。對于過壓保護功能失效的充電模塊，要及時發現并在發現個別充電模塊故障時緊急退出，嚴防造成蓄電池組的過充故障。

    3）直流屏充電模塊的退出和投入均應調整充電裝置的參數

    ）增加充電模塊等各類常見故障設備的備品備件，以便出現故障時能夠及時處理。

    5) 所以每年用直流電源綜和特性測試儀對直流電源關鍵指標進行測試，對于指標達不到國家標準的直流屏充電模塊進行更換。

    6）在新建站配套直流屏采購時，選用艾默生（Vertiv）、奧特迅、中恒、泰昂、許繼等業內口碑較好的成熟品牌。

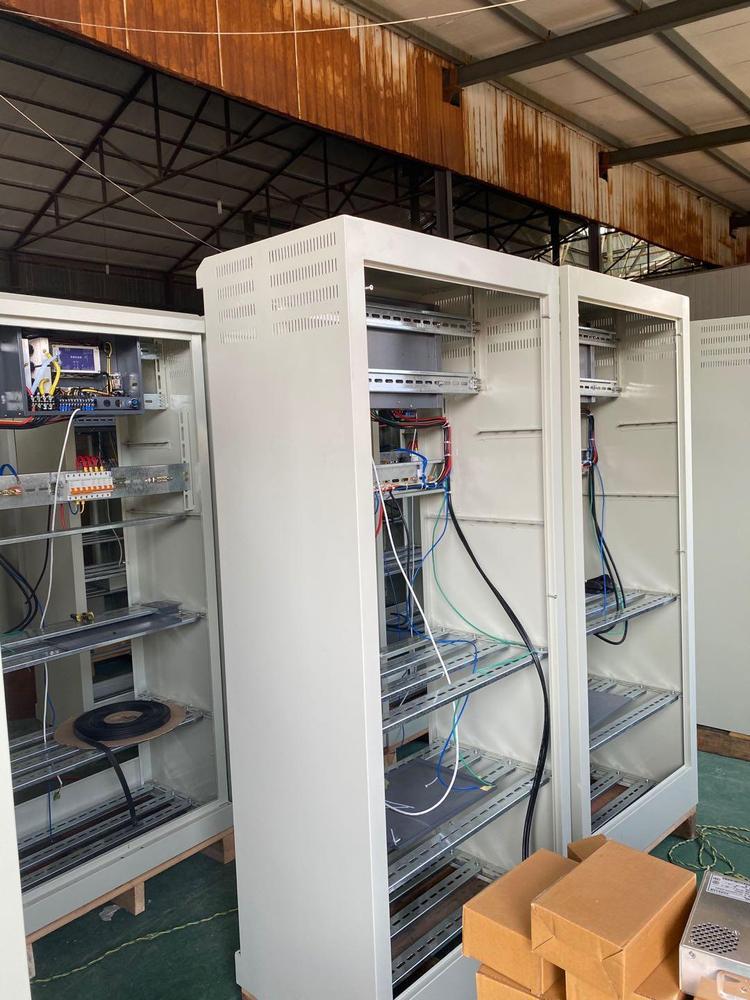

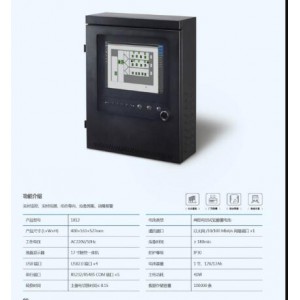

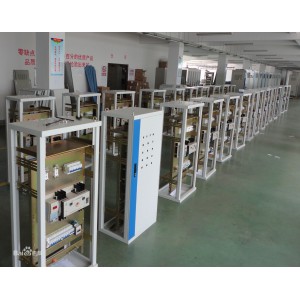

西安直流屏電源柜分為落地式直流屏和壁掛式直流屏,根據需求配置18只鉛酸免維護蓄電池，同時還需要了解西安直流屏蓄電池維護方法。
