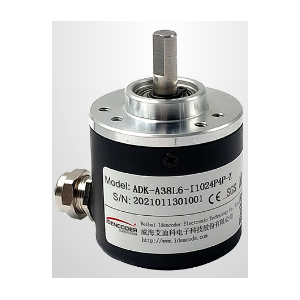

產(chǎn)品型號說明

法蘭形式為夾緊絲孔安裝，主尺寸為38mm；出線方式為電纜側出，軸直徑為6mm，單圈***式；工作電壓為8-30VDC，輸出方式為電壓模擬量0-10V輸出。

模擬量使用說明

編碼器采用線短接的方式設定電流輸出的起始位置。

0-10V設定方法舉例

1、編碼器紅色線連接電源正極，黑色線連接電源負極，

2、旋轉編碼器至需要設定0V電壓值的位置；

3、橙色線與電源正極短接，時間大于1秒后松開，懸空或接地。

4、旋轉編碼器軸至需要設定10V電壓值的位置；

5、黃色線與電源正極短接，時間大于1秒后松開，懸空或接地。

至此電壓輸出設定完成，在該兩個位置之間旋轉編碼器，編碼器輸出電流在0-10V之間連續(xù)變化。

注：不可在同一位置設置0V和10V。

如有疑問可與廠家聯(lián)系。

機械尺寸圖
