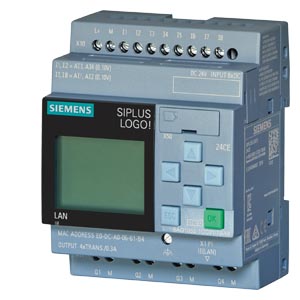

***備件*** SIPLUS LOGO! 24CE -20...+70°C -20°C 條件下開機 帶防腐蝕涂層 根據 6ED1052-1CC08-0BA0 . 邏輯模塊，顯示屏 SV/輸入/輸出：24V/24V/24V 變壓器， 8 數字輸入（4 模擬輸入）/4 數字輸出，存儲器 400 塊， 可模塊化擴展，以太網 集成網絡服務器，數據記錄， 用戶自定義網站， 標準 microSD 卡 用于徽標！Soft Comfort 自 V8 起， 可運行更早期的項目 |
| 顯示 |
| 帶顯示屏 |
是的; 溫度超出 0 ... +55 °C 范圍時，顯示器的可讀性降低，反應時間延長。溫度降回 0 ... +55 °C 正常范圍時，該過程可自行逆轉。 |
| 安裝方式/安裝 |
| 安裝 |
在帽形軌道 35 mm 上，4 個部件單元寬度 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是的 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 時間 |
| 計時器 |
| ● 數量 |
400; ***大 400，視功能而定 |
| ● 備用電源 |
480 h |
| 數字輸入 |
| 數字輸入端數量 |
8; 其中 4 個模擬可用 (0 至 10 V) |
| 數字輸出 |
| 數字輸出端數量 |
4; 晶體管 |
| 短路保護 |
是的; 電氣的（大約 1 A） |
| 輸出電流 |
| ● 針對信號“1”的允許范圍 0 至 55 ℃，***大值 |
0.3 A |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 B 適用于居民區中的應用 |
是的; 無線電抗干擾符合 EN55011，極限值等級 B |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-25 °C; = Tmin；啟動 @ -20 °C |
| ● ***大值 |
70 °C; Tmax；Tmax > +55 °C 每輸出端***大負載 0.2 A |
| ● 冷啟動時的***小值 |
-20 °C; 包括允許凝露/凍結（在凝露狀態下不得調試） |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是的; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是的; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是的; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是的; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是的; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是的; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是的; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
71.5 mm |
| 高度 |
90 mm |
| 深度 |
60 mm |
