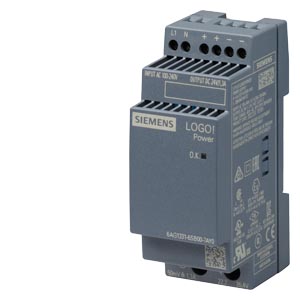

| SIPLUS LOGO! POWER 24V 1.3A SIPLUS LOGO! 電源 24V 1.3A 基于 6EP3331-6SB00-0AY0 帶防腐蝕涂層， -40 - +70°C， -25°C 條件下開機， 穩定電源 輸入：100-240 V AC 輸出：DC 24 V / 1.3 A |
||
| 輸入 | ||
| 電網的形狀 | 單相交流或直流 | |
| 供電電壓 AC 時 | ||
| ● ***小額定值 | 100 V | |
| ● ***大額定值 | 240 V | |
| ● 初始值 | 85 V | |
| ● 終值 | 264 V | |
| 輸入電壓 | ||
| ● DC 時 | 110 ... 300 V | |
| 輸入端規格 超廣域輸入 | 是 | |
| 工作條件 斷電橋接方式 | Vin = 187 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 40 ms | |
| 工作條件 斷電橋接方式 | Vin = 187 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 47 ... 63 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 0.7 A | |
| ● 輸入電壓額定值為 230 V 時 | 0.35 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 25 A | |
| I2t 值 ***大值 | 0.8 A²·s | |
| 保險絲規格 | 內部 | |
| ● 電源線內 | 建議微型斷路器： 6A特性曲線B，或2A特性曲線C | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 3 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.1 % | |
| 剩余波紋度 | ||
| ● ***大值 | 200 mV | |
| ● 典型 | 30 mV | |
| 電壓峰段 | ||
| ● ***大值 | 300 mV | |
| ● 典型 | 50 mV | |
| 可調節的輸出電壓 | 22.2 ... 26.4 V | |
| 產品功能 可調整輸出電壓 | 是 | |
| 輸出電壓設置方式 | 通過電位器 | |
| 顯示方式 針對正常運行 | 綠色LED 指示輸出電壓正常 | |
| 輸出電壓特性 接通時 | V輸出無超調（軟啟動） | |
| 動作延遲時間 ***大值 | 0.5 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 100 ms | |
| 輸出電流 | ||
| ● 額定值 | 1.3 A | |
| ● 測量范圍 | 0 ... 1.3 A; +55 ... +70 °C: 降額使用 2%/K | |
| 輸出的有效功率 典型 | 31.2 W | |
| 產品特點 | ||
| ● 設備并聯 | 是 | |
| 并聯設備的數量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 86 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 5 W | |
| ● 空轉時 ***大值 | 0.3 W | |
| 閉環控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 0.2 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 | 1 % | |
| 調節時間 | ||
| ● 負載 10 % 階躍至 90 % 時 典型 | 1 ms | |
| ● 負載 90 % 階躍至 10 % 時 典型 | 1 ms | |
| 保護和監測 | ||
| 防過壓保護器規格 | 是，根據 EN 60950-1 | |
| ● 典型 | 1.7 A | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 恒流輸出特性 | |
| 持續短路電流 有效值 | ||
| ● ***大值 | 1.7 A | |
| 過電流過載能力 正常運行時 | 過載150% I額定輸出 typ. 200 ms | |
| 顯示方式 適用于過載和短路 | - | |
| 輸出電流的測量點 | 50 mV =^ 1.3 A | |
| 過電流過載能力 接通時 | 150% I額定輸出 typ. 200 ms | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 | |
| 設備保護等級 | Class II (無保護導體) | |
| 防護等級 IP | IP20 | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| EMC | ||
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | 不適用 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 在水平安裝位置時 運行期間 | -40; 啟動 @ -25 °C ... +70 °C; 自然對流 | |
| ● 在儲存期間和運輸 | -40 ... +85 °C | |
| 安裝高度 高度超出水平面以上 ***大值 | 6 000 m | |
| 環境條件 與環境溫度-氣壓-安裝高度有關 | 海拔 2000 - 6000 m 范圍內作業時：輸出功率降額為 -7.5％/1000m，或環境氣溫降低 5 K/1000 m | |
| 相對空氣濕度 出現凝露 符合 IEC 60068-2-38 ***大值 | 100 %; RH 包括凝露/結霜（結霜狀態下不得進行調試），水平安裝位置 | |
| 耐化學性 針對市售冷卻潤滑劑 | 是; 包括空氣中的柴油和油滴 | |
| 抵抗生物活性物質的能力 與 EN 60721-3-3 一致 | 是; 3B2 級別霉菌、真菌、海綿孢子（動物群除外）：根據需要提供 3B3級別保護 | |
| 抵抗化學活性物質的能力 與 EN 60721-3-3 一致 | 是; 3C4 級 (RH <75％)，包括符合 EN 60068-2-52 的鹽霧（嚴重等級 3） | |
| 抵抗機械活性物質的能力 與 EN 60721-3-3 一致 | 是; 3S4 級，包括沙子，塵土 | |
| 抵抗生物活性物質的能力 與 EN 60721-3-6 一致 | 是; 6B2 級別霉菌、真菌、海綿孢子（動物群除外） | |
| 抵抗化學活性物質的能力 與 EN 60721-3-6 一致 | 是; 6C3 級 (RH <75％)，包括符合 EN 60068-2-52 的鹽霧（嚴重等級 3） | |
| 抵抗機械活性物質的能力 與 EN 60721-3-6 一致 | 是; 6S3 級，包括沙子，塵土 | |
| 涂層 用于組裝的電路板 符合 EN 61086 | 是; 級別 2 擁有更高可用性 | |
| 涂層的規格 防止污染，符合 EN 60664-3 | 是; 為類型 1 提供保護 | |
| 檢查方式 涂層的 符合 MIL-I-46058C | 是; 在正常使用壽命期間內涂層可能發生變色 | |
| 產品一致性 涂層的 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A | 是; 防腐蝕涂層, Class A | |
| 機械裝置 | ||
| 電氣連接規格 | 螺栓連接 | |
| ● 在輸入端 | L, N: 每 0.5 ... 2.5 mm2 1個螺釘型端子 單芯/多股 | |
| ● 輸出端上 | +, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子 | |
| ● 用于輔助觸點 | - | |
| 寬度 外殼的 | 36 mm | |
| 高度 外殼的 | 90 mm | |
| 深度 外殼的 | 53 mm | |
| 須遵守間距 | ||
| ● 上 | 20 mm | |
| ● 下 | 20 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 凈重 | 0.12 kg | |
| 產品特點 外殼的 可順序排列的殼體 | 是 | |
| 緊固類型 | 安裝在DIN導軌 EN 60715 35x7.5/15上, 直接安裝在不同的安裝位置 | |
| 平均故障間隔時間 (MTBF) 40 °C 時 | 3 094 996 h | |
| 其他說明 | 在額定輸入電壓和環境溫度25℃的參數（除非另有規定） | |
