【簡述】
-增量編碼器
支持A/B/Z信號
分辨率2000-20000P/R
中空尺寸18.5-23mm
-***值編碼器
單圈或多圈（需加電池）
單圈13-18位 多圈16位
BISS/多摩川接口
中空12-18.5mm
【主要特性】

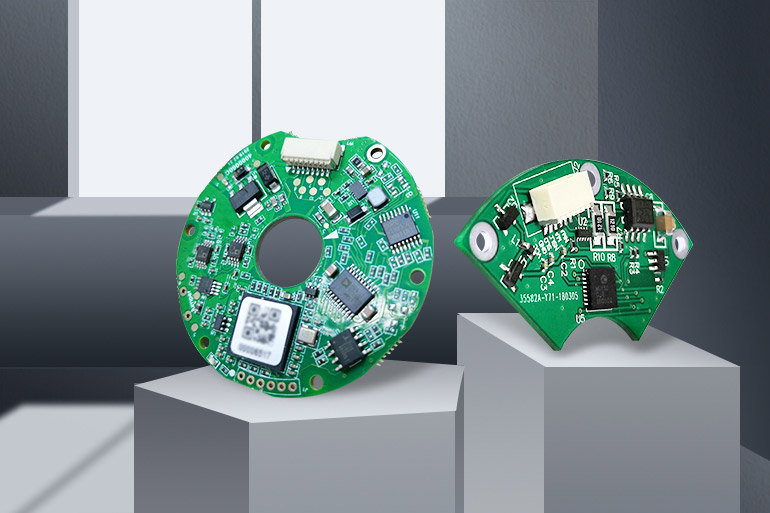

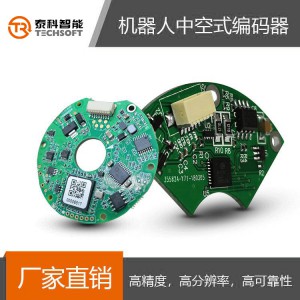

中空式編碼器
無軸承，有利于管、線在電機空心軸里排布
高精度***值
高精度，高分辨率，高可靠性
低要求
安裝難度和使用要求降低，快速安裝，免調試，插線即用
結構緊湊，體積小
省去軸承，厚度大幅度減小，可集成到有限空間的應用中
支持多種接口及協議
標準BiSS協議，兼容多摩川、松下的RS485串行通信，SPI接口，SSI、PWM
【規格參數】
| 精度 |
| 單圈分辨率（***大） |
Bits |
17（20） |
| ***度 |
度 |
±0.015 |
| 重復精度 |
度 |
±0.003 |
| 機械安裝 |
| 外徑 |
mm |
60 |
| 軸直徑 |
mm |
12 |
| 總厚度 |
mm |
8.3 |
| 靜盤動盤間氣隙 |
mm |
0.6 |
| 軸向允許誤差 |
mm |
±0.1 |
| 徑向允許誤差 |
mm |
±0.1 |
| 電氣特性 |
| 供電電壓 |
V |
4.5-26.4 |
| 電流 |
mA |
140 |
| 通信協議 |
|
BISS-C/SSI/RS485/SPI |
| ***高轉速 |
RPM |
9000 |
| 溫/濕度 |
| 工作溫度 |
℃ |
-40~85 |
| 存儲溫度 |
℃ |
-40~125 |
| 濕度 |
% |
0.98 |
| 環境測試 |
| IP等級 |
-- |
IP20 |
| EMC |
-- |
EC 6100-6-2 EC 6100-6-4 |
| 振動 |
-- |
EC 60068-2-6 |
| 沖擊 |
-- |
EC 60068-2-27 |
