| 產品類型名稱 |

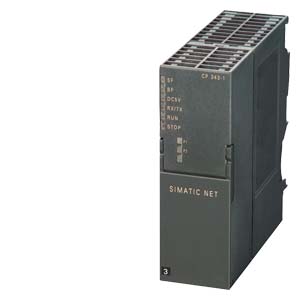

SIPLUS NET CP 343-1 |
 |
SIPLUS NET CP 343-1 基于 6GK7343-1EX30-0XE0 帶防腐蝕涂層， -25 - +70°C， 通信處理器，用于 SIMATIC S7-300 接口連接至 工業以太網，通過 ISO 和 TCP/IP，PROFINET I/O 控制器 或者 PROFINET IO 設備，集成的 2 端口交換器 ERTEC 200 上 S7 通信，提取/寫入， 發送/接收 帶和不帶 RFC1006，MULTICAST DHCP，NTC-CPU Sync，診斷， 通過局域網初始化， |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
2 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
2 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 工業以太網接口 |
RJ45 端口 |
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| 電氣連接規格 |
|
| ● 適用于電源 |
2 針可插接端子排 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 供電電壓 |
24 V |
| 供電電壓 / 外部 |
24 V |
| 供電電壓 / 外部 / DC 時 / 額定值 |
24 V |
| 相對正公差 / DC 時 / 24 V 時 |
20 % |
| 相對負公差 / DC 時 / 24 V 時 |
15 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.2 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 |
0.16 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 |
0.2 A |
| 損耗功率 [W] |
5.8 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
Tmin - Tmax，針對 1140 hPa - 795 hPa (-1000 m - +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa - 540 hPa (+3500 m - +5000 m) |
| 相對空氣濕度 |
|
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 耐化學性 / 針對市售冷卻潤滑劑 |
是; 包括空氣中的柴油和細微油滴 |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 包括符合 EN 60068-2-52（清晰度 3）鹽霧在內的 3C4 級 (RH < 75%)；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| ● 與 EN 60721-3-6 一致 |
是 |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 包括沙子、粉塵在內的 3S4級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| ● 與 EN 60721-3-6 一致 |
是; 包括沙子、粉塵在內的 6S3級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 2 級，高可用性 |
| 涂層的規格 / 防止污染，符合 EN 60664-3 |
是; 1 型防護 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 在使用壽命期間涂層變色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 防腐蝕涂層，A 級 |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-300 一倍寬 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 凈重 |
0.22 kg |
| 功率數據 / 開放式通信 |
| Multicast 設備數量 |
16 |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
16 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
32 |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 |
1 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1 Kibyte |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1 Kibyte |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
240 byte |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
240 byte |
| 功率數據 / PROFINET 通信 / 用作 PN IO 設備 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
512 byte |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
512 byte |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作每個子模塊兼容范圍的有效數據 |
240 byte |
| 子模塊數量 / 各個 PROFINET IO 設備 |
32 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
V5.4 SP2 以上版本的 STEP 7 |
| 產品功能 / 交換機 |
| 產品裝備 / 交換機 |
是 |
| 產品功能 |
|
| ● IRT 時 / PROFINET IO 交換機 |
是 |
| ● 利用 STEP 7 配置 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 環冗余 |
是 |
| ● 冗余管理器 |
否 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● ACL - 基于 IP |
是 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
否 |
| ● 斷開不必要的服務 |
是 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| |
