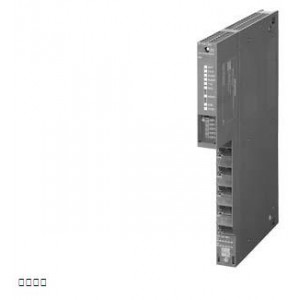

| 產品類型名稱 | SIPLUS NET CP 443-1 ADVANCED | |
| SIPLUS NET CP 443-1 高級版 基于 6GK7443-1GX30-0XE0 帶防腐蝕涂層， 0 - +60°C， 1x 10/100/1000 MBit/s； 4x 10/100 MBit/s（IE 交換器）； RJ 45 端口； ISO；TCP；UDP；PROFINET-IO CON TROLLER；S7 通信； 開放式通信（發送/ 接收）；S7 路由；IP 配置 通過 DHCP/模塊進行； IP Access Control list；時鐘 時間同步;擴展 網絡診斷；快速啟動； PROFIenergy-支持； IP 路由；FTP；網絡服務器； | ||
| 傳輸率 | ||
| 傳輸率 | ||
| ● 在***個接口處 | 10 ... 1000 Mbit/s | |
| ● 在第二個接口 | 10 ... 100 Mbit/s | |
| 接口 | ||
| 接口數量 / 符合工業以太網 | 5 | |
| 電氣連接數量 | ||
| ● 在***個接口處 / 符合工業以太網 | 1 | |
| ● 在第二個接口 / 符合工業以太網 | 4 | |
| 電氣連接規格 | ||
| ● 在***個接口處 / 符合工業以太網 | RJ45 端口 | |
| ● 在第二個接口 / 符合工業以太網 | RJ45 端口 | |
| 移動存儲介質規格 | ||
| ● C-PLUG | 是 | |
| 供電電壓，電流消耗，損耗功率 | ||
| 電壓類型 / 電源電壓 | DC | |
| 供電電壓 / 1 / 來自背板總線 | 5 V | |
| 相對對稱公差 / DC 時 | ||
| ● 5 V 時 | 5 % | |
| 消耗電流 | ||
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 | 1.8 A | |
| 損耗功率 [W] | 7.25 W | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | 0 ... 60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 安裝高度 / 高度超出水平面以上 / ***大值 | 5000 m | |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 | Tmin - Tmax，針對 1140 hPa - 795 hPa (-1000 m - +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa - 540 hPa (+3500 m - +5000 m) | |
| 相對空氣濕度 | ||
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 | 100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 | |
| 耐化學性 / 針對市售冷卻潤滑劑 | 是; 包括空氣中的柴油和細微油滴 | |
| 抵抗生物活性物質的能力 | ||
| ● 與 EN 60721-3-3 一致 | 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 | |
| ● 與 EN 60721-3-6 一致 | 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） | |
| 抵抗化學活性物質的能力 | ||
| ● 與 EN 60721-3-3 一致 | 是; 包括符合 EN 60068-2-52（清晰度 3）鹽霧在內的 3C4 級 (RH < 75%)；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ | |
| ● 與 EN 60721-3-6 一致 | 是 | |
| 抵抗機械活性物質的能力 | ||
| ● 與 EN 60721-3-3 一致 | 是; 包括沙子、粉塵在內的 3S4級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ | |
| ● 與 EN 60721-3-6 一致 | 是; 包括沙子、粉塵在內的 6S3級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ | |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 | 是; 2 級，高可用性 | |
| 涂層的規格 / 防止污染，符合 EN 60664-3 | 是; 1 型防護 | |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C | 是; 在使用壽命期間涂層變色 | |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A | 是; 防腐蝕涂層，A 級 | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 模塊格式 | 緊湊型模塊 S7-400 一倍寬 | |
| 寬度 | 25 mm | |
| 高度 | 290 mm | |
| 深度 | 210 mm | |
| 凈重 | 0.7 kg | |
| 產品特點，產品功能，產品組件 / 常規 | ||
| 模塊數量 | ||
| ● 每個 CPU / ***大值 | 14 | |
| ● 備注 | 用作 PN IO Ctrl.***多 4 個 | |
| 功率數據 / 開放式通信 | ||
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 64 | |
| 數據量 | ||
| ● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / ***大值 | 2 Kibyte | |
| 可能的連接數 / 適用于開放式通信 | ||
| ● 通過 T 模塊 / ***大值 | 64 | |
| 數據量 | ||
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 | 1452 byte | |
| 功率數據 / S7 通訊 | ||
| 可能的連接數 / 用于 S7 通信 | ||
| ● ***大值 | 128; 使用多臺 CPU 時 | |
| ● PG 連接時 / ***大值 | 2 | |
| 功率數據 / 多協議運行 | ||
| 有效連接數量 / 多協議運行時 | 128 | |
| 功率數據 / IT 功能 | ||
| 可能的連接數 | ||
| ● 作為客戶端 / 通過 FTP / ***大值 | 20 | |
| ● 作為服務器 / 通過 FTP / ***大值 | 10 | |
| 可能的連接數 | ||
| ● 作為服務器 / 通過 HTTP / ***大值 | 4 | |
| ● 作為電子郵件客戶端 / ***大值 | 1 | |
| 數據量 / 用作電子郵件的有效數據 / ***大值 | 8 Kibyte | |
| 存儲空間 / 用戶存儲器的 | ||
| ● 用作閃存文件系統 | 30 Mibyte | |
| ● 作為 RAM | 16 Mibyte | |
| ● 用作通過中央緩沖蓄電池進行輔助緩沖的 RAM | 512 Kibyte | |
| 可能的寫循環次數 / 閃存單元 | 100000 | |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 | ||
| 產品功能 / PROFINET I/O 控制器 | 是 | |
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 | 128 | |
| PN IO IRT 設備數量 / 連接 PROFINET IO 控制器 / 可運行 | 64 | |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 | 4 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 8 Kibyte | |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 8 Kibyte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 240 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 240 byte | |
| 功率數據 / PROFINET CBA | ||
| 遠程互連組的數量 / PROFINET CBA 時 | 64 | |
| 互連數量 / PROFINET CBA 時 / 總計 | 600 | |
| 數據量 | ||
| ● 用作數字輸入端的有效數據 / PROFINET CBA 時 / ***大值 | 8 Kibyte | |
| ● 用作數字輸出端的有效數據 / PROFINET CBA 時 / ***大值 | 8 Kibyte | |
| ● 作為列陣和數據類型的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 8 Kibyte | |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 循環傳輸時 / ***大值 | 250 byte | |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 本地互連時 / ***大值 | 2400 byte | |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶非循環傳輸 | ||
| 更新時間 / 遠程互連 / 非循環傳輸時 / PROFINET CBA 時 | 100 ms | |
| 帶有輸入變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 150 | |
| 帶有輸出變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 150 | |
| 數據量 | ||
| ● 作為帶有輸入變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 | 8 Kibyte | |
| ● 作為帶有輸出變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 | 8 Kibyte | |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶循環傳輸 | ||
| 更新時間 / 遠程互連 / 循環傳輸時 / PROFINET CBA 時 | 10 ms | |
| 帶有輸入變量的遠程互連數量 / PROFINET CBA 時 / 帶循環傳輸 / ***大值 | 250 | |
| 帶有輸出變量的遠程互連數量 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 250 | |
| 數據量 | ||
| ● 作為帶有輸入變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 2000 byte | |
| ● 作為帶有輸出變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 2000 byte | |
| 功率數據 / PROFINET CBA / 通過 PROFINET 的 HMI 變量 / 非循環 | ||
| 可注冊 HMI 站點數量 / 適用于 HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 | 3 | |
| 更新時間 / HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 | 500 ms | |
| HMI 變量數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 200 | |
| 數據量 / 作為 HMI 變量的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 8 Kibyte | |
| 功率數據 / PROFINET CBA / 設備內部互連 | ||
| 內部互連數量 / PROFINET CBA 時 / ***大值 | 300 | |
| 數據量 / 內部互連 / PROFINET CBA 時 / ***大值 | 2400 byte | |
| 功率數據 / PROFINET CBA / 與常數互連 | ||
| 帶有常數的互連數量 / PROFINET CBA 時 / ***大值 | 500 | |
| 數據量 / 用作帶有常數的互連有效數據 / PROFINET CBA 時 / ***大值 | 4000 byte | |
| 功率數據 / PROFINET CBA / PROFIBUS Proxy 功能 | ||
| 產品功能 / PROFINET CBA 時 / PROFIBUS Proxy 功能 | 否 | |
| 功率數據 / 遠程控制 | ||
| 協議 / 支持 | ||
| ● TCP/IP | 是 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 / MIB 支持 | 是 | |
| 協議 / 支持 | ||
| ● SNMP v1 | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 組態軟件 | ||
| ● 需要 | STEP 7 V5.5 SP3 或更高/STEP 7 Professional V12 (TIA Portal) 或更高 | |
| ● 適用于 PROFINET CBA / 需要 | V3.0 SP1 以上版本的 SIMATIC IMAP | |
| 產品功能 / 診斷 | ||
| 產品功能 / 基于網絡的診斷 | 是 | |
| 產品功能 / 交換機 | ||
| 產品裝備 / 交換機 | 是 | |
| 產品功能 | ||
| ● 交換機管理型 | 否 | |
| ● IRT 時 / PROFINET IO 交換機 | 是 | |
| ● 利用 STEP 7 配置 | 是 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● 環冗余 | 是 | |
| ● 冗余管理器 | 是 | |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是 | |
| 產品功能 / 安全 | ||
| 防火墻規格 | 狀態檢查 | |
| 產品功能 / VPN 連接時 | IPSec | |
| 加密運算法類型 / VPN 連接時 | AES-256, AES-192, AES-128, 3DES-168, DES-56 | |
| 驗證法類型 / VPN 連接時 | 預共享密鑰 (PSK)，X.509v3 證書 | |
| 哈希算法類型 / VPN 連接時 | MD5, SHA-1 | |
| 可能的連接數 / VPN 連接時 | 32 | |
| 產品功能 | ||
| ● 網絡應用程序的密碼保護 | 是 | |
| ● ACL - 基于 IP | 是 | |
| ● ACL - 基于 IP 適用于 PLC/路由 | 是 | |
| ● 斷開不必要的服務 | 是 | |
| ● 禁用物理端口通訊 | 是 | |
| ● 非法訪問日志文件 | 否 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是 | |
| 產品功能 / 轉發時間同步 | 是 | |
| 協議 / 支持 | ||
| ● NTP | 是 | |
