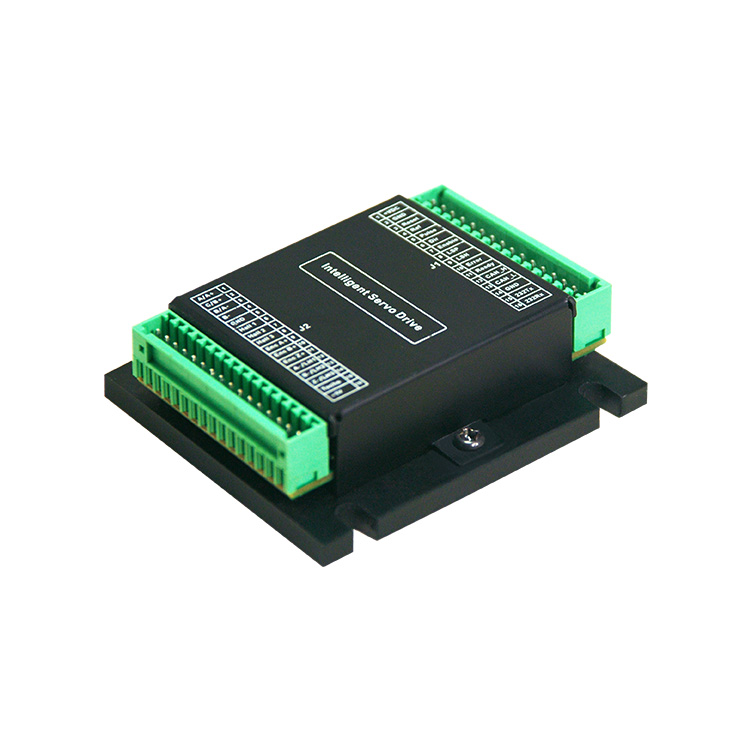

IBL系列微型可編程直流伺服驅動器采用緊湊的封閉式散熱外殼封裝，滿足客戶**有限的安裝空間需要。大功率可達180W，通過IDM系列應用軟件工具，能在同一軟件平臺上為脫離主機運行（Stand-alone）或分布式網絡運動控制應用提供一個高度靈活、多功能、簡單配置、圖形化運動控制編程的理想解決方案。
控制有刷、無刷(AC/DC)、直線、2/3相步進
位置、速度、轉矩控制模式
Step/Dir,0-5V模擬量位置、速度、轉矩輸入控制
RS232，CAN/CANopen通信命令控制
增量編碼器、數字/線性霍爾反饋接口
C/C++/VC/VB/Delph/Labview運動控制函數庫可選
主要特征：
| 伺服驅動器系列 |
IBL系列可編程直流伺服驅動器 |
| 驅動電機 |
微型直流有刷、直流無刷、永磁同步（矢量控制 ) 、 2/3 相步進電機 |
| 外觀結構 |
微小體積(67x58x22mm) |
| 控制模式 |
位置、速度、力矩 |
| 操作模式 |
單軸或多軸（ Master/Slave，可達256個），脫機運行（ Standalone ） |
| 運動模式 |
可編程 T 型或 S 型速度位置曲線、電子齒輪、電子凸輪、 PT/PVT 、外部控制、多個事件觸發等 |
| 控制命令 |
RS232/CAN 通信命令、脈沖+方向、0-5V(±10V可選)模擬量輸入、I/O 輸入 |
| 通信通道 |
RS232,CAN2.0B(可達 1MBit/s) |
| 可選反饋 |
霍爾傳感器+增量編碼器，或僅有增量編碼器，或線性霍爾傳感器 |
可編程數字 I/O 與
模擬量輸入 |
3個可編程數字輸入（使能、左右限位)
2個可編程高速數字差分輸入，可配置為脈沖+方向或編碼器跟隨A,B信號輸入
2個可編程數字輸出
2個0-5V(+-10V可選）模擬量輸入帶內部濾波 |
| 保護 |
過流、短路、接地、過壓、欠壓、I2t、控制錯誤 |
訂貨信息：
| 直流驅動器型號 |
供電電壓
VDC(V) |
連續電流
Ic(A) |
峰值電流
Ip(A) |
輸出功率
(W) |
外形尺寸
(mm) |
通信類型 |
驅動電機 |
可選反饋 |
| IBL3605 A |
12-42 |
5 |
16 |
180 |
67x58x22 |
RS232
CAN |
有刷,無刷
直線,步進 |
霍爾,增量 |

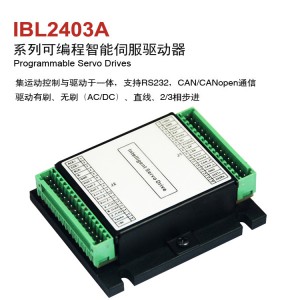

| IBL2403A |
12-28 |
3 |
6 |
70 |
67x58x22 |
RS232
CAN |
有刷,無刷
直線,步進 |
霍爾,增量
|
