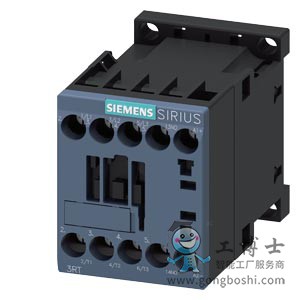

接觸器 220 V AC 50/60 HZ AC3 4 kW 400 V 輔助觸點：1 個常閉觸點， 3 極，規格 S00 螺絲端子

產品***名稱

SIRIUS

產品名稱

接觸器

產品類型名稱

3RT6

綜合技術數據

接觸器的結構尺寸

S00

產品擴展輔助開關

是的

絕緣電壓測定值

690 V

污染程度

3

抗沖擊電壓能力測定值

6 kV

針對安全隔離的***大允許電壓在線圈和主觸點之間符合 EN 60947-1

400 V

耐沖擊性方波沖擊時

● AC 時

6,7g / 5 ms, 4,2g / 10 ms

耐沖擊性正弦沖擊時

● AC 時

10,5g / 5 ms, 6,6g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

30 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

RoHS 指令（日期）

05/01/2012

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

主電路

極數 用于主電路

3

常開觸點數量用于主觸點

3

常閉觸點數量用于主觸點

0

工作電壓

● AC-3 時 測定值 ***大值

690 V

● AC-3e 時 測定值 ***大值

690 V

工作電流

● AC-1 時 ***高 690 V

— 環境溫度 40 °C 時 測定值

22 A

— 環境溫度 60 °C 時 測定值

20 A

● AC-3 時

— 400 V 時 測定值

9 A

— 690 V 時 測定值

6.7 A

● AC-3e 時

— 400 V 時 測定值

9 A

— 690 V 時 測定值

6.7 A

可連接的導線截面在主電路中 AC-1 時

● 60 °C 時 許可***小值

2.5 mm²

● 40 °C 時 許可***小值

4 mm²

工作電流約 200000 次操作循環 AC-4

● 400 V 時 測定值

4.1 A

● 690 V 時 測定值

3.3 A

額定功率

● AC-1 時

— 230 V時 測定值

7.5 kW

— 230 V時 60 °C 時 測定值

7.5 kW

— 400 V 時 60 °C 時 測定值

13 kW

— 690 V 時 60 °C 時 測定值

22 kW

● AC-3 時

— 230 V時 測定值

2.2 kW

— 400 V 時 測定值

4 kW

— 690 V 時 測定值

5.5 kW

● AC-3e 時

— 230 V時 測定值

2.2 kW

— 400 V 時 測定值

4 kW

— 690 V 時 測定值

5.5 kW

額定功率約 200000 次操作循環 AC-4

● 400 V 時 測定值

2 kW

● 690 V 時 測定值

2.5 kW

空載運行頻率

● AC 時

10 000 1/h

開關頻率

● AC-1 時 ***大值

1 000 1/h

● AC-3 時 ***大值

750 1/h

● AC-3e 時 ***大值

750 1/h

● AC-4 ***大值

250 1/h

控制電路/控制

電壓類型控制饋電電壓的

AC

控制饋電電壓 AC 時

● 50 Hz 時 測定值

220 V

● 60 Hz 時 測定值

220 V

工作區要素控制饋電電壓測定值電磁線圈的 AC 時

● 50 Hz 時

0.8 ... 1.1

● 60 Hz 時

0.85 ... 1.1

起動視在功率電磁線圈的 AC 時

● 50 Hz 時

27 VA

● 60 Hz 時

31.7 VA

感應功率因數 對于線圈的起動功率

● 50 Hz 時

0.8

● 60 Hz 時

0.81

停機視在功率電磁線圈的 AC 時

● 50 Hz 時

4.2 VA

● 60 Hz 時

4.8 VA

感應功率因數 對于線圈的停機功率

● 50 Hz 時

0.25

● 60 Hz 時

0.25

輔助電路

常閉觸點數量用于輔助觸點 無延遲轉換的

1

常開觸點數量用于輔助觸點 無延遲轉換的

0

工作電流 AC-12 時 ***大值

10 A

工作電流 AC-15 時

● 230 V時 測定值

10 A

● 400 V 時 測定值

3 A

● 690 V 時 測定值

1 A

工作電流 DC-12 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

3 A

● 220 V 時 測定值

1 A

工作電流 DC-13 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

1 A

● 220 V 時 測定值

0.3 A

接觸可靠性輔助觸頭的

每?jī)|次操作轉換有一次錯接(17V, 1mA)

UL/CSA 額定數據

輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值

5 hp

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— 對于相配類型2 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

● 用于輔助開關的短路保護 需要

保險絲gL/gG: 10A

裝入/固定/外廓尺寸

裝入位置

可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°

緊固類型

按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊

● 并排裝配

是的

高度

57.5 mm

寬度

45 mm

深度

73 mm

須遵守間距單列式安裝的側向地

0 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線

2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于主觸點

2x (20 ... 16), 2x (18 ... 14), 2x 12

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (20 ... 16), 2x (18 ... 14), 2x 12

安全

產品功能鏡像觸點符合 IEC 60947-4-1

是的

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全
