產品型號說明

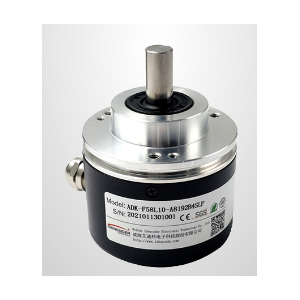

法蘭形式為夾緊、絲孔安裝,主尺寸為38mm,出線方式為電纜側出,實心軸直徑為6mm;單圈***式,單圈分辨率為4096;工作電壓為8~30VDC,輸出方式為SSI格雷碼輸出。
使用說明
1、波形時序:
2、時序說明:
說明:編碼器采用SSI同步串行接口協議,***位置值在主控者發出的時鐘脈沖的控制下,從***高有效位(MSB)開始同步傳輸;當沒有傳輸時,時鐘線和數據線都為高電平。在時鐘信號的***個下降沿,編碼器的當前位置值被載入,在隨后的時鐘上升沿,載入的位置數據被送出,當傳送完所有位置數據后,時鐘信號回到高電平,數據也回到高電平。
T=1/f,100KHz<時鐘頻率≤2MHz
MSB=數據位高位(起始位)
LSB=數據位低位(末位)
Tm=單穩態觸發時間
TP=時間間隙>20uS
3、讀取說明
主機發起對編碼器位置數據的讀取,空閑時,時鐘和數據信號電平都為高電平,當主機的時鐘信號下降沿到來,單穩電路被激活,編碼器鎖存當前的位置數據。當***個時鐘信號上升沿到來,數據的***高位(MSB)被放到數據信號輸出線上,然后時鐘信號下降沿到來,主機將讀出穩定的MSB。重復N個時鐘信號,N位數據傳送結束。時鐘信號電平拉高,編碼器數據信號電平先拉低,時長Tm后,單穩態電路釋放,數據電平再次拉高。
4、功能線的使用:
Preset置位線:當置位線與電源線正極短接(>100ms)時,編碼器當前位置數據置位為零。
CW/CCW方向線:當方向線與電源正極短接后,編碼器計數方向變?yōu)樵O(shè)定方向的反方向。默認面對軸,順時針旋轉軸,編碼器位置數據增加。
不使用置位線或方向線時,可接0V或懸空。
機械尺寸圖
