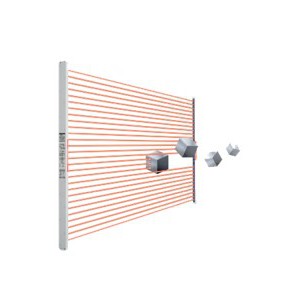

| 訂貨產品號 |
NA2-N20 |
| 型號 |
NA2-N20 |
| 檢測高度 |
380mm |
| 檢測距離 |
5m |
| 光軸間距 |
20mm |
| 檢測物體 |
φ30mm以上不透明體(完全遮光物體) |
| 電源電壓 |
12～24V DC±10％ 脈動P-P10％以下 |
| 消耗電量:投光器:作業指示燈ON |
1.0W以下
(注)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)電源電壓為12V時
投光器的消耗電流為：0.7W÷12V≈0.058A＝58mA |
| 消耗電量:投光器:作業指示燈OFF |
0.9W以下
(注)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)電源電壓為12V時
投光器的消耗電流為：0.7W÷12V≈0.058A＝58mA |
| 消耗電量:受光器:作業指示燈ON |
1.0W以下
(注)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)電源電壓為12V時
投光器的消耗電流為：0.7W÷12V≈0.058A＝58mA |
| 消耗電量:受光器:作業指示燈OFF |
0.9W以下
(注)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)電源電壓為12V時
投光器的消耗電流為：0.7W÷12V≈0.058A＝58mA |
| 輸出 |
NPN開路集電極晶體管
***大流入電流：100mA
外加電壓：30V DC以下(輸出和0V之間)
剩余電壓：1V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時) |
| 輸出:輸出動作 |
所有光軸入光時ON(一個或多個光軸遮光時OFF) |
| 輸出:短路保護 |
配備 |
| 反應時間 |
10ms以下(使用防干擾功能時12ms以下) |
| 指示燈:投光器 |
投光指示燈： 綠色LEDx2(投光時亮起、設定頻率A時1個LED亮起、設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時、亮起、閃爍或熄滅、由工作模式開關選擇亮起形式) |
| 指示燈:受光器 |
工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈：紅色LED(當使用作業指示燈輸入時、亮起、閃爍或熄滅、由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時、由于短路保護電路的操作、穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。 |
| 防干擾功能 |
配備 |
| 投光停止功能 |
配備 |
| 環境性能:保護構造 |
IP40(IEC) |
| 環境性能:使用環境溫度 |
－10～＋55℃(注意不可結露、結冰)、存儲時：-10～＋60℃ |
| 環境性能:使用環境濕度 |
35～85％RH、存儲時：35～85％RH |
| 環境性能:使用環境照明度 |
白熾燈：受光面照明度3,000lx以下 |
| 環境性能:耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
| 環境性能:絕緣電阻 |
所有電源連接端子與外殼之間、20MΩ以上、基于DC250V的高阻表 |
| 環境性能:耐振動 |
頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 |
| 環境性能:耐沖擊 |
加速度500m/s2(約50G) X,Y和Z方向各3次 |
| 投光元件 |
紅外線LED |
| 材質 |
外殼：耐熱ABS
前罩：聚酯
顯示罩：丙烯 |
| 電纜 |
0.2mm2 4芯橡皮電纜、長3m |
| 電纜延長 |
使用0.2mm2以上的電纜時、投光器和受光器的全長均可延長至25m |
| 重量(包括投光器和受光器) |
本體重量：約500g
包裝重量：約700g |
