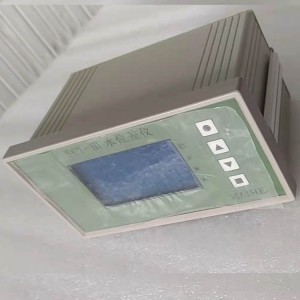

SW-II水位儀是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有模擬量信號輸出以便組網的智能型水位測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。是各種江河、湖泊、水電站、灌區、泵站等場所水位的測控裝置。

儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電***保存。該儀表擁有RS485、繼電器、4－20mA多種輸出接口，便于組成網絡控制系統。

SW-II儀表結構簡單、外觀美觀、使用方便、可長期連續運行。

二、特點

1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電***記憶功能；參數設定密碼保護。

2、采用ModbusRTU通訊協議，波特率9600，可直接接入支持Modbus-RTU 協議設備的PLC、上位機組態軟件的通訊網絡中。

4、 小型化、閘門開度測量，中文液晶顯示清晰、直觀，人機交流方便。

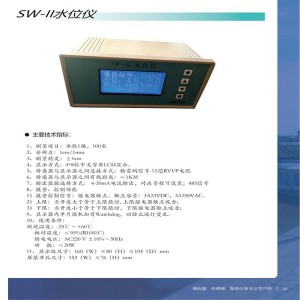

三、技術參數

1、測量項目：水位1路，100米

2、分辨力：1cm/1mm

3、測量精度：±1cm

4、顯示方式：4*8位中文字庫LCD顯示。

5、傳感器與顯示器之間連接方式：格雷碼信號-15芯RVVP電纜

6、傳感器與顯示器之間有線距離：≤1KM

7、輸出數據遠傳方式： 4-20mA電流輸出，對應量程可設置；485信號

8、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC。

2）上限：當開度大于等于上限值時, 上限繼電器觸點吸合;

3）下限：當開度小于等于下限值時，下限繼電器觸點吸合;

9、顯示器內單片微機加有Watchdog，以防止運行變亂。

10、使用條件：

環境溫度：-25℃ ~ +60℃

     相對濕度：≤95%(RH40℃)

     供電電壓：AC220 V ±10%～50Hz

     功    耗：≤20W

11、顯示儀尺寸：160（W）×80（H）×105（D）mm

屏裝開孔尺寸：152（W）×76（H）mm

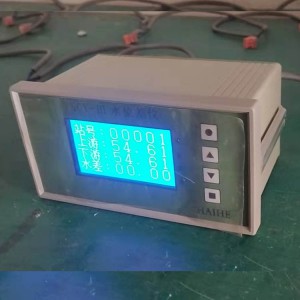

四、 前面板布置圖和后面板接線特性（顯示器前、后面圖如下圖所示）

上面一排插座特性，定義參見下表（輸入格雷碼信號）:
