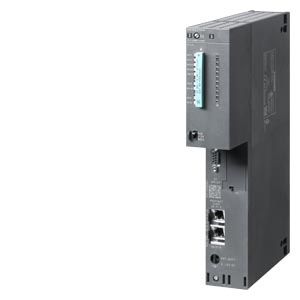

西門子PLC 6ES7417-4XT07-0AB0 S7-400 CPU模塊 CPU 417-4
 |
SIMATIC S7-400，CPU 417-4 中央處理器，帶： 內存 32 MB， （16 MB 代碼；16 MB 數據）， 第 1 個 MPI 接口 12 MBIT/S; 第 2 個 PROFIBUS DP 接口， 第 3/4 個 SS IFM 模塊接口，可插拔 |
| 一般信息 |
| 產品類型標志 |
CPU 417-4 |
| 硬件功能狀態 |
01 |
| 固件版本 |
V7.0 |
| 產品功能 |
| ● 時鐘同步模式 |
是; 僅在 PROFIBUS 處 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 V5.4 以上版本（帶硬件支持包 HSP 261） |
| 運行中的 CiR 配置 |
| CiR 同步時間，基本負載 |
60 ms |
| CiR 同步時間，每個輸入/輸出字節的時間 |
7 µs |
| 電源電壓 |
| 額定值 (DC) |
通過系統電壓進行電壓供給 |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
1.3 A |
| 來自背板總線 DC 5 V，***大值 |
1.6 A |
| 來自背板總線 DC 24 V，***大值 |
600 mA; 每個 DP 接口 150 mA |
| 來自 DC 5 V 接口，***大值 |
90 mA; 在每個 DP 接口處 |
| 功率損失 |
| 功率損失，典型值 |
6.5 W |
| 功率損失，***大值 |
8 W |
| 存儲器 |
| 存儲器類型 |
RAM |
| 工作存儲器 |
| ● 集成 |
32 Mbyte |
| ● 集成（用于程序） |
16 Mbyte |
| ● 集成（用于數據） |
16 Mbyte |
| ● 可擴展 |
否 |
| 裝載存儲器 |
| ● 可擴展 FEPROM |
是; 附帶存儲卡（閃存） |
| ● 可擴展 FEPROM，***大值 |
64 Mbyte |
| ● 集成 RAM，***大值 |
1 Mbyte |
| ● 可擴展 RAM |
是; 附帶存儲卡 (RAM) |
| ● 可擴展 RAM，***大值 |
64 Mbyte |
| 緩沖 |
| ● 存在 |
是 |
| ● 帶電池 |
是; 所有數據 |
| ● 不帶電池 |
否 |
| 蓄電池 |
| 緩沖器電池 |
| ● 緩沖器電流，典型值 |
225 µA; 至 40 °C |
| ● 緩沖器電流，***大值 |
1 275 µA |
| ● 緩沖器時間，***大值 |
參見組件數據參考手冊，第 3.3 章 |
| ● CPU 上的外部緩沖器電壓供電 |
5 V DC 至 15 V DC |
| CPU-處理時間 |
| 對于位運算，典型值 |
7.5 ns |
| 對于字運算，典型值 |
7.5 ns |
| 對于定點運算，典型值 |
7.5 ns |
| 對于浮點運算，典型值 |
15 ns |
| CPU-組件 |
| DB |
| ● 數量，***大值 |
16 000; 數字條：1 至 16000 |
| ● 容量，***大值 |
64 kbyte |
| FB |
| ● 數量，***大值 |
8 000; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| FC |
| ● 數量，***大值 |
8 000; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
