原產地： 德國

類別： 工業設備 / 制版、印刷設備

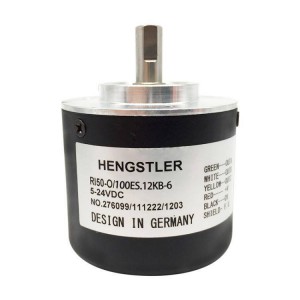

產品規格︰ 增量式編碼器：軸徑為6mm；外徑為40mm；600線；直流10~30v供電；圓形安裝法蘭；采用推拉輸出方式。

產品優點︰ 德國原裝，推拉輸出，性能價格比較高.

主要市場︰ 包裝、印刷、及其他精密機器





● 多種規格型號

● 長壽命設計

● 多種接口形式 增量式旋轉編碼器 f10　f14　f15　f18　f21　m15　m21　ri30　ri32　ri36　ri38　ri41 ri42　ri58　ri76　s21　● 中空軸編碼器　防爆工業旋轉編碼器 式旋轉編碼器 ac36　ac58　ac110　ad58

產品名稱： hengstler 值編碼器

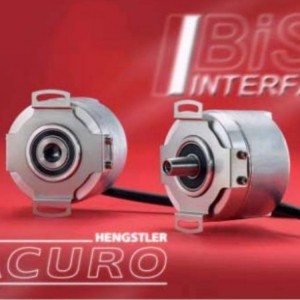

產品介紹： 性能**的德國亨士樂 ac58全系列式編碼器特點如下： *型號規格齊全，可以滿足不同場合的選型要求（單圈、多圈）*可以完全兼容ra58的全部功能，可以找到相應的型號與之對應*新optoasic及單芯片技術，診斷l(xiāng)ed，**安全監視概念*高精度，大量程，高精度17位—13.1萬線/圈*多種輸出接口方式：ssi、biss、并行輸出；總線輸出：profibus dp,devicenet,can,interbus*標準化的58毫米外徑設計，小于55毫米長度的緊湊型設計，夾緊法蘭、同步法蘭、空心軸套型多種安裝形式*極寬的溫度工作范圍：－40℃--100℃，抗沖擊，耐震動*功耗極低，且具有電源過壓極性保護功能*預置開關，分辨率方向參數化�？梢允褂媒M態軟件進行設置*防護等級:外殼ip67,轉軸ip64或ip67(有軸型)*可以連接小型“tico”計數器，快速診斷

增量式編碼器是一種測量設備轉動的傳感器。如果與一些機械

轉換設備如齒輪傳動等設備配合，增量式編碼器同樣也

能用于測量線形位移。編碼器將根據位置的變化產生相應的輸

出信號。

通過光電轉換裝置，一塊被條狀光柵編碼的由金屬，塑料，玻

璃經特殊工藝加工的轉盤被安裝在軸承上，隨著轉盤的轉動將

影響由紅外二極管發射的信號。轉盤上刻度數的多少代表分辨

率的高低（每轉測量的點數多少）。紅外光線經過光盤過濾

后由接收器接收并進行電子信號處理。后信號就以規則的方

波信號輸出.

增量式編碼器的應用場合：

郵政系統

火車或地鐵的關門裝置

臺式機器人

光學鏡片打磨設備

測繪儀

光學波導測試儀

印刷機械

波封焊

鉆孔設備

標簽設備

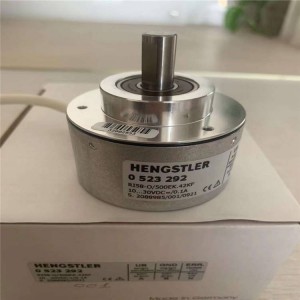

增量式編碼器型號有： RI30-O/RI32-O/RI36-O/RI38-O/RI41-O/RI42-O/RI58-O/RI59-O/RIS58-O/RX70-I/RI36-H/ RI58-H/RI58-D/RI76TD/RIS58-H。 型號具體有：RI58-D/600EF.47IB，RI41-O/200ER.11KB，RI58-O/1024ES.41RD，RI58-O/1024EK42KB，RI58-0/0250AK.42TD，RI-58-D/600EF 47IB 可以完全兼容RA58系列使用。AC58的型號格式為：AC58/0360 A 1 0 KS C O (單圈) AC58/1213 E K.42 DP Z （多圈）

型號具體有：AC58/1212.EK72 PBB，AC58/0013EK.72SGB，AC58/1213EK 42SGB，AC58/0013EK42SGB，

AC58/1213EK 42 DPZ，AC58/0013EK 42D9Z；

GEBER AC58/0012ES.41SCD

GEBER AC58/0014EQ.76SGH

GEBER AC58/0010EQ.42PGB

GEBER AC58/0022EK.72SGB-K0

GEBER AC58/0022EK.72SGB-W0

GEBER AC58/0013EK.72PGB-K0

GEBER AC58/0017EQ.42SBB-F0

GEBER           AC58/0012EF.47OLR

GEBER AC58/0016EF.47SBB

GEBER AC58/0012AQ.76PB9                   【多圈AC58/0012AQ.76PB9亨士樂編碼器】

GEBER          AC58/0014AS.71BIB

GEBER AC58/0017EK.72BID

GEBER AC58/0010ES.41SCD

GEBER AC58/1213ES.71OLI

GEBER AC58/1219AF.47SBB

GEBER AC58/1214ES.41OLZ

GEBER AC58/1219AF.47BEB

GEBER AC58/1213EK.42SGB-P0

GEBER AC58/1212EQ.42PBA-A1-F

GEBER AC58/1214ES.41SGB-A25

GEBER AC58/1213EK.42SGB-V0-I

GEBER AC58/1213EF.49SGB

GEBER AC58/1212EF.47I3I

GEBER AC58/1212EF.47ECR

GEBER AC58/1212EQ.42SPH

GEBER AC58/1214AS.71SBG

GEBER AC58/1212ES.71PGB-K0

GEBER AC58I1212EK.47SOB

GEBER AC58/1213EF.47OLD

GEBER AC58/1212EQ.76PBA

GEBER AC58/1217EK.42SGB-K0

GEBER AC58/1213EF.42SGB-D0

GEBER AC58/1213EF.47OLH

GEBER AC58/1212EK.42SHH

GEBER AC58/1212AF.47SBB-K0





標準工作特性

機械特性

外徑：58mm

軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）

轉速：10000 RPM（連續），12000（短時）

電氣特性

電源電壓：DC 10~30V

空載電流：200mA

環境特性

軸端防護等級（EN60529）：IP64或IP67

外殼防護等級（EN60529）：IP64

工作溫度：-10°C~+60°C

儲存溫度：-25°C~+85°C







0567281  AC58/0012AF.42PGB
