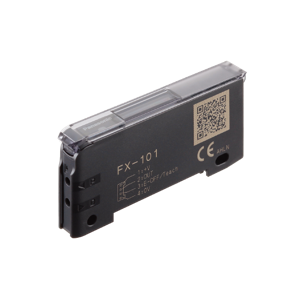

松下 數字光纖傳感器FX-101P-CC2
| 訂貨產品號 |
FX-101P-CC2 |
| 型號 |
FX-101P-CC2 |
| 電源電壓 |
12～24V DC±10％ 脈動P-P10％以下 |
| 消耗功率 |
通常時：720mW以下(電源電壓24V時、消耗電流30mA以下)
ECO模式時：600mW以下(電源電壓24V時、消耗電流25mA以下) |
| 輸出 |
PNP開路集電極晶體管
***大源電流：100mA
外加電壓：30V DC以下(輸出和+V之間)
剩余電壓：1.5V以下(源電流為100mA時) |
| 輸出:輸出動作 |
可用SET模式切換入光時ON/非入光時ON |
| 輸出:短路保護 |
配備 |
| 外部輸入 |
PNP無觸點輸入
信號條件
High：+4V～+V DC(流入電流0.5～3mA)
Low：0～+0.6V DC或斷開
輸入阻抗：約10kΩ |
| 反應時間 |
投光頻率0：250μs以下(出廠狀態)
投光頻率1：450μs以下
投光頻率2：500μs以下
投光頻率3：600μs以下 |
| 靈敏度設定方法 |
2點教導/限定教導/全自動教導 |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 數值顯示 |
4位(綠色)+4位(紅色)LCD顯示 |
| 設定靈敏度微調功能 |
配備 |
| 定時器功能 |
接通延遲定時器/斷開延遲定時器 可調節有效或無效
[定時器時間：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms] |
| 投光量可調節功能 |
3個等級＋自動設定(從2007年12月生產的部分起) |
| 防干擾功能 |
配備 可調節有效或無效 |
| 耐環境性:使用環境溫度 |
-10～+55℃(4～7臺貼近安裝時：-10～+50℃、8～16臺貼近安裝時：-10～+45℃)(注意不可結露、結冰)、存儲時：-20～+70℃ |
| 耐環境性:使用環境濕度 |
35～85％RH、存儲時：35～85％RH |
| 耐環境性:使用環境照明度 |
白熾燈：受光面照明度3,000Rx以下 |
| 耐環境性:耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間
(注)：耐電壓和絕緣電阻值僅適用于放大器單件。 |
| 耐環境性:絕緣電阻 |
所有電源連接端子與外殼之間、20MΩ以上、基于DC250V的高阻表
(注)：耐電壓和絕緣電阻值僅適用于放大器單件。 |
| 耐環境性:耐振動 |
頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 |
| 耐環境性:耐沖擊 |
加速度98m/s2(約10G) X,Y和Z方向各5次 |
| 投光元件(調制式) |
紅色LED(投光波峰波長：643nm) |
| 材質 |
外殼保護罩：聚碳酸酯
按鍵開關：聚碳酸酯
光纖鎖桿：PBT |
| 連接方式 |
連接器連接式
(注)：型號名末尾沒有“-CC2”的機型不附帶連接器電纜(CN-14A-C2)。請務必使用另售的帶連接器電纜CN-14A(-R)-C□、連接器CN-14A或日本壓接端子制造株式會社生產的連接器(觸頭：SPHD-001T-P0.5、外殼：PAP-04V-S)。 |
| 配線長度 |
0.3mm2以上的電纜全長可延長至100m |
| 重量 |
本體重量：約15g
包裝重量：約75g |
| 附屬品 |
CN-14A-C2(帶連接器電纜、長2m)：1根 |
