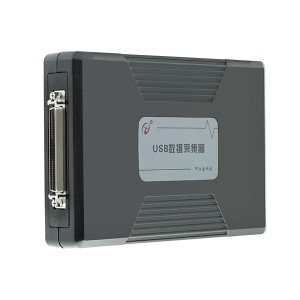

產品簡介
16位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
指標參數
功能特點：
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。
3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
|
AI模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
輸入通道
|
32通道（RSE、NRSE）； 16通道（DIFF）
|
|
輸入量程
|
±10V、±5V、±2V、±1V
|
|
采樣率
|
250Ksps（USB3150）；500Ksps（USB3151）
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K點FIFO
|
|
觸發方式
|
開始觸發、參考觸發、暫停觸發
|
|
觸發類型
|
模擬邊沿、模擬窗、數字邊沿
|
|
AO模擬量輸出
|
輸出通道
|
4路16位同步輸出
|
|
轉換速率
|
250Ksps（USB3150）；500Ksps（USB3151）
|
|
量程
|
±10V
|
|
存儲器深度
|
4K點FIFO
|
|
生成模式
|
單點（按需）生成、有限點生成、連續生成
|
|
CTR計數器
|
通道數
|
2路32位
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器)
|
|
CO：脈沖輸出
|
|
CTR采樣方式
|
CI：按需單點采樣
|
|
CO：?jiǎn)吸c(diǎn)（按需）生成、有限點生成、連續生成
|
|
DIO
|
16路（Port0 8路，Port1 8路，復用PFI0~7）、程控I/O方向與狀態
|
|
1路+5V、200mA電源輸出
|
|
軟件自動校準
|
|
支持多卡同步
|
