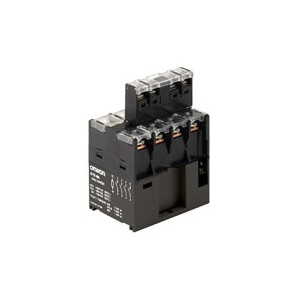

歐姆龍繼電器 功率繼電器 G7Z系列 設置內置用 G7Z-2A2B-02Z 4極+2極
點擊圖片查看原圖
品牌： 歐姆龍
名稱： 功率繼電器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-04-27 23:13
瀏覽次數： 155
詢價
店鋪基本資料信息

 產品詳細說明

額定規格

操作線圈



項目 額定電流
(mA)		 線圈電阻 (Ω) 動作電壓 復位電壓 ***大容許電壓 消耗功率 (W)
額定電壓 (V) 額定電壓的比例
DC 12 308 39 75%以下 10%以上 110% 約3.7
14 154 156



注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，線圈電阻為±15％。
2. 動作特性指的是線圈溫度為+23℃時的值。
3. ***大容許電壓是指，在環境溫度為＋23℃時，繼電器線圈操作電源的變化范圍內的***大值。不是連續容許。

開關部（接點部）

繼電器本體



型號 G7Z-4A-□Z (-R)、G7Z-3A1B-□Z (-R)、G7Z-2A2B-□Z (-R)
負載 電阻負載 感性負載
cosφ＝0.3		 電阻負載
L/R＝1ms
項目
接觸構造 雙斷開
接點材質 Ag合金
額定負載 a接點 AC440V 40A AC440V 22A DC110V 5 A
b接點 AC440V 25 A AC440V 10A DC110V 5 A
額定通電電流 a接點 40A *
b接點 25 A
接點電壓的***大值 AC480V DC125V
接點電流的***大值 a接點 40A 22A 5 A
b接點 25 A 10A 5 A
開關容量的***大值 a接點 17,600VA 9,680VA 550W
b接點 11,000VA 4,400VA 550W
故障率 P水準(參考值) DC24V 2A



注： G7Z的輔助接點模塊的額定規格，與輔助接點模塊G73Z相同。
* 繼電器本體＋補助接點模塊套件為＋45～＋60℃情況下、連續通電電流40A降低0.7A/℃。

輔助接點模塊



型號 G73Z-20Z-R、G73Z-11Z-R、G73Z-02Z-R G73Z-20Z、G73Z-11Z、G73Z-02Z
項目 負載 電阻負載 感性負載
cosφ＝0.3		 電阻負載
L/R＝1ms		 電阻負載 感性負載
cosφ＝0.3		 電阻負載
L/R＝1ms
接觸構造 單斷開 雙斷開
接點材質 Au包層+AgNi Au包層+Ag
額定負載 AC440V 1A AC440V 0.5 A DC110V 0.5 A AC440V 1A AC440V 0.5 A DC110V 0.5 A
額定通電電流 1A 1A
接點電壓的***大值 AC480V DC125V AC480V DC125V
接點電流的***大值 1A 0.5 A 1A 0.5 A
開關容量的***大值 440VA 220VA 55W 440VA 220VA 55W
故障率 P水準(參考值) DC1V 1mA DC5V 1mA



性能



型號 繼電器本體+輔助接點模塊套件*5 輔助接點模塊
項目 負載 G7Z-4A-□Z (-R)、
G7Z-3A1B-□Z (-R)、
G7Z-2A2B-□Z (-R)		 G73Z-20Z-R、
G73Z-11Z-R、
G73Z-02Z-R		 G73Z-20Z、
G73Z-11Z、
G73Z-02Z
接觸電阻*1 400mΩ以下 100mΩ以下
動作時間*2 50ms以下
復位時間*2 50ms以下
***大開關頻率 機械 1,800次/h
額定負載 1,200次/h
絕緣電阻*3 1,000MΩ以上
耐電壓 線圈-接點之間 AC4,000V 50/60Hz 1min. ―
異極接點間 AC4,000V 50/60Hz 1min.
同極接點間 AC2,000V 50/60Hz 1min
耐沖擊電壓 線圈-接點之間 10kV 1.2×50μs ―
異極接點間 10kV 1.2×50μs
同極接點間 4.5kV 1.2×50μs 3.0kV 1.2×50μs 4.5kV 1.2×50μs
振動 耐久 10～55～10Hz 單振幅0.5mm (雙振幅1.0mm)
誤動作 a接點：10～55～10Hz 單振幅0.5mm (雙振幅1.0mm)
b接點：10～32～10Hz 單振幅0.5mm (雙振幅1.0mm)
沖擊 耐久 螺釘安裝時：700m/s2、DIN導軌安裝時：500m/s2
誤動作 a接點：100m/s2
b接點：25m/s2
耐久性 機械 100萬次以上(接點無負載、開關頻率1,800次/h)
電氣*4 AC電阻負載：8萬次
AC感性負載：8萬次
DC電阻負載：10萬次
(額定負載、開關頻率1,200次/小時)
故障率 P水準(參考值) *6 DC24V 2A DC1V 1mA DC5V 1mA
使用環境溫度 -25～+60℃ (無結冰、結露)
使用環境濕度 5～85%RH
質量 約330g 約18g



注： 上述值為初始值。
*1. 測量條件：繼電器本體（G7Z）：DC5V 1A電壓下降法。輔助接點模塊（G73Z）：DC5V 0.1A電壓下降法。
*2. 測量條件：環境溫度＋23℃、外加額定電壓時，不包括接點跳動。
*3. 測量條件：DC1,000V絕緣電阻計測量與耐電壓項目中相同的部位。
*4. 環境溫度條件：+23℃
*5. G7Z的輔助接點模塊，與輔助接點模塊G73Z相同。
*6. 該值為開關頻率1,800次/h的值。

國際標準認證

UL標準認證（文件No.E41643）



項目 輔助接點
接觸構造		 型號 極數 接點額定值
繼電器
本體
+
輔助接點
模塊套件		 單斷開型 G7Z-4A-20Z-R
G7Z-4A-11Z-R
G7Z-4A-02Z-R
G7Z-3A1B-20Z-R
G7Z-3A1B-11Z-R
G7Z-3A1B-02Z-R
G7Z-2A2B-20Z-R
G7Z-2A2B-11Z-R
G7Z-2A2B-02Z-R		 4極+2極
(繼電器 本體
+
輔助接點)		 N.O.
(a接點)		 繼電器本體 40A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
22A 480V AC60Hz
(General Use)
輔助接點 D300 (通電電流1A)
N.C.
(b接點)		 繼電器本體 25 A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
10A 480V AC60Hz
(General Use)
輔助接點 D300 (通電電流1A)
雙斷開型 G7Z-4A-20Z
G7Z-4A-11Z
G7Z-4A-02Z
G7Z-3A1B-20Z
G7Z-3A1B-11Z
G7Z-3A1B-02Z
G7Z-2A2B-20Z
G7Z-2A2B-11Z
G7Z-2A2B-02Z		 N.O.
(a接點)		 繼電器本體 40A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
22A 480V AC60Hz
(General Use)
輔助接點 D300 (通電電流1A)
N.C.
(b接點)		 繼電器本體 25 A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
10A 480V AC60Hz
(General Use)
輔助接點 D300 (通電電流1A)
繼電器本體 ― G7Z-4A
G7Z-3A1B
G7Z-2A2B		 4極
(繼電器
本體)		 N.O.
(a接點)		 (繼電器本體) 40A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
22A 480V AC60Hz
(General Use)
N.C.
(b接點)		 25 A 480V AC60Hz
(Resistive)
5 A 120V DC (Resistive)
10A 480V AC60Hz
(General Use)
輔助接點
模塊		 單斷開型 G73Z-20Z-R
G73Z-11Z-R
G73Z-02Z-R		 2極
(輔助接點
模塊)		 N.O.
(a接點)		 (輔助接點) D300 (通電電流1A)
N.C.
(b接點)		 D300 (通電電流1A)
雙斷開型 G73Z-20Z
G73Z-11Z
G73Z-02Z		 N.O.
(a接點)		 D300 (通電電流1A)
N.C.
(b接點)		 D300 (通電電流1A)





項目 輔助接點
接觸構造		 型號 試驗次數 操作線圈
額定值		 類別 Listed/
Recognized
繼電器
本體
+
輔助接點
模塊套件		 單斷開型 G7Z-4A-20Z-R
G7Z-4A-11Z-R
G7Z-4A-02Z-R
G7Z-3A1B-20Z-R
G7Z-3A1B-11Z-R
G7Z-3A1B-02Z-R
G7Z-2A2B-20Z-R
G7Z-2A2B-11Z-R
G7Z-2A2B-02Z-R		 80,000次 12、24V
DC		 NLDX2、
NLDX8		 Recognized
100,000次
100,000次
―
100,000次
―
雙斷開型 G7Z-4A-20Z
G7Z-4A-11Z
G7Z-4A-02Z
G7Z-3A1B-20Z
G7Z-3A1B-11Z
G7Z-3A1B-02Z
G7Z-2A2B-20Z
G7Z-2A2B-11Z
G7Z-2A2B-02Z		 80,000次 12、24V
DC		 NLDX2、
NLDX8		 Recognized
100,000次
100,000次
―
100,000次
―
繼電器本體 ― G7Z-4A
G7Z-3A1B
G7Z-2A2B		 80,000次 12、24V
DC		 NLDX2、
NLDX8		 Recognized
100,000次
100,000次
100,000次


輔助接點
模塊		 單斷開型 G73Z-20Z-R
G73Z-11Z-R
G73Z-02Z-R		 ― ― NLDX2、
NLDX8		 Recognized

雙斷開型 G73Z-20Z
G73Z-11Z
G73Z-02Z		 ― NLDX2、
NLDX8




CSA標準認證（CSA認證在cUL取得）
TUV標準認證 (標準號 EN60947-4-1、認證號 R50079155）



項目 輔助接點
接觸構造		 型號 極數 接點額定值
繼電器
本體
+
輔助接點
模塊套件		 單斷開型 G7Z-4A-20Z-R
G7Z-4A-11Z-R
G7Z-4A-02Z-R
G7Z-3A1B-20Z-R
G7Z-3A1B-11Z-R
G7Z-3A1B-02Z-R
G7Z-2A2B-20Z-R
G7Z-2A2B-11Z-R
G7Z-2A2B-02Z-R		 4極+2極
(繼電器
本體+
輔助接點)		 N.O.
(a接點)		 繼電器 本體 AC-1：40A 440V 50/60Hz
AC-3：16A 440V 50/60Hz
DC-1：5 A 110V
輔助接點 AC-15：0.3A 440V 50/60Hz
DC-13：0.3A 110V
N.C.
(b接點)		 繼電器 本體 AC-1：25 A 440V 50/60Hz
DC-1：5 A 110V
輔助接點 AC-15：0.3A 440V 50/60Hz
DC-13：0.3A 110V
雙斷開型 G7Z-4A-20Z
G7Z-4A-11Z
G7Z-4A-02Z
G7Z-3A1B-20Z
G7Z-3A1B-11Z
G7Z-3A1B-02Z
G7Z-2A2B-20Z
G7Z-2A2B-11Z
G7Z-2A2B-02Z		 N.O.
(a接點)		 繼電器 本體 AC-1：40A 440V 50/60Hz
AC-3：16A 440V 50/60Hz
DC-1：5 A 110V
輔助接點 AC-15：0.5 A 440V 50/60Hz
DC-13：0.5 A 110V
N.C.
(b接點)		 繼電器 本體 AC-1：25 A 440V 50/60Hz
DC-1：5 A 110V
輔助接點 AC-15：0.5 A 440V 50/60Hz
DC-13：0.5 A 110V
繼電器
本體		 ― G7Z-4A
G7Z-3A1B
G7Z-2A2B		 4極
(繼電器
本體)		 N.O.
(a接點)		 (繼電器 本體) AC-1：40A 440V 50/60Hz
AC-3：16A 440V 50/60Hz
DC-1：5 A 110V
N.C.
(b接點)		 AC-1：25 A 440V 50/60Hz
DC-1：5 A 110V
輔助接點
模塊		 單斷開型 G73Z-20Z-R
G73Z-11Z-R
G73Z-02Z-R		 2極
(輔助接點
模塊)		 N.O.
(a接點)		 (輔助接點) AC-15：0.3A 440V 50/60Hz
DC-13：0.3A 110V
N.C.
(b接點)		 AC-15：0.3A 440V 50/60Hz
DC-13：0.3A 110V
雙斷開型 G73Z-20Z
G73Z-11Z
G73Z-02Z		 N.O.
(a接點)		 AC-15：0.5 A 440V 50/60Hz
DC-13：0.5 A 110V
N.C.
(b接點)		 AC-15：0.5 A 440V 50/60Hz
DC-13：0.5 A 110V



CCC認證



項目 輔助接點接觸構造 型號 標準號 認證號
繼電器 本體+
輔助接點模塊套件		 單斷開型 G7Z-4A-20Z-R
G7Z-4A-11Z-R
G7Z-4A-02Z-R
G7Z-3A1B-20Z-R
G7Z-3A1B-11Z-R
G7Z-3A1B-02Z-R
G7Z-2A2B-20Z-R
G7Z-2A2B-11Z-R
G7Z-2A2B-02Z-R		 GB/T 14048.4 2009010304361493
雙斷開型 G7Z-4A-20Z
G7Z-4A-11Z
G7Z-4A-02Z
G7Z-3A1B-20Z
G7Z-3A1B-20Z
G7Z-3A1B-11Z
G7Z-3A1B-02Z
G7Z-2A2B-20Z
G7Z-2A2B-11Z
G7Z-2A2B-02Z		 GB 14048.4
繼電器 本體 ― G7Z-4A
G7Z-3A1B
G7Z-2A2B		 GB/T 14048.4
