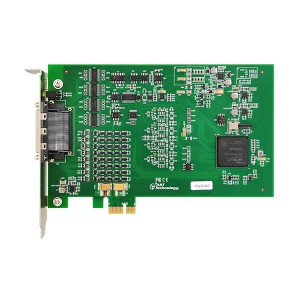

多功能數據采集卡；該系列板卡提供 64 RSE / NRSE通道或32通道DIFF模擬量輸入； 8路帶緩沖數字I/O；提供32路可編程DIO及2路多功能計數器。
指標參數
|
參數
|
AI
|
CTR
|
DIO
|
|
型號
|
分辨率
|
采樣速率
|
通道數
|
通道數
|
通道數
|
|
PCIe5634D
|
16bit
|
500Ksps
|
64路單端/32路差分
|
2路
|
32路
|
|
PCIe5635D
|
16bit
|
500Ksps
|
32路單端/16路差分
|
1路
|
16路
|
|
PCIe5636D
|
16bit
|
250Ksps
|
64路單端/32路差分
|
2路
|
32路
|
|
PCIe5637D
|
16bit
|
250Ksps
|
32路單端/16路差分
|
1路
|
16路
|
|
AI模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
采樣范圍
|
±10V、±5V、±2V、±1V
|
|
采樣速率
|
單通道：采樣頻率為500 KSps
多通道：各通道采樣頻率=500 KSps / 設置的采樣通道總數
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
16K字（點）FIFO存儲器
|
|
通道掃描模式
|
異步循環掃描
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
CTR計數器
|
計數器位數
|
32位
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
DI/O
|
通道數
|
8路支持帶緩存DIO（P0.<0..7>）
|
|
PFI通道
|
24路(PCIe5634D/5636D)；8路(PCIe5635D/5637D)
|
|
配置方式
|
程控I/O方向與狀態
|
|
采樣方式
|
按需單點采樣、有限點采樣、連續采樣
|
|
軟件自動校準
|
|
支持多卡級聯
|
北京阿爾泰科技發展有限公司成立于1999年，是一家從事測控產品研發、生產、銷售和服務的公司。自主研發的產品包括多種總線數據采集板卡、分布式采集模塊、無線通訊數傳采集模塊、運動控制卡、測控機箱及測控系統、控制器、無風扇工業電腦、工業平板電腦、工業主板等。
