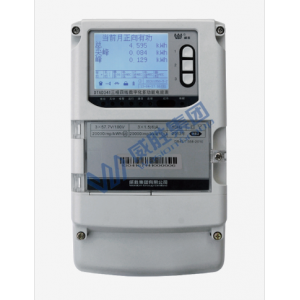

數字化變電站專用電能表是一款適用于基于IC61850-9-1IEC61850-9-2標準建設的新型數字化變電站電能計量的三相數字化多功能電能表。其主要特點是計量電壓電流信號為數字信號輸入工作電源采用雙路交/直流冗余供電設計。
產品特點：
符合IEEE8023u100Base-FX模擬采樣測量值(SMV)ST/SC型輸入接口
符合IEEE8023u100Base-FXIEC61850-8-1以太網抄表接口(可選配)
雙路交/直流冗余寬范圍電源供電
點陣液晶顯示顯示內容直觀豐富、靈活方便現場維護
支持4位小數電量顯示和抄讀
支持采樣報文轉發接口l 分時計量有、無功***大需量及發生時間
l 可設置6類數據記錄負荷曲線
l 高亮背光、寬視角高耐久LCD顯示
l 記錄電網事件和電表事件豐富
l 分時計量正向有功電能、四象限無功電能、組合無功電能
l 支持2位小數電量和4位小數電量顯示與抄讀
l 雙路RS485、遠紅外通訊接口，相互獨立，支持同時多路抄讀
l 雙備份數據存儲具有自檢和糾錯功能
l ***大8費率、主副兩套時段，***大可記錄13個月歷史記錄，每月支持***多3次結算
| 項目 |
技術要求 |
| 產品型號 |
DTAD341/DSAD331-ME2 |
| 數據服務協議 |
IEC61850-9-1、IEC61850-9-2 |
| 準確度等級 |
有功：02S級、05S級，無功：2級、1S級 |
| 技術標準 |
DL/T645-2007、DL/T614-2007、IEC61850-8-1 |
| 物理層接口類型 |
電接口:RJ45(10M/100M自適應)采樣光接口:ST/SC(光波長1310nm100M) |
| 測量制式 |
三相三線、三相四線 |
| 支持合并單元數 |
單合并單元、雙合并單元、三合并單元 |
| 電源電壓范圍 |
交流(85~265V) 直流(100V~300V) |
| 參比頻率 |
50Hz/60Hz |
| 工作溫度 |
規定工作溫度范圍為一25℃~+55℃ 工作極限溫度范圍為一40℃~+70℃ |
| 功耗 |
<10W,15VA |
| 時鐘誤差 |
<0.5s/d |
| 脈沖輸出參數 |
允許通過電流:15mA |
| 外形尺寸 |
高x寬x厚:290mmx170mmx85mm |
| 單機重量 |
大于1.7Kg |
