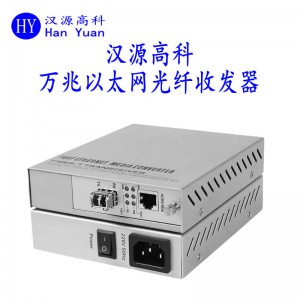

HY5700-3211X-LC20為1光1電口的萬兆光纖收發器，具有1個100M/1000M/10000M BASE-TX自適應電口，1個10000M BASE-FX的上聯光口。設備實現1個100M/1000M/10000M BASE-TX自適應電口和1個10000M BASE-FX光口之間信息的交換和上聯。實現網絡信息的安全交換和傳輸。

HY5700-3211X-LC20采用工業級設計和器件，適用于環境惡劣，傳輸可靠性要求場合。所有RJ45電口和饋電口均采用了自愈式多級防雷設計，具備高等級的雷電、浪涌、ESD靜電防護能力。

產品特性

1，設備提供1個10000M光口+1個100M/1000M/10000M自適應網口，實現網路尤其是視頻信息的安全傳輸和交換。

2，無阻塞存儲-轉發交換模式，所有端口可同時全線速工作在全雙工狀態。

3，支持IEEE802.3x全雙工流量控制/半雙工背壓式流量控制。

4，電口自適應100M/1000M/10000M，電口具備自動識別和翻轉,自適應全雙工/半雙工功能

5，流控方式：全雙工采用IEEE802.3x標準，半雙工采用Back pressure標準

6，所有端口支持線速交換，64～1536幀長范圍內均可達到線速

7，完善的設備運行狀態指示，每個光口、電口都具備獨立的運行指示燈，極大的便利了設備開通。

8，添加防雷設計，適用于環境惡劣，傳輸可靠性要求場合。

9，工作溫度：-20℃～+70℃。

應用領域

◆高清網絡監控傳輸與供電

◆高速公路監控系統、電子道路監控、抓拍系統

◆大型廠礦企業安防監控系統、網絡多功能系統

◆遠程多媒體教學/校園骨干網、電視會議系統

◆樓宇對講、無線通信、視頻監控

◆雪亮工程、平安城市安防系統

◆智慧城市、智慧小區，智能家居系統

◆城市智能交通系統（ITS）

技術指標

光學指標

波長：多模：850nm；單模：1310/1550nm；

DFB：1260～1610nm

出纖功率：0dBm～-3dBm/-5dBm～-10dBm

接收靈敏度：≤-26dBm

單波長帶寬：10Gbps

傳輸距離：多模：0～300米；單模：0-80公里

光功率預留量：15dbm/20dbm/25dbm/30dbm

光纖接口：標準LC

網口指標

物理接口：標準RJ45接口

速率：100M/1000M/10000M BASE-TX，全雙工/半雙工

網絡介質：6類及以上非屏蔽雙絞線

轉發方式：存儲轉發，所有端口支持線速轉發

網絡協議：IEEE802.3i；IEEE802.3u；IEEE802.3x Flow Control；

流控：IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制

線序:自適應直連和交叉連接方式

工作環境

工作溫度：-20℃～+70℃

工作濕度：無冷凝5%～95%

供電/功率

供電方式：220VAC

消耗功率：4.5W



訂購信息

推薦型號產品描述

HY5700-3211X-SFP+ 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、不含光模塊、內置電源220VAC供電

HY5700-3211X-LC02 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、多模雙纖LC、300米、內置電源220VAC供電

HY5700-3211X-LC10 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模雙纖LC、10公里、內置電源220VAC供電

HY5700-3211X-LC10A/B 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模單纖LC、10公里、內置電源220VAC供電

HY5700-3211X-LC20 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模雙纖LC、10公里、內置電源220VAC供電

HY5700-3211X-LC20A/B 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模單纖LC、20公里、內置電源220VAC供電

HY5700-3211X-LC40 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模雙纖LC、40公里、內置電源220VAC供電

HY5700-3211X-LC80 1個萬兆SFP+光口+1個100/1000/10000M自適應電口、SFP+光口、單模雙纖LC、80公里、內置電源220VAC供電

注：光口傳輸距離0.3KM/10KM/20KM/40KM/60KM/80KM可選
