4口千兆光纖收發器工業導軌式發送機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：4個千兆網口；安裝方式：工業導軌式；型號：HY5700-4514G-FC20A；品牌：漢源高科

1口千兆光纖收發器工業導軌式接收機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個千兆網口；安裝方式：工業導軌式；型號：HY5700-4511G-FC20B；品牌：漢源高科

4個10/100/1000BaseT（X）自適應RJ45接口；1個1000BaseFX以太網光纖接口，F(xiàn)C和SC可選；單模單纖，傳輸距離可達20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；廣播風暴防護；支持QoS技術；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85℃；工業級設計，安裝簡便、即插即用。

產品特性

u支持4個10/100/1000M以太網RJ45電口及1個1000M光口（LC/SC/FC/ST可選）

u電接口（RJ45接口）支持10/100/1000M自適應、全/半雙工方式、MDI/MDI-X自動偵測

u支持IEEE802.3、IEEE802.3x、IEEE802.3u標準，MDI/MDI-X自適應

u超低位延遲和彈性緩存技術：采用“存儲轉發”模式，無縫連接不同速率設備，工作模式自適應

u輸入電壓：DC12~36V（雙電源冗余備份），電源支持過載保護，防反接保護

u防雷等級：電源入口及RJ45電口均為四級防雷

u符合工業四級電磁兼容性要求

u防護等級：IP40、防浪涌靜電、DIN卡軌式、金屬型材、無風扇設計

u工作溫度：-40℃~+85℃（工業級物料）

產品描述

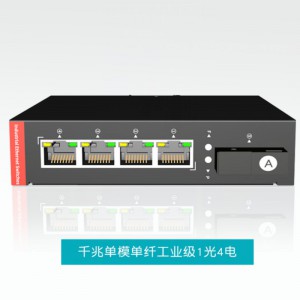

HY5700-4514G-SC250是一款非網管型千兆光纖交換機，擁有1個1000M光口，4個10/100/1000Base-T(X)自適應以太網RJ45接口。可幫助用戶實現以太網數據的交換、匯聚以及遠距離光傳輸功能。設備采用無風扇，低功耗設計，具有使用方便、體積小巧、維護簡單等優點。產品設計符合以太網標準，添加防雷保護措施，-40℃~ +85℃的寬范圍工作溫度。該設備可應用于智能交通、電信、安防、金融證券、海關、海運、電力、水利及油田等各種寬帶數據傳輸領域。

典型應用

u高寒工業通信，環保監控

u鋼鐵/冶金/礦山，氣井油田

u電力輸送網絡，軌道交通

u高速公路，地鐵綜合通信/監控

u港口水利工程，樓宇機房

u廠房車間，工業自動化控制

u充電樁，風力發電，太陽能變電站

u石油，石化，污水處理

u科研機構，實驗室，學校機構

u安防監控等

產品規格

標準

IEEE802.3

IEEE802.3i

IEEE802.3u

IEEE802.3X

接口

接口數量：5個

千兆光口：1個1000BASE‐X(單/多模、單/雙纖、SC/ST/FC接口任選）

千兆電口：4個10/100/1000BASE‐T自適應以太網RJ45接口

傳輸模式：支持全雙工工作模式

設備參數

應用層級：二層

背板帶寬：10Gbps

端口結構：非模塊化

指示燈

電源指示燈：PWR

接口指示燈：電口、光口（Link/ACT）

交換屬性

MAC表：1K

包緩沖區：1M

包轉發率：7.4MPPS

延遲時間：<4μs

交換方式：存儲‐轉發

機械結構

外殼：金屬材質

散熱方式：自然冷卻，無風扇

尺寸：30mmx115mmx90mm（寬x深x高）

重量：0.55Kg

安裝方式：DIN卡軌式

傳輸距離

雙絞線：100m(采用CAT5，CAT5e網絡線纜)

多模光纖：2km

單模光纖：20/40/60/80KM

環境

工作溫度：‐40℃~+85℃

存儲溫度：‐40℃~+85℃

相對濕度：5~95%(無凝霜)

電源

輸入電壓：DC12~36V（雙電源冗余備份）

接入端子：鳳凰端子

功率（滿載）＜4W

標準與認證

EMI：FCC CFR47 Part 15，EN55022/CISPR22，Class A

EMS:

IEC61000-4-2(ESD)：±8kV(contact)，±15kV(air)

IEC61000-4-3(RS)：10V/m(80MHz-2GHz)

IEC61000-4-4(EFT)：Power Port：±4kV；Data Port：±2kV

IEC61000-4-5(Surge)：Power Port：±2kV/DM，±4kV/CM；Data Port：±2kV

IEC61000-4-6(CS)：3V (10kHz-150kHz)；10V(150kHz-80MHz)

IEC61000-4-16(Common mode conduction)：30V(cont.)，300V(1s)

Machinery:

IEC60068-2-6(Vibration)

IEC60068-2-27(Shock)

IEC60068-2-32(Free Fall)

MTBF:100，000小時

保修期：五年

訂購信息

推薦型號產品描述

HY5700-4514G-SC20 千兆1光4電、SC接口、單模雙纖、20公里、導軌式、DC12~36V供電

HY5700-4514G-SC02 千兆1光4電、SC接口、多模雙纖、2公里、導軌式、DC12~36V供電

HY5700-4514G-SC20A/B 千兆1光4電、SC接口、單模單纖、20公里、導軌式、DC12~36V供電

HY5700-4514G-FC20A/B 千兆1光4電、FC接口、單模單纖、20公里、導軌式、DC12~36V供電

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM/120KM可選
