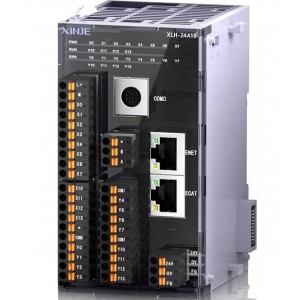

工業控制PLC信捷小型|XLH-24A16/XLH-24A16LXLH-30A32

點擊圖片查看原圖

品牌：	信捷
I/O點數：	24
處理速度：	0.02us~0.05us
用戶程序容量：	2MB
單價：	面議
所在地：	江蘇常州市
有效期至：	長期有效
最后更新：	2024-11-27 11:25
瀏覽次數：	423

店鋪基本資料信息

常州凌起自動化科技有限公司
[誠信檔案]
聯系人丁經理(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話0519-85388171
手機18015033952 [發送短信]
地址常州市新北區府琛商務廣場1幢丙單元B區419室

產品詳細說明

常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務! 本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。

產品包括有：

可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等

工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等

工業伺服及視覺：信捷等

量大從優。

產品特點

XLH系列EtherCAT總線型PLC，包含24點規格。

支持以太網通訊和EtherCAT運動總線

基本指令處理速度0.02 us ~0.05us，具備更大的內部資源空間

輸入類型：NPN

輸出類型：晶體管（T）

電源規格：DC24V

支持高速計數（高達80KHz）、4軸脈沖輸出（高達100KHz）等特殊功能

標配2個RJ45口（Ethernet*1+EtherCAT*1)、1個232口、1個485口

支持1~16個XL系列擴展模塊，1個左擴展ED模塊。

型號一覽表

型號							輸入點數（DC24V）	輸出點數（R，T）
AC電源				DC電源
	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出
NPN型	-	-	-	-	XLH-24A16	-	12點	12點
	-	-	-	-	XLH-24A16L	-	12點	12點
	-	-	-	-	XLH-30A32	-	14點	16點
PNP型					XLH-24PA16		12點	12點
					XLH-24PA16L		12點	12點
	-	-	-	-	XLH-30PA32	-	14點	16點

注意：PNP型PLC可定制。

功能配置表

×不支持 √支持

系列及

點數

USB口

232口

485口

以太

網口

擴展

模塊

擴展

BD板

左擴展ED模塊

高速計數

路數

脈沖輸

出路數

（T/RT型）

外部

中斷

EtherCAT通訊節點

遞增

模式

AB相

XLH-24A16

×

1

2

16個

×

1個

4

10

16

XLH-24A16L

×

1

2

16個

×

1個

4

10

16

XLH-30A32

×

1

2

16個

×

1個

4

10

32

注意：所有機型均標配時鐘功能。

基本規格

項目	規格
絕緣電壓	DC 500V 2MΩ以上
抗噪聲	噪聲電壓1000Vp-p 1us脈沖1分鐘
空氣	無腐蝕性、可燃性氣體
環境溫度	0℃~55℃
環境濕度	5%~95%（無凝露）
COM1口	RS232，連接上位機、人機界面編程或調試
COM2口	RS485，連接智能儀表、變頻器等
通訊口3	用于連接左擴展ED模塊
通訊口4	RJ45，TCP/IP協議，可實現基于以太網的X-NET通訊、MODBUS-TCP通訊、自由格式通訊
通訊口5	RJ45，支持EtherCAT總線控制
安裝	可用M3的螺絲固定或直接安裝在的導軌上
接地（FG）	第三種接地（不可與強電系統公共接地）

性能規格

項目		規格
程序執行方式		循環掃描方式
編程方式		指令、梯形圖并用
處理速度		0.02us ~0.05us
停電保持		使用FlashROM
用戶程序容量※1		2MB
I/O 點數 ※2	總點數	24點		32點
	輸入點數	12點 X0~X13		14點 X0~X15
	輸出點數	12點 Y0~Y13		16點 Y0~Y17
內部線圈（X）※3		1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
內部線圈（Y）※4		1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
內部線圈（M、HM）		270000點	M0~M199999【HM0~HM19999】※5
			特殊用※6 SM0~SM49999
流程（S）		22000點	S0~S19999【HS0~HS1999】※5
定時器（T）	點數	22025點	T0~T19999【HT0~HT1999】※5
			***定時 ET0~ET24
	規格	100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒
計數器（C）	點數	22040點	C0~C19999【HC0~HC1999】※5
			高速計數器 HSC0~HSC39
	規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）		650000字	D0~D499999【HD0~HD49999】※5
			特殊用※6 SD0~SD49999【HSD0~HSD49999】※5
FlashROM寄存器（FD）		131072字	FD0~FD65535
			特殊用※6 SFD0~SFD65487
			特殊保密寄存器 FS0~FS47
WAIT指令專用線圈		32點	SEM0~SEM31
高速處理功能		高速計數、脈沖輸出、外部中斷
口令保護		6位長度ASCII
自診斷功能		上電自檢、監控定時器、語法檢查
