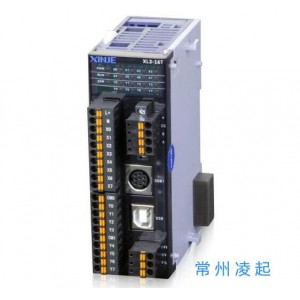

PLC信捷小型|XL3-16R/XL3-16T/XL3-32T/XL3-16PR/XL3-32PR

點擊圖片查看原圖

品牌：	信捷
編程方式：	指令、梯形圖并用
處理速度：	0.05us
用戶程序容量：	256kb
單價：	面議
所在地：	江蘇常州市
有效期至：	長期有效
最后更新：	2024-11-20 17:41
瀏覽次數：	398

店鋪基本資料信息

常州凌起自動化科技有限公司
[誠信檔案]
聯系人丁經理(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話0519-85388171
手機18015033952 [發送短信]
地址常州市新北區府琛商務廣場1幢丙單元B區419室

產品詳細說明

常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務! 本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。

產品包括有：

可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等

工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等

工業伺服及視覺：信捷等

產品特點：薄型PLC，小巧實用，節省安裝空間
支持2路高速脈沖輸出（T型支持），3路AB相高速計數8/16點輸入、8/16點輸出，晶體管/繼電器輸出，DC24V電源
可外接擴展達到10個擴展模塊、1個ED模支持USB口高速下載具有更高的處理速度，約為XC系列的12倍帶時鐘數據 進行掉電保持支持基本的邏輯控制和數據運算支持X-NET現場總線、PID、外部中斷、C函數功能塊、MODBUS通訊等功能

型號一覽表

型號							輸入點數 （DC24V）	輸出點數 （R，T）
AC電源				DC電源
	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出
NPN 型	-	-	-	XL3-16R	XL3-16T	-	8點	8點
NPN 型	-	-	-	-	XL3-32T	-	16點	16點
PNP型	-	-	-	XL3-16PR	-	-	8點	8點
PNP型	-	-	-	XL3-32PR	-	-	16點	16點

功能配置表

×不支持 √支持

系列及點數	USB口	232口	通信		擴展模塊	擴展 BD板	高速計數路數		脈沖輸出路數（T型 /RT型）	外部中斷
系列及點數	USB口	232口	485 通信	自由通信	擴展模塊	擴展 BD板	遞增模式	AB相	脈沖輸出路數（T型 /RT型）	外部中斷
XL系列
XL3-16	1	1	√	√	10塊	×	3	3	2	6
XL3-32	1	1	√	√	10塊	×	3	3	2	6

注意：所有機型均標配時鐘功能。

基本規格

項目	規格
絕緣電壓	DC 500V 2MΩ以上
抗噪聲	噪聲電壓1000Vp-p 1us脈沖1分鐘
空氣	無腐蝕性、可燃性氣體
環境溫度	0℃~55℃
環境濕度	5%~95%（無凝露）
USB口	USB口，XNET通訊格式，用于程序上/下載、監控
PORT1口	RS232，連接上位機、人機界面編程或調試
PORT2口	RS485，連接智能儀表、變頻器等
PORT3口	擴展ED通訊口
安裝	可用M3的螺絲固定或直接安裝在的導軌上
接地（FG）	第三種接地（不可與強電系統公共接地）

性能規格

項目			規 格
程序執行方式			循環掃描方式
編程方式			指令、梯形圖并用
處理速度			0.05us
停電保持			使用FlashROM及鋰電池（3V紐扣電池）
用戶程序容量※1			256KB
I/O 點數 ※2	總點數		16點		32點
	輸入點數		8點 X0~X7		16點 X0~X17
	輸出點數		8點 Y0~Y7		16點 Y0~Y17
內部線圈（X）※3			896點	X0~X77、X10000~X11177、X20000~X20177、X30000~X30077
內部線圈（Y）※4			896點	Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077
內部線圈（M、HM）			11008點	M0~M7999【HM0~HM959】※5
				特殊用※6 XL1/XL3：SM0~SM2047
流程（S）			1152點	S0~S1023【HS0~HS127】
定時器（T）		點數	672點	T0~T575【HT0~HT95】
		規格	100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒
計數器（C）		點數	672點	C0~C575【HC0~HC95】
		規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）			11048字	D0~D7999【HD0~HD999】※5
				特殊用※6 SD0~SD2047
FlashROM 寄存器（FD）			7120字	FD0~FD5119
				特殊用※6 SFD0~SFD1999
高速處理功能			高速計數、脈沖輸出、外部中斷
口令保護			6位長度ASCII
自診斷功能			上電自檢、監控定時器、語法檢查
