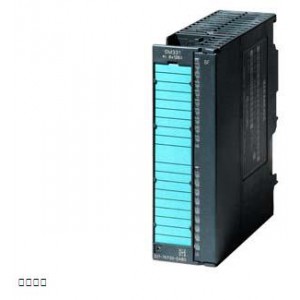

西門子S7-300 6ES7331-7PE10-0AB0 模擬量輸入模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 模擬量輸入模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-05-24 09:26
瀏覽次數： 151
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-300，模擬輸入 SM 331，單通道 電位隔離 250V AC， 6 AE 熱電偶 B 型，E、J，K，L，N，R，S，T 電壓：+/-25MV 至 +/-1V 16 位，50ms，1個 40針
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V
● 反極性保護 是
輸入電流
來自負載電壓 L+（空載），***大值 150 mA
來自背板總線 DC 5 V，***大值 100 mA
功率損失
功率損失，典型值 2.2 W
模擬輸入
模擬輸入端數量 6
電壓輸入允許的輸入電壓（毀壞限制），***大值 35 V; 35 V 持續(xù)電壓，***大 1 s 內 75 V（占空比 1：20）
電阻傳感器的恒定測量電流，典型值 0.7 mA
輸入范圍
● 電壓 是
● 電流 否
● 熱電偶 是
● 電阻溫度計 否
● 電阻 否
輸入范圍（額定值），電壓
● 0 至 +10 V 否
● 1 V 至 5 V 否
● 1 V 至 10 V 否
● -1 V 至 +1 V 是
— 輸入電阻（-1 V 至 +1 V） 10 M
● -10 V 至 +10 V 否
● -2.5 V 至 +2.5 V 否
● -250 mV 至 +250 mV 是
— 輸入電阻（-250 mV 至 +250 mV） 10 M
● -5 V 至 +5 V 否
● -50 mV 至 +50 mV 是
— 輸入電阻（-50 mV 至 +50 mV） 10 M
● -500 mV 至 +500 mV 是
— 輸入電阻（-500 mV 至 +500 mV） 10 M
● -80 mV 至 +80 mV 是
— 輸入電阻（-80 mV 至 +80 mV） 10 M
輸入范圍（額定值），電流
● 0 至 20 mA 否
● -10 mA 至 +10 mA 否
● -20 mA 至 +20 mA 否
● -3.2 mA 至 +3.2 mA 否
● 4 mA 至 20 mA 否
輸入范圍（額定值），熱電偶
● 類型 B 是
— 輸入電阻（類型 B） 10 M
● 類型 C 是
— 輸入電阻（類型 C） 10 M
● 類型 E 是
— 輸入電阻（類型 E） 10 M
● 類型 J 是
— 輸入電阻（類型 J） 10 M
● 類型 K 是
— 輸入電阻（類型 K） 10 M
● 類型 L 是
— 輸入電阻（類型 L） 10 M
● 類型 N 是
— 輸入電阻（類型 N） 10 M
● 類型 R 是
— 輸入電阻（類型 R） 10 M
● 類型 S 是
— 輸入電阻（類型 S） 10 M
● 類型 T 是
— 輸入電阻（類型 T） 10 M
● 類型 U 是
— 輸入電阻（類型 U） 10 M
● 類型 TXK/TXK(L) 符合 GOST 是
— 輸入電阻（類型 TXK/TXK(L) 符合 GOST） 10 M
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● Ni 100 否
● Ni 1000 否
● LG-Ni 1000 否
● Ni 120 否
● Ni 200 否
● Ni 500 否
● Pt 100 否
● Pt 1000 否
● Pt 200 否
● Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 否
● 0 至 300 歐姆 否
● 0 至 600 歐姆 否
● 0 至 6000 歐姆 否
熱電偶 (TC)
溫度補償
— 可參數化 是
— 內部溫度補償 是
— 使用 Pt100 進行的外部溫度補償 是
— 使用補償盒進行的外部溫度補償 是
— 對于可定義的參考結溫度 是
特性線性化
● 可參數化 是
— 對于熱電偶 類型 B、E、J、K、L、N、R、S、T、U、C、TXK、XK(L)
— 用于電阻溫度計 否
導線長度
● 屏蔽，***大值 200 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit; 二進制補碼
● 可參數化的集成時間 是
● 基本轉換時間 (ms) 30 / 50 / 60 / 300 ms
● 積分時間 (ms) 10/16.67/20/100 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 10 / 50 / 60 / 400 Hz
傳感器
信號傳感器連接
● 用于電壓測量 是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0 ... 60 °C 時的操作誤差：±0.12 % @ ±25 mV，±0,08 % @ ±50 mV，±0.6 % @ ±80 mV，±0.05 % @ ±250 mV，±0.05 % @ 500 mV，±0.05 % @ ±1 V
● 熱電偶，與輸入范圍有關，(+/-) 詳細信息參見手冊
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 詳細信息參見手冊
● 熱電偶，與輸入范圍有關，(+/-) 詳細信息參見手冊
報警/診斷/狀態(tài)信息
診斷功能 是; 可參數化
報警
● 診斷報警 是; 各個通道
● 極限值報警 是; 可參數化
● 過程報警 是; 可參數化
診斷
● 診斷信息可讀 是
診斷顯示 LED
● 累積故障 SF（紅色） 是
電位隔離
模擬輸入電位隔離
● 在通道之間 是
● 在通道之間，分組點數 1
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
絕緣
絕緣測試，使用 DC 2500 V
連接技術
需要的前置插頭 40 針
尺寸
寬度 40 mm
高度 125 mm
深度 120 mm
重量
重量，約 272 g
