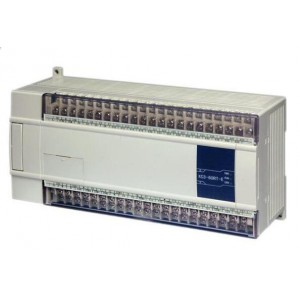

工業控制PLC信捷小型|XC3-42R-E/XC3-42T-E/XC3-42RT-E
點擊圖片查看原圖
品牌： 信捷
程序執行方式： 循環掃描方式
處理速度： 0.5us
用戶程序容量： 128kb
單價： 面議
所在地： 江蘇 常州市
有效期至： 長期有效
最后更新： 2024-11-20 17:41
瀏覽次數： 489
詢價
店鋪基本資料信息

 產品詳細說明
常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務!   本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。
產品包括有：
可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等
工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等
工業伺服及視覺：信捷等


量大從優。

產品特點

XC3系列標準型PLC，包含14、24、32、42、48、60點規格。

功能齊全，能滿足用戶的各種使用需求

輸入類型：NPN或PNP

輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT，前兩路為T）

電源規格：AC220V、DC24V

支持高速計數（高達80KHz）、2路高速脈沖輸出（高達100KHz）、通訊等特殊功能

標配RS232口，用于編程下載

標配RS485口（14點為選配），用于多種通訊

支持外接擴展模塊（14點除外），支持外接擴展BD板（14、42點除外）



型號一覽表

型號

輸入點數

（DC24V）

輸出點數

（R，T）

AC電源

DC電源


繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

N

P

N

型

XC3-14R-E

XC3-14T-E

XC3-14RT-E

XC3-14R-C

XC3-14T-C

XC3-14RT-C

8點

6點

XC3-24R-E

XC3-24T-E

XC3-24RT-E

XC3-24R-C

XC3-24T-C

XC3-24RT-C

14點

10點

XC3-32R-E

XC3-32T-E

XC3-32RT-E

XC3-32R-C

XC3-32T-C

XC3-32RT-C

18點

14點

XC3-42R-E

XC3-42T-E

XC3-42RT-E

XC3-42R-C

XC3-42T-C

XC3-42RT-C

24點

18點

XC3-48R-E

XC3-48T-E

XC3-48RT-E

XC3-48R-C

XC3-48T-C

-

28點

20點

XC3-60R-E

XC3-60T-E

XC3-60RT-E

XC3-60R-C

XC3-60T-C

XC3-60RT-C

36點

24點

P

N

P

型

-

-

-

XC3-14PR-C

-

XC3-14PRT-C

8點

6點

XC3-42PR-E

XC3-42PT-E

XC3-42PRT-E

XC3-42PR-C

XC3-42PT-C

XC3-42PRT-C

24點

18點

-

-

-

XC3-48PR-C

XC3-48PT-C

XC3-48PRT-C

28點

20點

-

-

-

-

-

XC3-60PRT-C

36點

24點



功能配置表

○用戶選擇  ×不支持   √支持

系列及點數

時鐘

通信

擴展

模塊

BD板

高速計數路數

脈沖輸出路數（T型

/RT型）

外部

中斷

485

通信

自由

通信

遞增

模式

脈沖+方向

AB相

XC3系列

XC3-14

×

○

○

×

×

4

2

2

2

1

XC3-24

○

√

√

√

√

6

3

3

  2※1

3

XC3-32

○

√

√

√

√

6

3

3

  2※1

3

XC3-42

○

√

√

√

×

6

3

3

  2※1

3

XC3-48

○

√

√

√

√

4

2

2

2

3

XC3-60

○

√

√

√

√

4

2

2

2

3

※1：使用BD板后，Y1不可用于脈沖輸出。

基本規格

項目

規格

絕緣電壓

DC500V   2MΩ以上

抗噪聲

噪聲電壓1000Vp-p  1us脈沖1分鐘

空氣

無腐蝕性、可燃性氣體

環境溫度

0℃~60℃

環境濕度

5%~95%（無凝露）

通訊口1

RS-232，連接上位機、人機界面編程或調試

通訊口2

RS-232/RS-485，聯網或連接智能儀表、變頻器等

通訊口3

BD板擴展通訊口RS-232C/RS-485

安裝

可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上

接地

第三種接地（不可與強電系統公共接地）

備注：XC3-14點的基本單元不具有通訊口2。



性能規格

項 目

規 格

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.5us

停電保持

使用FlashROM及鋰電池

用戶程序容量※1

128KB

I/O點數※2

總點數

14點

24點

32點

42點

48點

60點

輸入點數

8點

X0~X7

14點

X0~X15

18點

X0~X21

24點

X0~X27

28點

X0~X33

36點

X0~X43

輸出點數

6點

Y0~Y5

10點

Y0~Y11

14點

Y0~Y15

18點

Y0~Y21

20點

Y0~Y23

24點

Y0~Y27

內部線圈（X）※3

544   點：X0~X1037

內部線圈（Y）※4

544點：Y0~Y1037

內部線圈（M）

8768點

M0~M2999   【M3000~M7999】※5

特殊用※6  M8000~M8767

流程（S）

1024點

S0~S511   【S512~S1023】

定時器（T）

點數

640點

T0~T99：100ms不累計

T100~T199：100ms累計

T200~T299：10ms不累計

T300~T399：10ms累計

T400~T499：1ms不累計

T500~T599：1ms累計

T600~T639：1ms***定時

規格

100mS定時器：設置時間0.1~3276.7秒

10mS定時器：設置時間0.01~327.67秒

1mS定時器：設置時間0.001~32.767秒

計數器（C）

點數

640點

C0~C299：16位順計數器

C300~C598：32位順/倒計數器

C600~C618：?jiǎn)蜗喔咚儆?jì)數器

C620~C628：雙相高速計數器

C630~C638：AB相高速計數器

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

9024字

D0~D3999   【D4000~D7999】※5

特殊用※6  D8000~D9023

FlashROM寄存器（FD）

4080字

FD0~FD3055

特殊用※6  FD8000~FD9023

擴展內部寄存器（ED）※7

16384字

ED0~ED16383※8

保密寄存器（FS）※12

16字

FS0~FS15

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查

備注：

※1：用戶程序容量，指保密下載時的***大程序容量。

※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。

※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。

※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。

※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。

※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。

※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。

※8：硬件版本為V3.2的XC3系列14點機型的ED個數為0。

※9：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

※10：沒有與外設實連的I/O可作為快速內部繼電器使用。

※11：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。

※12：V3.3K及以后的編程軟件中新添加，F(xiàn)S寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。



外觀尺寸圖（單位：mm）

XC3-14：




XC3-24/32：




XC3-48/60：




XC3-42：
