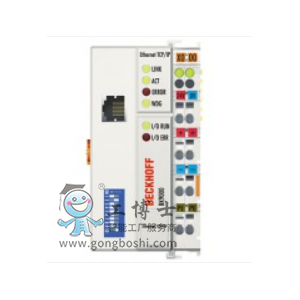

BK9000, BK9050 | Ethernet TCP/IP 總線耦合器

BK90x0 總線耦合器用于將模塊化、可擴展的電子端子排連接到以太網系統。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。BK9050“緊湊型”總線耦合器具有外形精巧、性價比高的特點。通過 K-bus 擴展，*多可以連接 255 個總線端子模塊。

T總線耦合器能自動識別所連接的端子模塊，并自動將輸入/輸出分配到過程映像區的字中。BK9000 和 BK9050 總線耦合器支持 10 Mbit/s 和 100 Mbit/s 以太網。通過一個普通的 RJ 45 接頭連接。在 DIP 開關（可自由選擇起始地址偏移量）上設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 [MAC-ID] 的服務協議）的網絡中，總線耦合器從 DHCP 服務器獲得 IP 地址。

BK9000 和 BK9050 總線耦合器支持 ADS TwinCAT 系統通訊。通過 TwinCAT I/O 可以讓組態工具軟件和 NT/2000/XP 驅動程序用于任一所需的高級語言（DLL）以及 VB 應用程序（ActiveX）。通過 OPC 服務器，帶 OPC 接口的應用程序可以訪問 ADS（然后是 BK9000 或 BK9050）。除了 ADS 之外，總線耦合器也支持開放式 Modbus（Modbus TCP）協議，該協議是建立在 TCP/IP 基礎上的一個簡單易行的主/從協議，受到廣泛應用。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK9000 和 BK9050 可連接所有總線端子模塊。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用*佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數�？偩�端子模塊可以用故障安全型方式***存儲這些設置。

當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換一個總線端子模塊時，不需要重新進行調整。上電后，控制器自動執行所需配置。

系統參數	Ethernet TCP/IP | BK9000, BK9050
I/O 站數量	僅受 IP 地址限制
I/O 點數	取決于控制器
數據傳輸介質	4 x 2 對雙絞銅纜；Category 3（10 Mbaud），Category 5（100 Mbaud）
站點之間的距離	100 m（集線器/交換機和總線耦合器之間）
數據傳輸速率	10/100 Mbaud
拓撲結構	星型布線

技術參數	BK9000	BK9050
總線端子模塊數量	64	64 (通過 K-bus 擴展可達 255)
現場總線的*大字節數	512 byte 輸入和 512 byte 輸出
數字量 I/O 信號	512 輸入/輸出	1,020 輸入/輸出
模擬量 I/O 信號	128 輸入/輸出
協議	TwinCAT ADS，Modbus TCP，Beckhoff 實時以太網
組態方式	通過 KS2000
數據傳輸速率	10/100 Mbaud，自動識別傳輸速率
總線接口	1 x RJ 45
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA + (總 K-bus 電流)/*大 4, 500 mA	*大 320 mA
啟動電流	2.5 倍持續電流
建議保險絲容量	≤ 10 A
K-bus 供電電流	1,750 mA	1,000 mA
電源觸點	*大 24 V DC / *大 10 A
電氣隔離	500 Vrms （電源觸點/電源電壓/ 現場總線）
重量	約 170 g	約 100 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變

附件
KS2000	用于擴展參數化的組態軟件
FC90xx-0000	帶 PCI 接口的 PC 現場總線接口卡

訂貨信息	描述
BK9000	用于*多連接 64 個總線端子模塊的 Ethernet TCP/IP 總線耦合器
BK9050	用于*多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 Ethernet TCP/IP 總線耦合器
BK9100	用于*多連接 64 個總線端子模塊的 Ethernet TCP/IP 總線耦合器（帶集成的 2 通道交換機）
BC9000, BC9100, BX9000	Ethernet TCP/IP 總線端子模塊 控制器
