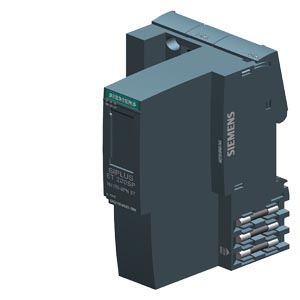

| SIPLUS ET 200SP 接口模塊 155-6PN 標準 基于 6ES7155-6AU01-0BN0 帶防腐蝕涂層， -40 - +70°C， PROFINET 接口模塊， 1 個插槽，用于總線適配器， ***多 32 個 I/O 模塊， 和 16 ET 200AL 模塊， Single Hot SWAP， 包括服務器模塊 (6AG1193-6PA00-7AA0) | ||
| 一般信息 | ||
| 產品類型標志 | IM 155-6 PN ST | |
| 制造商標記 (VendorID) | 002AH | |
| 設備標記 (DeviceID) | 0313H | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 運行期間更換模塊（熱插拔） | 是; 單個熱插拔 | |
| ● 時鐘同步模式 | 否 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | 參見文章 ID：109746275 | |
| 配置控制 | ||
| 通過數據組 | 是 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 短路保護 | 是 | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 10 ms | |
| 輸入電流 | ||
| 耗用電流（額定值） | 450 mA | |
| 耗用電流，***大值 | 550 mA | |
| 接通電流，***大值 | 3.7 A | |
| I²t | 0.09 A²·s | |
| 功率 | ||
| 背板總線上的饋電功率 | 4.5 W | |
| 功率損失 | ||
| 功率損失，典型值 | 1.9 W | |
| 地址范圍 | ||
| 每個模塊的地址空間 | ||
| ● 每個模塊的地址空間，***大值 | 256 byte; 每個輸入端 / 輸出端 | |
| 每個站點的地址空間 | ||
| ● 每個站點的地址空間，***大值 | 512 byte; 取決于組態 | |
| 硬件擴展 | ||
| 組件載體 | ||
| ● 每個組件載體的組件，***大值 | 32; + 16 ET 200AL 模塊 | |
| 子模塊 | ||
| ● 每個站點的子模塊數量，***大值 | 256 | |
| 接口 | ||
| PROFINET 接口數量 | 1; 2 個端口（交換機） | |
| 1. 接口 | ||
| 物理接口 | ||
| ● 端口數量 | 2 | |
| ● 集成開關 | 是 | |
| ● BusAdapter (PROFINET) | 是; 可以使用的BusAdapter： BA 2x RJ45、BA 2x FC | |
| 協議 | ||
| ● PROFINET IO 設備 | 是 | |
| ● 開放式 IE 通訊 | 是 | |
| ● 氣液冗余 | 是; PROFINET MRP | |
| PROFINET IO 設備 | ||
| 服務 | ||
| — IRT | 是; 發射脈沖 250 µs 至 4 ms，125 µs 每步 | |
| — PROFIenergy | 是 | |
| — 按優先級啟動 | 是 | |
| — 共享設備 | 是 | |
| — 共享設備中的 IO 控制器的***大數量 | 2 | |
| 物理接口 | ||
| RJ 45（以太網） | ||
| ● 傳輸模式 | PROFINET，100 Mbit/s，全雙工(100BASE-TX) | |
| ● 10 Mbit/s | 是; 適用于以太網服務 | |
| ● 100 Mbit/s | 是; PROFINET，100 Mbit/s，全雙工(100BASE-TX) | |
| ● 自動協商 | 是 | |
| ● 自動交叉 | 是 | |
| 協議 | ||
| 冗余模式 | ||
| ● PROFINET 系統冗余 (S2) | 否 | |
| 氣液冗余 | ||
| — MRP | 是 | |
| — MRPD | 否 | |
| 開放式 IE 通訊 | ||
| ● TCP/IP | 是 | |
| ● SNMP | 是 | |
| ● LLDP | 是 | |
| 報警/診斷/狀態信息 | ||
| 狀態顯示 | 是 | |
| 報警 | 是 | |
| 診斷功能 | 是 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● MAINT LED | 是; 黃色 LED | |
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 PWR-LED | |
| ● |
是; BusAdapter上 2 個綠色的 |
|
| 電位隔離 | ||
| 在背板總線和電子元件之間 | 否 | |
| 在 PROFINET 和所有其他電路之間 | 是; AC 1500 V | |
| 在電源和所有其他電路之間 | 否 | |
| 允許的電位差 | ||
| 在不同電路之間 | 安全特低電壓 SELV | |
| 標準、許可、證書 | ||
| 網絡負載等級 | 2 | |
| 安全級別 | 符合安全級別 1 測試案例 V1.1.1 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | -40 °C; = Tmin（包括冷凝 / 霜） | |
| ● 水平安裝，***大值 | 70 °C; = Tmax | |
| ● 垂直安裝，***小值 | -40 °C; = Tmin | |
| ● 垂直安裝，***大值 | 50 °C; = Tmax | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m | |
| ● 環境溫度-氣壓-安裝高度 | 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) | |
| 相對空氣濕度 | ||
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 | 100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 | |
| 堅實性 | ||
| 冷卻劑和潤滑劑 | ||
| — 對市售冷卻劑和潤滑劑耐用 | 是; 空氣中有柴油和油滴 | |
| 用于地點位置固定的工業設備 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3S4 級，包括沙子、粉塵；* | |
| — 符合 EN 60721-3-3 標準的機械環境條件 | 是; 使用 SIPLUS 安裝套件 ET 200SP 時為 3M8 級 (6AG1193-6AA00-0AA0) | |
| 用于船上 / 海上 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6S3 級，包括沙子、粉塵；* | |
| — 符合 EN 60721-3-6 標準的機械環境條件 | 是; 使用 SIPLUS 安裝套件 ET 200SP 時為 6M4 級 (6AG1193-6AA00-0AA0) | |
| 可應用于工業過程技術 | ||
| — 對化學活性物質具有耐受性，符合 EN 60654-4 | 是; 3 級（三氯乙烯除外） | |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 | 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） | |
| 備注 | ||
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 | * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ | |
| 保形涂料 | ||
| ● 對裝配好的電路板涂層，根據 EN 61086 | 是; 等級 2 可實現高可靠性 | |
| ● 抗污染的保護，根據 EN 60664-3 | 是; 保護類型 1 | |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 | 是; 使用期間涂層可能褪色 | |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A | 是; 保形涂料，A 類 | |
| 連接技術 | ||
| ET 連接 | ||
| ● 通過 BU/BA 發送 | 是; + 16 ET 200AL 模塊 | |
| 尺寸 | ||
| 寬度 | 50 mm | |
| 高度 | 117 mm | |
| 深度 | 74 mm | |
| 重量 | ||
| 重量，約 | 147 g; 無BusAdapter | |
| 上一次修改： | 2023/3/31 | |
