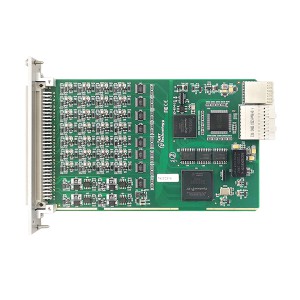

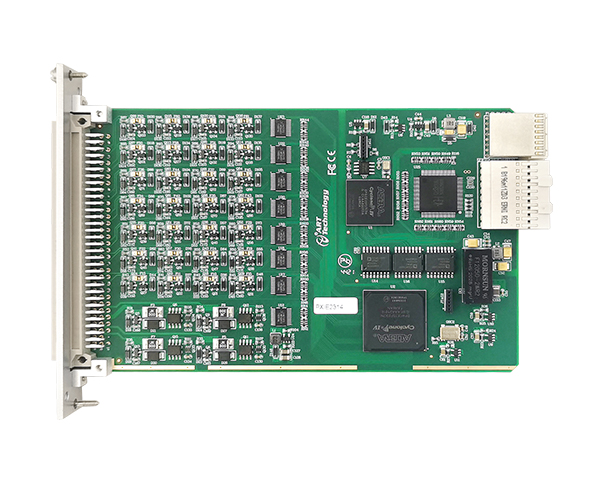

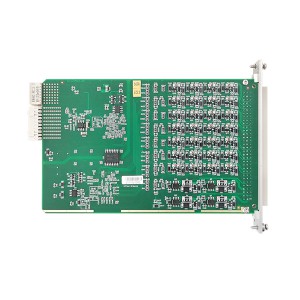

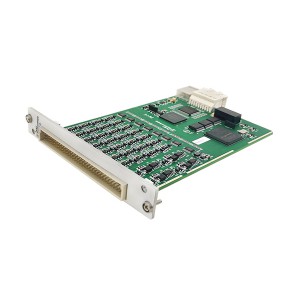

產品簡介
PXI/PXIe2314 是一款基于 PXI/PXIe 的數字量 I/O 控制或采集卡，提供 64 個數字 I/O 通道。每 一個 IO 都可以單獨編程控制為輸入或輸出通道，輸入通道支持?jǐn)?shù)字濾波。輸出包含一個看門狗定時 器，以及可編程上電狀態，Port 間控制電壓可獨立設置，方便在單卡同時控制多種不同工作電壓設 備的環境下使用。
指標參數
|
通道
|
64路雙向磁隔離數字I/O輸入輸出
|
|
隔離電壓
|
560V
|
|
配置方式
|
程控I/O方向與狀態
|
|
DI
|
輸入方式
|
Sink方式
|
|
工作電壓
|
0~0.7V（低電平）；2.5~40V（高電平）
|
|
響應時間
|
10 us
|
|
濾波時間
|
20us ~100s
|
|
DO
|
輸出方式
|
Sink方式
|
|
響應時間
|
20 us
|
|
工作電壓
|
2.5~40V
|
|
工作電流
|
3A @ Port0
1A @ Port1~4
|
|
上電狀態
|
上電狀態可配置
|
|
檢測改變功能
|
通道數
|
***大64路
|
|
檢測改變方向
|
上升沿、下降沿、上下沿
|
|
看門狗功能
|
超時時間
|
0 ~ 100s
|
|
安全狀態
|
保持DO輸出值、安全狀態值、高阻
|
|
PXIe2314可與TB-2314前置式接線盒配合使用，實現螺栓端子連接
|
